Сузуки Гранд Витара. Электропроводка системы



Сузуки Гранд Витара. Электропроводка системы

Электропроводка системы

Для двигателя модели J20

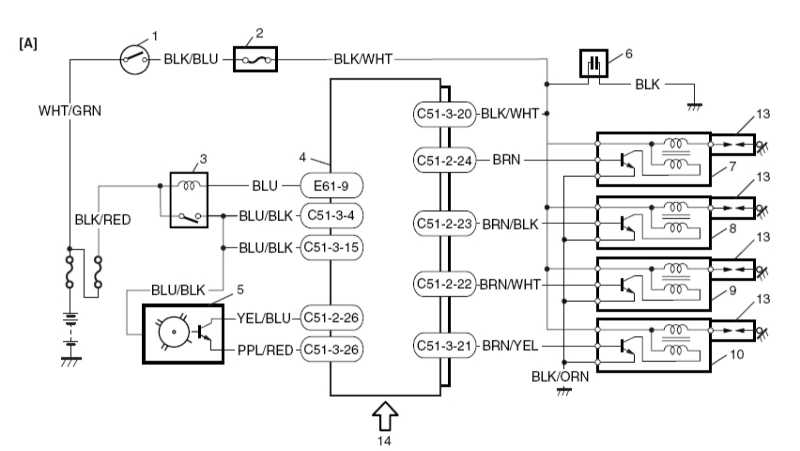

25.1.1 Электропроводка системы Сузуки Гранд Витара

1 — переключатель зажигания
2 — предохранитель катушки зажигания
3 — реле питания
4 — ECM (или PCM)
5 — CMP-сенсор
6 — шумоподавитель
7 — сборка катушки зажигания (для цилиндра №1)
8 — сборка катушки зажигания (для цилиндра №2)
9 — сборка катушки зажигания (для цилиндра №3)

10 — сборка катушки зажигания (для цилиндра №4)
11 — сборка катушки зажигания (для цилиндра №5)
12 — сборка катушки зажигания (для цилиндра №6)
13 — свеча зажигания
14 — сенсорная информация (MAF-сенсор, ECT-сенсор, IAT-сенсор, TP-сенсор, CKP-сенсор, переключатель запуска двигателя, VSS)
Цветовые обозначения проводов
