Циркуляция системы охлаждения

Если двигатель разогрет (термостат закрыт), охлаждающая жидкость циркулирует следующим образом.

Для двигателей моделей J20

22.1.2 Циркуляция системы охлаждения Сузуки Гранд Витара
Для двигателей моделей G16

22.1.2 Циркуляция системы охлаждения Сузуки Гранд Витара

Когда охлаждающая жидкость нагревается до нормальной температуры и термостат открыт, охлаждающая жидкость проходит через сердцевину радиатора, которую необходимо охладить, а также по всей вышеуказанной цепочке движения.

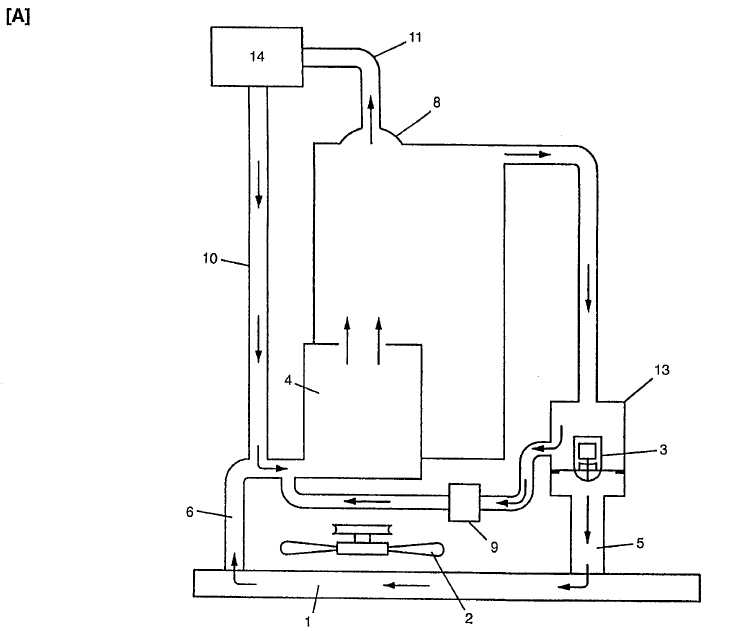

Двигатель G16

22.1.2 Циркуляция системы охлаждения Сузуки Гранд Витара

1 — радиатор
2 — охлаждающий вентилятор
3 — термостат
4 — водяной насос
5 — впуск радиатора
6 — выпуск радиатора
7 — выпускная труба

8 — выпускная крышка
9 — корпус дроссельных заслонок
10 — выпуск нагревателя
11 — впуск нагревателя
12 — обвод
13 — впускной коллектор
14 — узел нагревателя

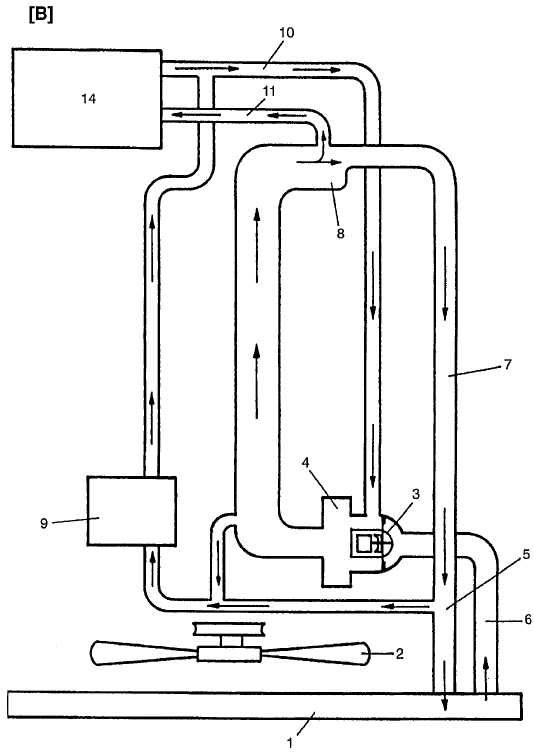

Двигатель J20

22.1.2 Циркуляция системы охлаждения Сузуки Гранд Витара

1 — радиатор
2 — охлаждающий вентилятор
3 — термостат
4 — водяной насос
5 — впуск радиатора
6 — выпуск радиатора
7 — выпускная труба

8 — выпускная крышка
9 — корпус дроссельных заслонок
10 — выпуск нагревателя
11 — впуск нагревателя
12 — обвод
13 — впускной коллектор
14 — узел нагревателя
