Сузуки Гранд Витара. Путь тормозного шланга/магистрали



Сузуки Гранд Витара. Путь тормозного шланга/магистрали

Путь тормозного шланга/магистрали

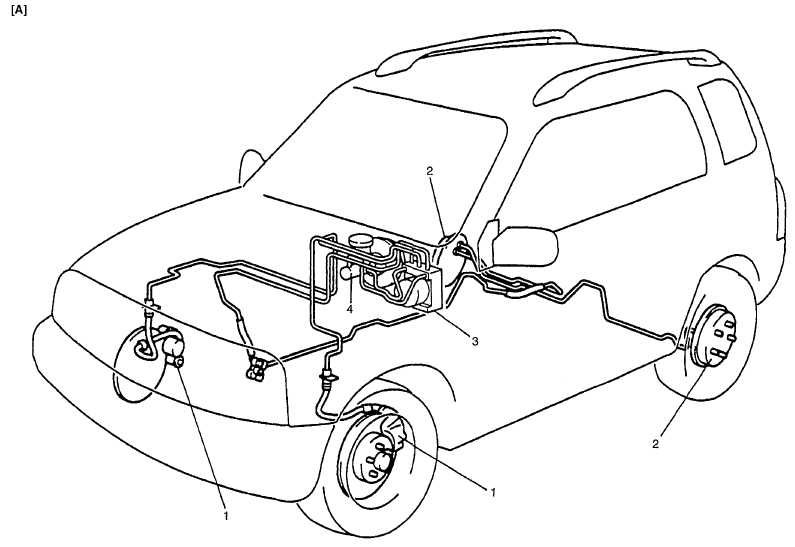

ЛЗ колесо

19.1.1 Путь тормозного шланга/магистрали Сузуки Гранд Витара
1 — передний дисковый тормоз
2 — задний барабанный тормоз
3 — гидравлический блок/сборка модуля управления АБС (с реле двигателя насоса АБС и отказоустойчивым реле)
4 — главный тормозной цилиндр/резервуар

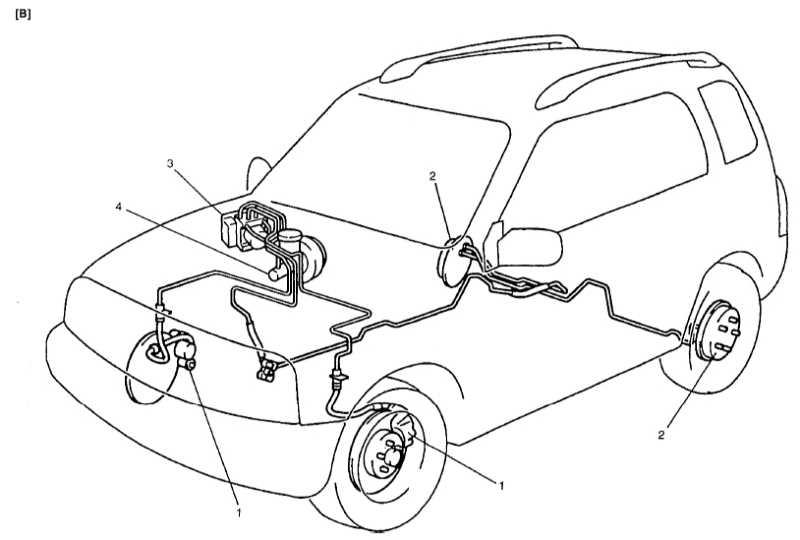

ЛП колесо

19.1.1 Путь тормозного шланга/магистрали Сузуки Гранд Витара

1 — передний дисковый тормоз
2 — задний барабанный тормоз
3 — гидравлический блок/сборка модуля управления АБС (с реле двигателя насоса АБС и отказоустойчивым реле)

4 — главный тормозной цилиндр/резервуар
