- Перед проведением проверки, убедитесь в следующем:
- Топливный бак полностью заполнен топливом.
- Транспортное средство оборудовано запасной покрышкой, инструментом, домкратом и рукояткой домкрата.

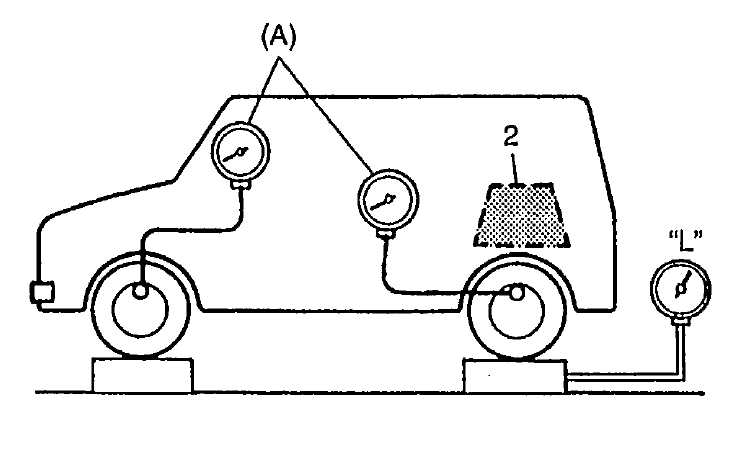

- Установите транспортное средство на ровном полу и установите нагрузку примерно 200 кг (441 фунтов) (2) на заднюю часть корпуса так, чтобы задний вал весил 800 кг (1764 фунтов). Вес заднего вала «L»: 800 кг (1764 фунтов).

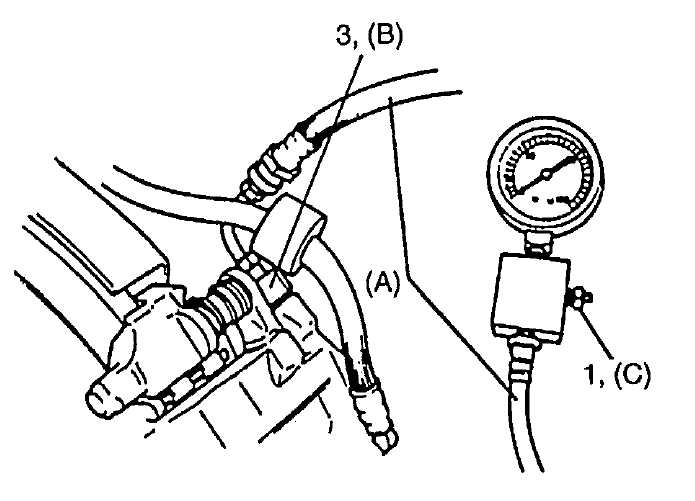

- Установите специальный инструмент на передний и задний тормоз.
|
|
Специальный инструмент должен быть соединен с сапуном переднего тормоза (со стороны водителя) и заднего тормоза.
|
- Специальный инструмент переднего тормоза:
- (A): 9956-02310
- (B): 09952-46510 (приспособление для суппорта тормоза машины с тормозом SUMITOMO ELECTRIC)
- (C): 55473-82030 (спускная пробка клапана стравливания воздуха (1) поставляется как запасная часть)
- Задний тормоз
- (A): 09956-02310
- (B): 09952-36310 (приспособление для пробки клапана стравливания воздуха с диаметром резьбы 7 мм) или 09952-46510 (приспособление для пробки клапана стравливания воздуха с диаметром резьбы 8 мм)
- (C): 55473-82030 (спускная пробка клапана стравливания воздуха поставляется как запасная часть)
|
|
|
-
Вместо приспособления для диаметра резьбы 10 мм (3) к специальному инструменту (A) используется специальный инструмент (B). Поэтому снимите приспособление с (A) и установите (B).
- Для транспортного средства с суппортом тормоза TOKICO, используйте приспособление, включаемое в специальный инструмент (A).
- Для определения типа суппорта тормоза обратитесь к Главе
Передние тормоза.
|
|
|

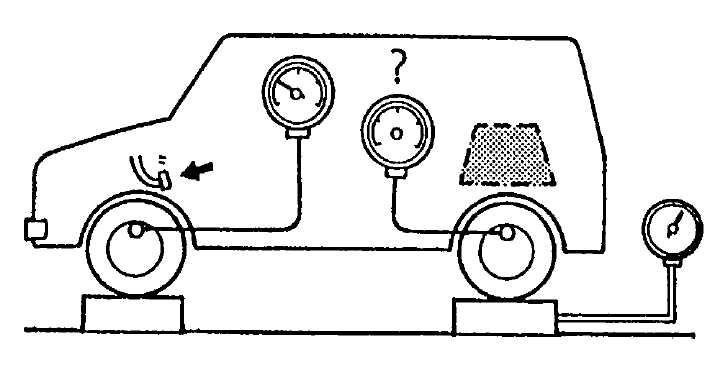

- Постепенно нажимайте на тормозной рычаг, давление жидкости в переднем тормозе не станет таким, как указано ниже и затем проверьте соответствующее давление заднего тормоза. Оно должно соответствовать спецификации ниже.
|
Давление заднего тормоза с приложенной нагрузкой 8000 кПа (80 кг/см2, 1,138 psi) на передний тормоз
|
Передний тормоз
|
Задний тормоз
|
|
8,000 кПа 80 кг/см2 1,138 psi
|
3-дверная или модель со складным верхом
|
6,000 — 7,300 кПа
60 — 73 кг/cм2
853 — 1,038 psi
|
|
5-дверная
|
4,500 — 7,300 кПа
45 — 73 кг/cм2
640 — 1,038 psi
|
После этого приложите давление 100 кг/см2 на передний тормоз и проверьте, что давление заднего тормоза соответствует спецификации ниже.
|
Передний тормоз
|
Задний тормоз
|
|
10,000 кПа 100 кг/cм2 1,422 psi
|
3-дверная или модель со складным верхом
|
6,500 — 8,000 кПа
65 — 80 кг/см2
924 — 1,138 psi
|
|
5-дверная
|
5,000 — 8,000 кПа
50 — 80 кг/см2
711 — 1,138 psi
|
|

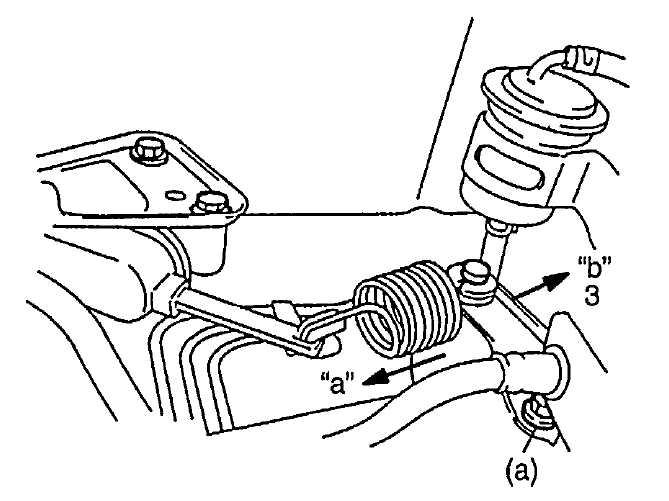

- Если давление заднего тормоза не соответствует спецификации, отрегулируйте его изменив положении стойки (3) следующим образом.
- Если давление заднего тормоза выше указанного, подвиньте стойку (3) в направлении «a», а если ниже, то в направлении «b».
- Повторите шаги 3 - 5, пока давление заднего тормоза не будет соответствовать спецификации.
- После регулировки, затяните болт с крутящим моментом затяжки согласно указанному в спецификации. Крутящий момент затяжки: болт стойки LSPV (a): 23 Н•м (2.3 кг-м, 17.0 фунтов на фут).
|
|

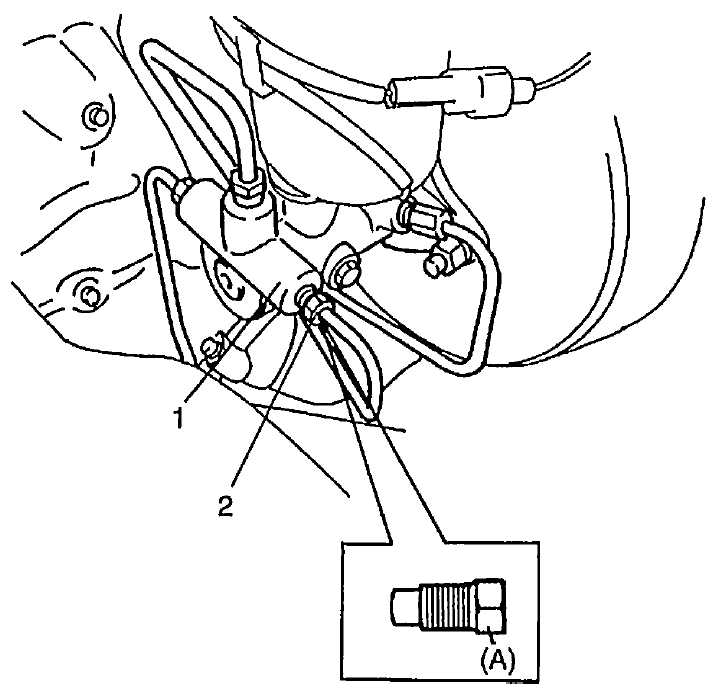

- Отсоедините тормозную магистраль (2) (соединяющую второй контур главного цилиндра и 4-стороннее соединение) от главного цилиндра (1). Затяните заглушку (специальным инструментом) главного цилиндра. Нажмите на тормозной рычаг. Если давление заднего тормоза 95 - 100 кг/см2, когда давление переднего тормоза 100 кг/см2, это означает, что передняя отказоустойчивая система работает должным образом. Специальный инструмент: (A) — 09956-02210.
|
|
Передний тормоз
|
Задний тормоз
|
|
10,000 кПа 100 кг/см2 1,422 psi
|
9,500 — 10,000 кПа
95 — 100 кг/см2
1,350 — 1,422 psi
|
- По завершении проверки давления жидкости, стравите воздух из тормозной системы и выполните проверку тормозов.
|
