Сузуки Гранд Витара. Тормозная система



Сузуки Гранд Витара. Тормозная система

Тормозная система

Тормоза

Общее описание

Для транспортных средств, оборудованных дополнительной системой "air bag" (воздушной подушкой безопасности):

  • Обслуживание компонентов воздушной подушки безопасности ("air bag") и вблизи них или работы с электропроводкой должны выполняться только авторизованным дилером SUZUKI. Несоблюдение мер безопасности может привести к непреднамеренному срабатыванию системы или вывести систему из строя. Любое из этих двух условий может привести к серьезной травме.
  • Работы по техническому обслуживанию следует начинать не ранее, чем через 90 секунд после того, как переключатель зажигания переведен в положение «LOCK/ЗАМОК» и отрицательный кабель отсоединен от батареи. В противном случае система может быть активирована резервной энергией модуля сенсоров и диагностики.

  • При осмотре и обслуживании транспортного средства, оборудованного АБС, обязательно сначала обратитесь к Главе Антиблокировочная тормозная система (ABS).
  • Все крепления тормозов являются важными элементами крепления и могут повлиять на работу жизненно важных деталей и систем, и/или значительно повлиять на стоимость ремонта. Их следует заменять на имеющие тот же номер детали или эквивалентные, если такая замена необходима. Не используйте для замены детали худшего качества или заменители. Следует соблюдать указанные значения крутящего момента затяжки при сборке, чтобы обеспечить продолжительный срок службы всех деталей. Не следует использовать сварку, поскольку это может привести к обширным повреждениям и ослаблению металла.

Когда нажат ножной тормозной, в главном цилиндре создается гидравлическое давление, приводящее в действие поршни (два спереди и четыре сзади).

Главный цилиндр –двухконтурный. Тормозные магистрали соединены с главным цилиндром и образуют два независимых контура. Один из них соединяет передние тормоза (правый и левый), а другой – задние тормоза (правый и левый).

Для транспортных средств без АБС между главным цилиндром и задним тормозом в эти контуры включен клапан ограничения тормозного усилия пропорционально нагрузке (LSPV).

В данной тормозной системе, для тормозов передних колес используется дисковая тормозная система, а для задних тормозов – система барабанного типа. (Ведущие/поддерживающие колодки).

Система стояночного тормоза - механическая. Она прикладывает тормозное усилие только к задним колесам при помощи троса и системы механических взаимосвязей. Одни и те же тормозные колодки используются как для стояночного, так и ножного тормоза.

Рисунок показывает транспортное средство с левым рулем.

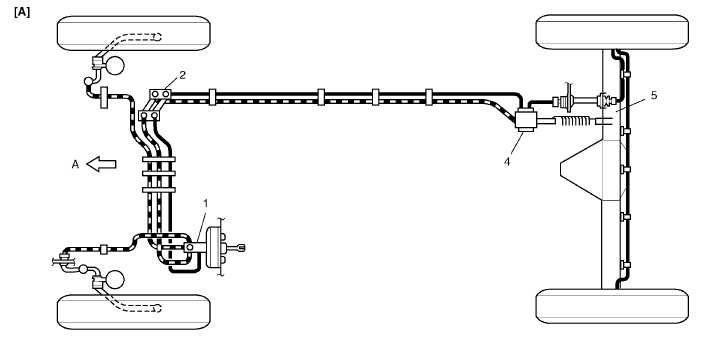

Для транспортного средства без АБС

15.0 Тормозная система Сузуки Гранд Витара 1 — главный цилиндр
2 — 4-стороннее соединение
3 — 2-стороннее соединение
4 — LSPV
5 — корпус заднего вала
6 — гидравлический блок АБС
A — передняя сторона

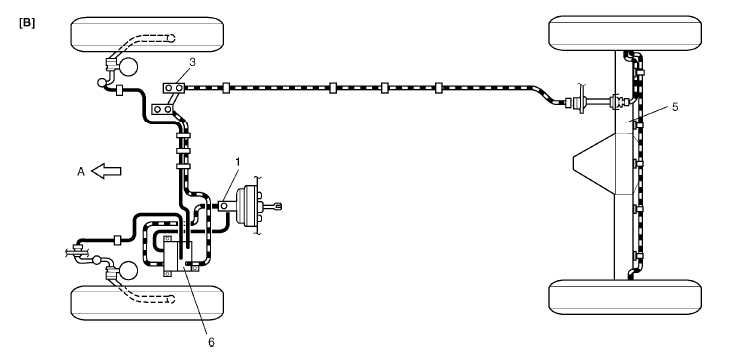

Для транспортного средства с АБС

15.0 Тормозная система Сузуки Гранд Витара 1 — главный цилиндр
2 — 4-стороннее соединение
3 — 2-стороннее соединение
4 — LSPV
5 — корпус заднего вала
6 — гидравлический блок АБС
A — передняя сторона
