Ограничитель динамического хода подвески/Резиновое гнездо пружины

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимите цилиндрическую пружину. См. Раздел Цилиндрическая пружина (Снятие) в данной Главе.
  2. Снимите резиновое гнездо пружины (1).

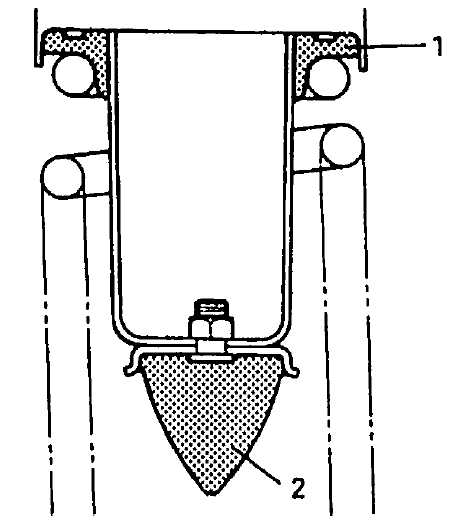

10.3.4 Ограничитель динамического хода подвески/Резиновое гнездо пружины Сузуки Гранд Витара 1 — резиновое гнездо пружины
2 — ограничитель динамического хода подвески
10.3.4 Ограничитель динамического хода подвески/Резиновое гнездо пружины Сузуки Гранд Витара

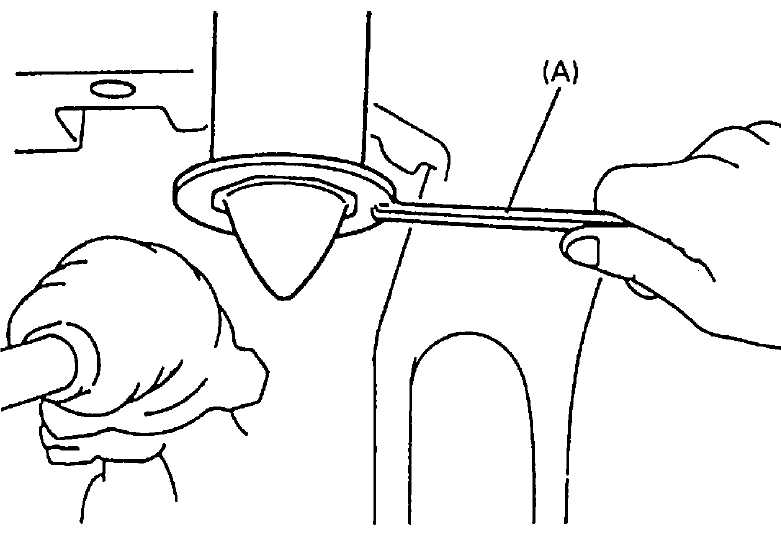

  1. При помощи специального инструмента снимите ограничитель динамического хода подвески. Специальный инструмент: (A) — 09941-66010.

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.3.4 Ограничитель динамического хода подвески/Резиновое гнездо пружины Сузуки Гранд Витара

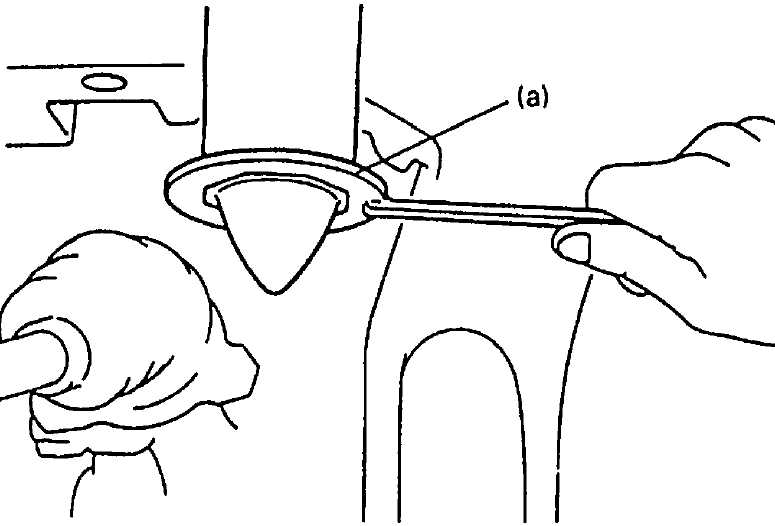

  1. При помощи специального инструмента затяните ограничитель динамического хода подвески до указанного значения момента затяжки. Момент затяжки: ограничитель динамического хода подвески (a): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут).
  1. Установите резиновое гнездо пружины.
  2. Установите цилиндрическую пружину. См. в данной Главе Раздел Цилиндрическая пружина (Установка).
