Сузуки Гранд Витара. Стойка амортизатора



Сузуки Гранд Витара. Стойка амортизатора

Стойка амортизатора

Снятие

 ПОРЯДОК ВЫПОЛНЕНИЯ

10.3.2 Стойка амортизатора Сузуки Гранд Витара

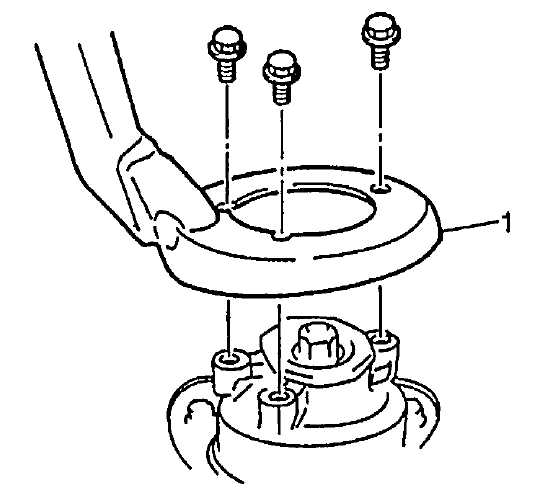

  1. Снимите штангу стойки (1) (если имеется).
  1. Поднимите автомобиль, чтобы передняя подвеска свободно висела.
  2. Снимите колесо.
10.3.2 Стойка амортизатора Сузуки Гранд Витара

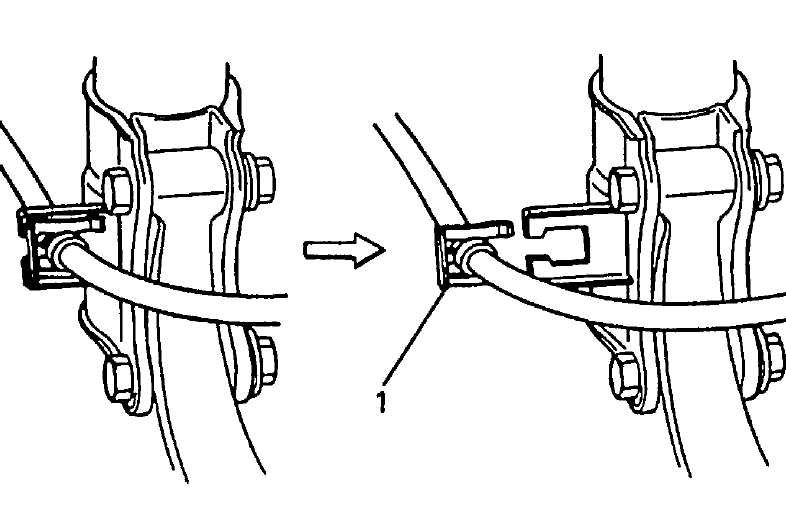

  1. Снимите Е-образное кольцо (1), защищающее тормозной шланг, и снимите тормозной шланг со скобы стойки, как показано.
10.3.2 Стойка амортизатора Сузуки Гранд Витара

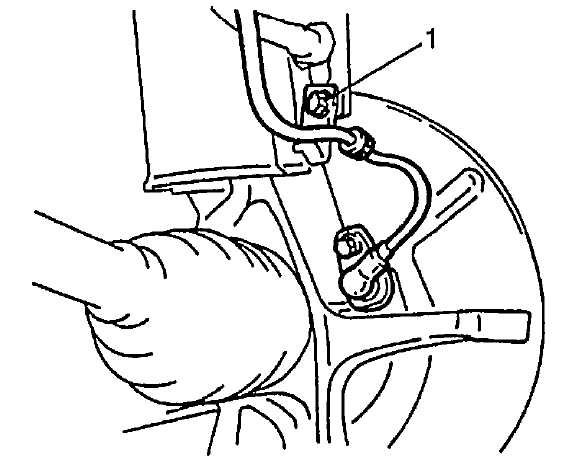

  1. Если имеется система антиблокировки тормозов (ABS), снимите болт (1) клеммы провода датчика скорости переднего колеса.
10.3.2 Стойка амортизатора Сузуки Гранд Витара

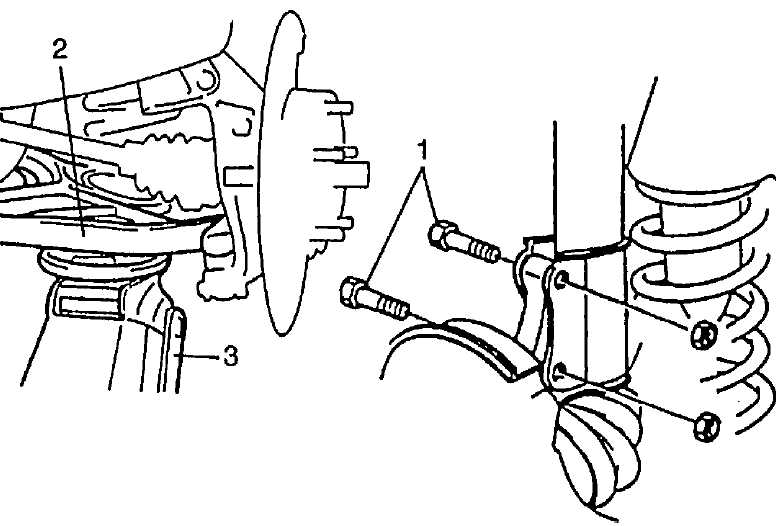

  1. Снимите болты скобы стойки (1), затем домкратом (3) нижний рычаг (2).
10.3.2 Стойка амортизатора Сузуки Гранд Витара

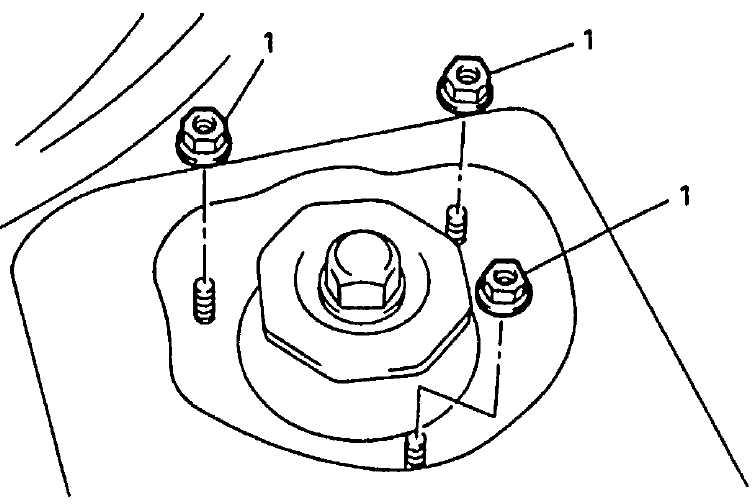

  1. Снимите гайки опоры стойки (1). Придерживайте стойку рукой, чтобы она не упала.
  1. Снимите стойку.
10.3.2 Стойка амортизатора Сузуки Гранд Витара

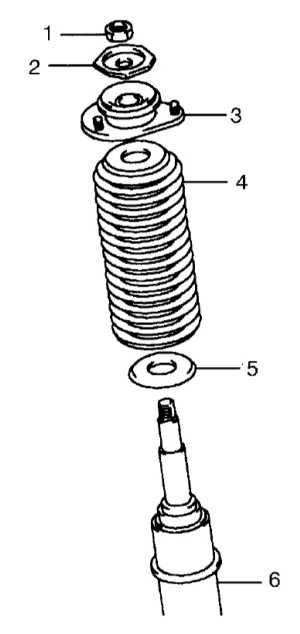

  1. Снимите гайку стойки (1), верхнее гнездо (2), опору (3), пыльник (4) и нижнее гнездо (5) со стойки амортизатора (6).

Установка

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Установите стойку, выполняя в обратной последовательности шаги по ее снятию 1 – 9. Поставьте болты в указанном направлении.

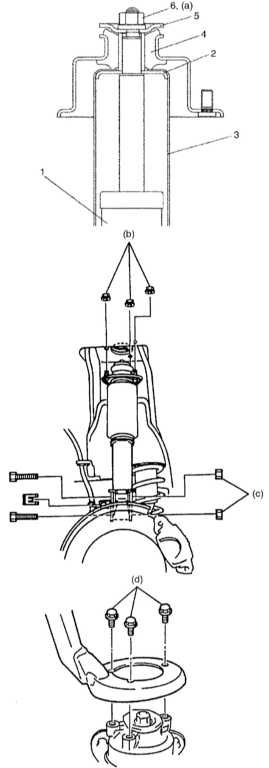

10.3.2 Стойка амортизатора Сузуки Гранд Витара 1 — стойка амортизатора
2 — нижнее гнездо
3 — пыльник
4 — опора стойки
5 — верхнее гнездо
6 — гайка стойки
  1. Затяните все крепежные элементы до указанных значений момента затяжки.
    • Момент затяжки:
      • гайка стойки (a): 90 Н•м (9.0 кг-м, 65.0 фунтов-фут)
      • гайка опоры стойки (b): 55 Н•м (5.5 кг- м, 40.0 фунтов-фут)
      • болт скобы (c): 95 Н•м (9.5 кг-м, 69.0 фунтов-фут)
      • болт (d): 50 Н•м (5.0 кг-м, 36.5 фунтов-фут)
10.3.2 Стойка амортизатора Сузуки Гранд Витара

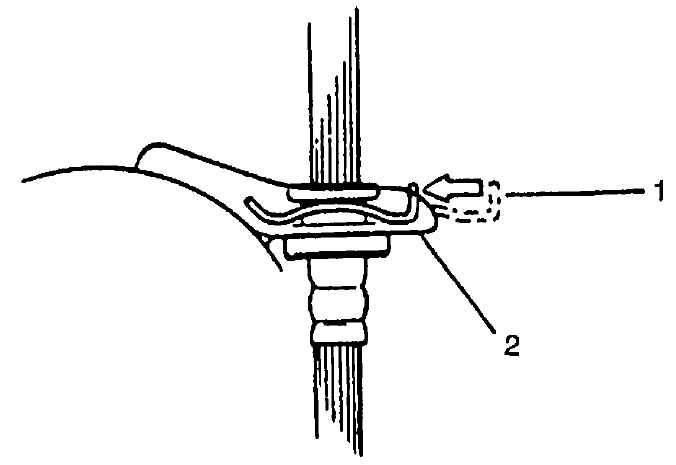

  • Установка тормозного шланга.
  • При установке шланга не перекручивайте его. Установите Е-образное кольцо (1), не выходя за пределы поверхности скобы (2).
