Основное описание
Система гидроусилителя руля
Система гидроусилителя руля на этом автомобиле создает необходимое усилие при повороте руля путем использования гидравлического давления создаваемого насосом гидроусилителя, приводимым в движение от двигателя. Механизм реечной передачи, блок управления клапанами и механизм гидроцилиндров интегрированы в рулевую рейку.
|

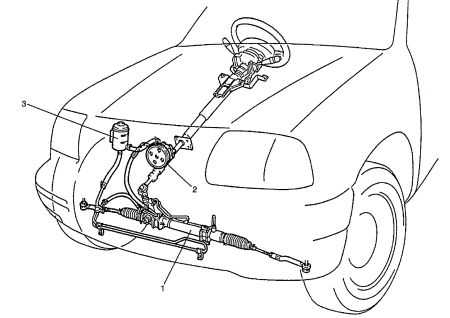

1 — рулевая рейка
2 — насос гидроусилителя руля 3 — бачок для жидкости гидроусилителя руля |
|

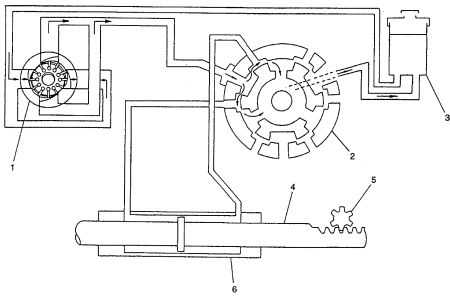

1 — насос гидроусилителя руля
2 — блок клапанов 3 — бачок для жидкости гидроусилителя руля 4 — рейка 5 — шестерня 6 — цилиндр |
