Стандартные моменты затяжек
Каждый болт должен быть затянут в соответствии с моментом, указанным в каждом разделе этого руководства. Если такой информации не представлено, то используйте следующую таблицу применимых моментов затяжки, для каждого болта. При использовании болта, более прочного, чем оригинальный, пользуйтесь моментом, указанным для оригинала.
|

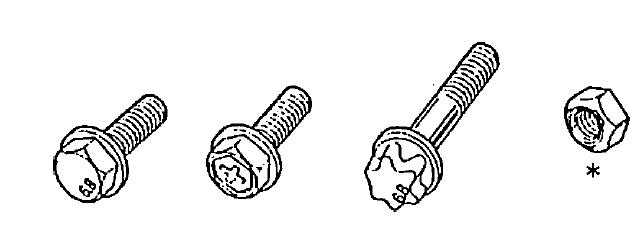

Для фланцевых болтов, фланцевых гаек и самоконтрящихся гаек прочности 4T и 7T прибавляйте 10% к моменту затяжки, указанному в таблице ниже. Таблица применима только для легкосплавных или стальных соединителей. |
Таблица моментов затяжки
| Класс прочности | Диаметр резьбы (номинальный диаметр) (мм) | |||||
| 4 | 5 | 6 | 8 | 10 | ||
| Болты эквивалентные классу прочности 4T | Н•м | 1.5 | 3.0 | 5.5 | 13 | 29 |
|
кг-м | 0.15 | 0.30 | 0.55 | 1.3 | 2.9 |
| фунты-фут | 1.0 | 2.5 | 4.0 | 9.5 | 21.0 | |
| Болты эквивалентные классу прочности 6.8 | Н•м | 2.4 | 4.7 | 8.4 | 20 | 42 |
|
|
кг-м | 0.24 | 0.47 | 0.84 | 2.0 | 4.2 |
| фунты-фут | 2.0 | 3.5 | 6.0 | 14.5 | 30.5 | |
| Болты эквивалентные классу прочности 6.8 с фланцем | Н•м | 2.4 | 4.9 | 8.8 | 21 | 44 |
|
кг-м | 0.24 | 0.49 | 0.88 | 2.1 | 4.4 |
| фунты-фут | 2.0 | 3.5 | 6.5 | 15.5 | 32.0 | |
| Болты эквивалентные классу прочности 7T | Н•м | 2.3 | 4.5 | 10 | 23 | 50 |
|
кг-м | 0.23 | 0.45 | 1.0 | 2.3 | 5.0 |
| фунты-фут | 2.0 | 3.5 | 7.5 | 17.0 | 36.5 | |
| Болты эквивалентные классу прочности 8.8 без фланца | Н•м | 2.5 | 6.3 | 11 | 27 | 56 |
|
кг-м | 0.31 | 0.63 | 1.1 | 2.7 | 5.6 |
| фунты-фут | 2.5 | 4.5 | 8.0 | 19.5 | 40.5 | |
| Болты эквивалентные классу прочности 8.8 с фланцем | Н•м | 3.2 | 6.5 | 12 | 29 | 59 |
|
кг-м | 0.32 | 0.65 | 1.2 | 2.9 | 5.9 |
| фунты-фут | 2.5 | 5.0 | 9.0 | 21.0 | 43.0 | |
| Класс прочности | Диаметр резьбы (номинальный диаметр) (мм) | ||||
| 12 | 14 | 16 | 18 | ||
| Болты эквивалентные классу прочности 4T | Н•м | 45 | 65 | 105 | 160 |
|
|
кг-м | 4.5 | 6.5 | 10.5 | 16 |
| фунты-фут | 32.5 | 47.5 | 76.0 | 116.0 | |
| Болты эквивалентные классу прочности 6.8 | Н•м | 80 | 125 | 193 | 280 |
|
|
кг-м | 8.0 | 12.5 | 19.3 | 28 |
| фунты-фут | 58.0 | 90.5 | 139.5 | 202.5 | |
| Болты эквивалентные классу прочности 6.8 с фланцем | Н•м | 84 | 133 | 263 | 298 |
|
|
кг-м | 8.4 | 13.3 | 20.3 | 29.8 |
| фунты-фут | 61.0 | 96.5 | 147.0 | 215.5 | |
| Болты эквивалентные классу прочности 7T | Н•м | 85 | 135 | 210 | 240 |
|
|
кг-м | 8.5 | 13.5 | 21 | 24 |
| фунты-фут | 61.5 | 98.0 | 152.0 | 174.0 | |
| Болты эквивалентные классу прочности 8.8 без фланца | Н•м | 105 | 168 | 258 | 373 |
|
|
кг-м | 10.5 | 16.5 | 25.8 | 37.3 |
| фунты-фут | 76.0 | 121.5 | 187.0 | 270.0 | |
| Болты эквивалентные классу прочности 8.8 с фланцем | Н•м | 113 | 175 | 270 | 395 |
|
|
кг-м | 11.3 | 17.5 | 27 | 39.5 |
| фунты-фут | 82.0 | 126.5 | 195.5 | 286.0 | |
* Самоконтрящаяся гайка
