Субару Легаси. Предохранители



Субару Легаси. Предохранители

14.1.4. Предохранители

ОБЩИЕ СВЕДЕНИЯ

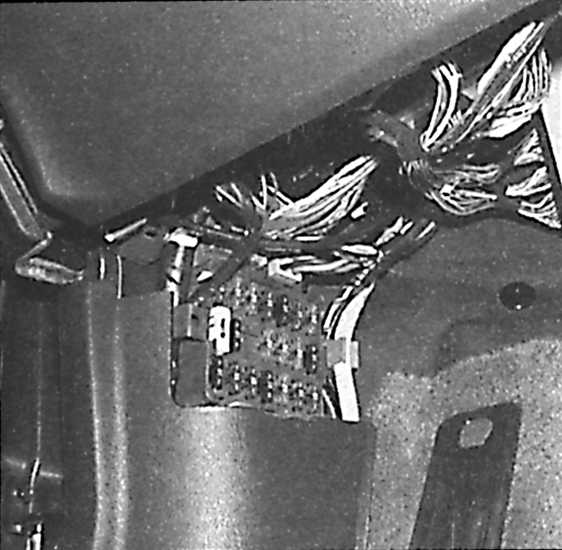

Расположение блока предохранителей под панелью приборов со стороны водителя

14.1.4 Предохранители Субару Легаси 1990-1998 г.в.

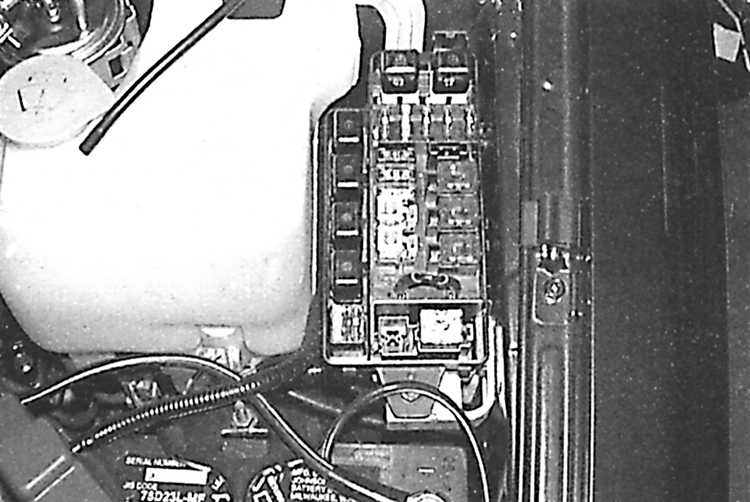

Расположение блока предохранителей и реле в моторном отсеке

14.1.4 Предохранители Субару Легаси 1990-1998 г.в.

Электрические цепи автомобиля защищены плавкими предохранителями и токовыми реле. Блок предохранителей располагается в салоне автомобиля под панелью приборов со стороны водителя и в моторном отсеке.

14.1.4 Предохранители Субару Легаси 1990-1998 г.в.

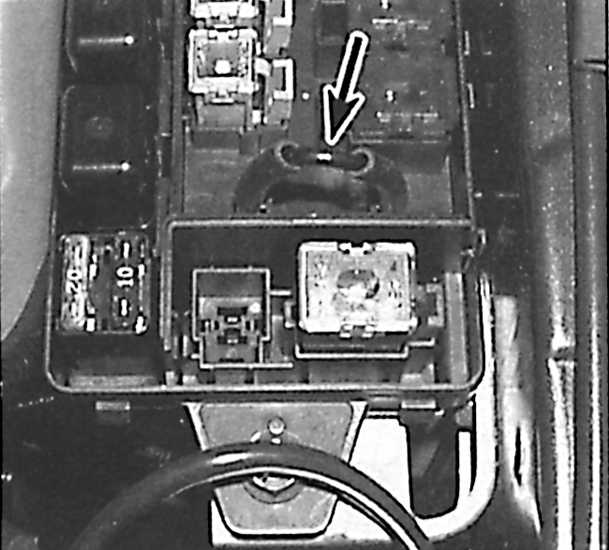

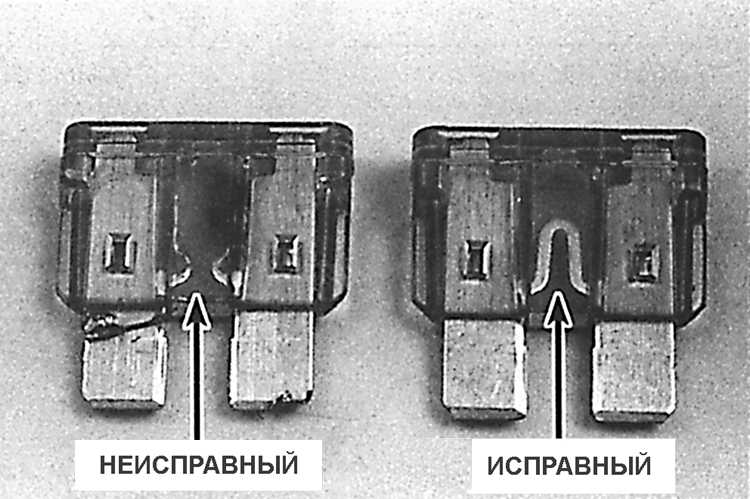

Для того чтобы снять предохранитель, воспользуйтесь пинцетом для извлечения предохранителя из разъема. Провод внутри предохранителя легко заметен и будет разорван, если предохранитель перегорел.

14.1.4 Предохранители Субару Легаси 1990-1998 г.в.
Также для защиты электрических цепей применяются плавкие связи, которые представляют собой отрезок провода или большой предохранитель.
