Субару Легаси. Замок багажника



Субару Легаси. Замок багажника

13.20. Замок багажника

ОБЩИЕ СВЕДЕНИЯ

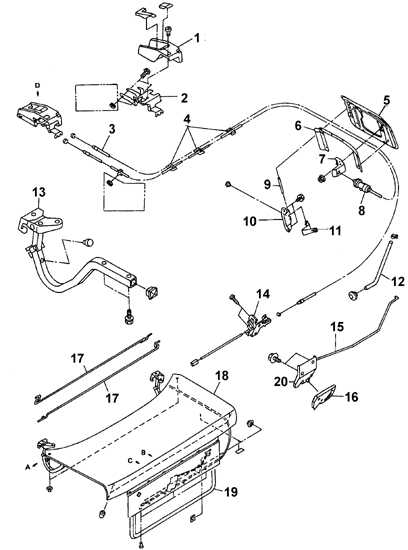

Расположение элементов замка багажника, цилиндра замка и троса открытия замка

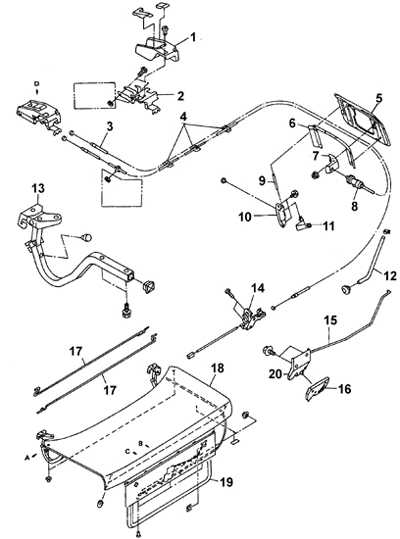

13.20 Замок багажника Субару Легаси 1990-1998 г.в.
1 – декоративная накладка ручки открытия
замка багажника
2 – ручка открытия замка багажника
3 – трос
4 – скоба крепления троса
5 – откидная створка топливозаливной горловины
6 – уплотнение
7 – ударная пластина
8 – фиксатор замка
9 – штифт
10 – шарнир
11 – пружина
12 – дренажная трубка
13 – шарнир крышки багажника
14 – замок
15 – тяга
16 – кожух
17 – торсионы
18 – крышка багажника
19 – уплотнение
20 – цилиндр замка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Откройте крышку багажника и снимите отделку багажника около замка багажника. Используя маркер, отметьте расположение замка багажника.

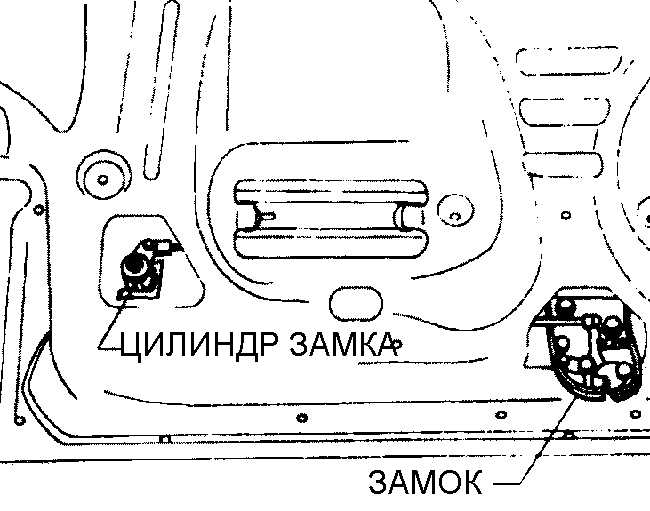

13.20 Замок багажника Субару Легаси 1990-1998 г.в. 2. Перед снятием замка багажника снимите тягу, соединяющую замок с цилиндром замка.
3. Отсоедините трос открытия крышки багажника от скоб крепления к крышке багажника.
4. Отвинтите два болта крепления замка, отсоедините от замка трос и снимите замок открытия багажника.

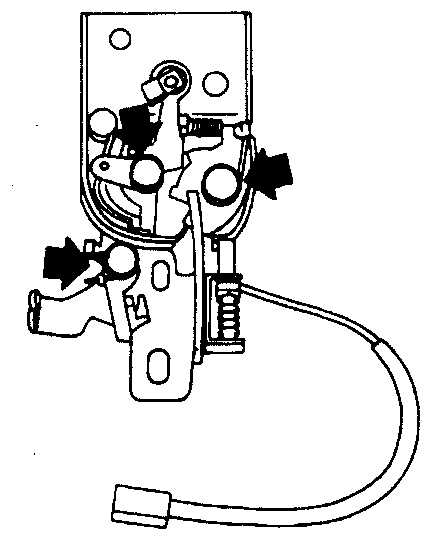

13.20 Замок багажника Субару Легаси 1990-1998 г.в. 5. Установка производится в последовательности, обратной снятию. При этом смажьте рабочие поверхности замка багажника.
