13.14. Замок, цилиндр замка и ручки открытия двери

ОБЩИЕ СВЕДЕНИЯ

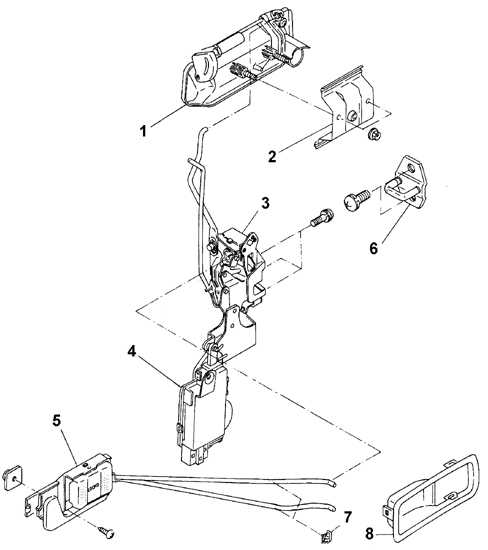

Детали замка и ручки открытия передней двери на моделях с 1990 до 1994 года

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в.
1 – внешняя ручка
2 – кронштейн
3 – замок
4 – исполнительный механизм
центральной блокировки
5 – внутренняя ручка
6 – ударная пластина замка
7 – направляющие тяги
8 – декоративный держатель
внутренней ручки

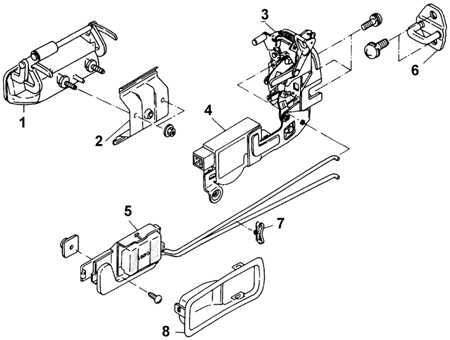

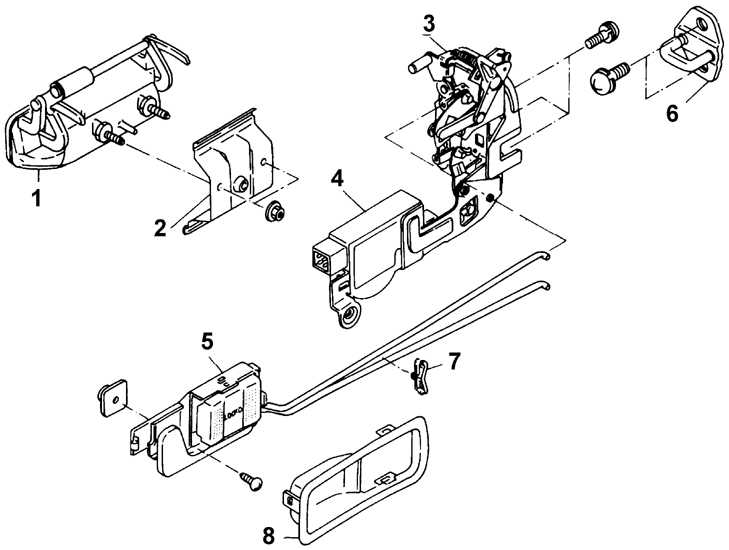

Детали замка и ручки открытия задней двери на моделях с 1990 до 1994 года

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в.
1 – внешняя ручка
2 – кронштейн
3 – замок
4 – исполнительный механизм
центральной блокировки
5 – внутренняя ручка
6 – ударная пластина замка
7 – направляющие тяги
8 – декоративный держатель
внутренней ручки

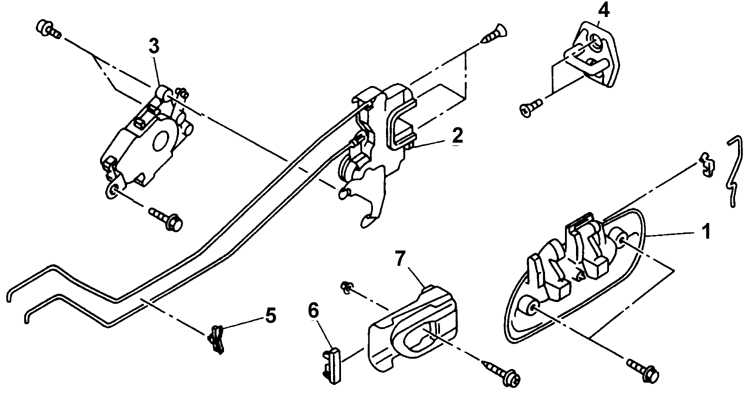

Детали замка и ручки открытия задней двери на моделях с 1995 года

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в.
1 – внешняя ручка
2 – замок
3 – исполнительный механизм
центральной блокировки
4 – ударная пластина
5 – направляющие тяги
6 – фиксатор внутренней ручки
7 – внутренняя ручка

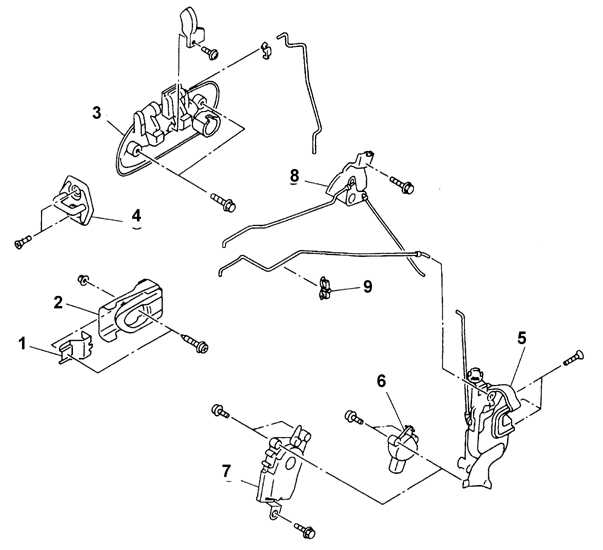

Детали замка и ручки открытия передней двери на моделях с 1995 года

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в.
1 – фиксатор внутренней ручки
2 – внутренняя ручка
3 – внешняя ручка
4 – ударная пластина замка
5 – замок
6 – выключатель
7 – исполнительный механизм
центральной блокировки
8 – промежуточный рычаг
9 – направляющие тяги

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите стекло двери, снимите с двери обивку двери и защитную пленку.
Внутренняя ручка

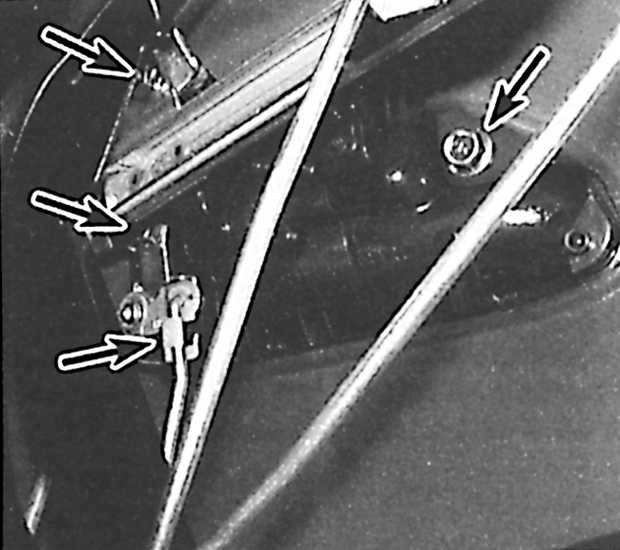

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 2. Перед снятием тяг предварительно нажмите фиксатор.

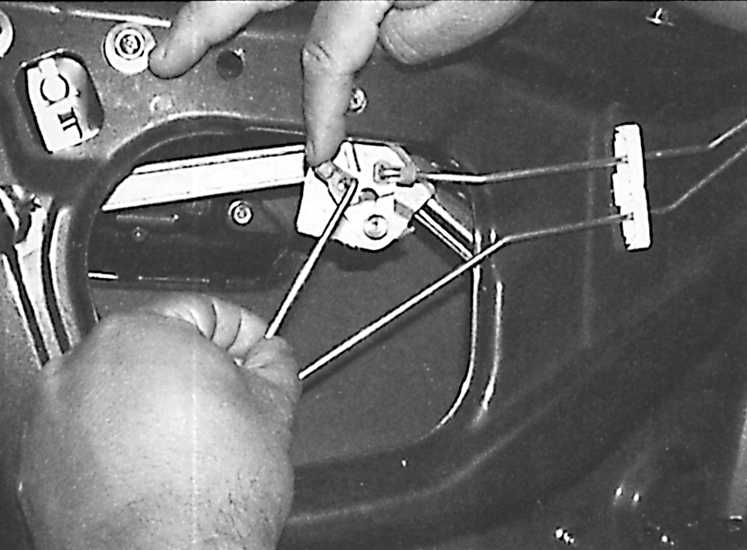

3. Отсоедините тяги замка двери от внутренней ручки открытия двери.

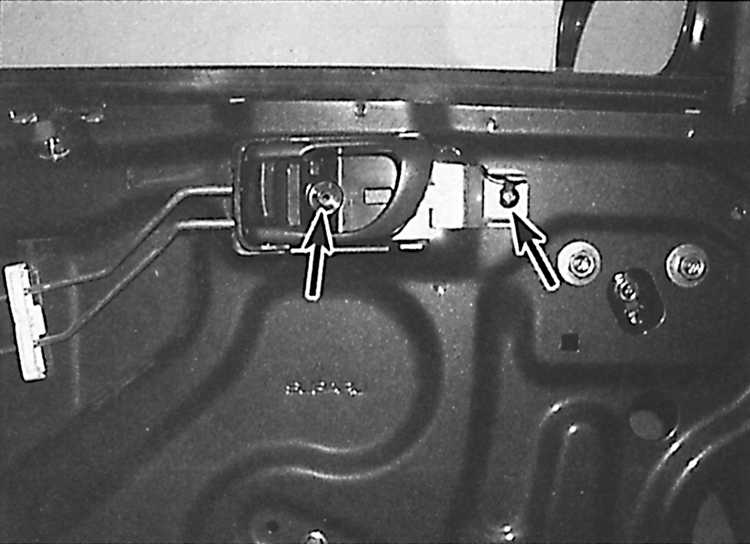

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 4. Снимите направляющие тяг и отвинтите винты крепления ручки (указаны стрелками).
5. Снимите внутреннюю ручку открытия двери с двери.
6. Установка производится в последовательности, обратной снятию.

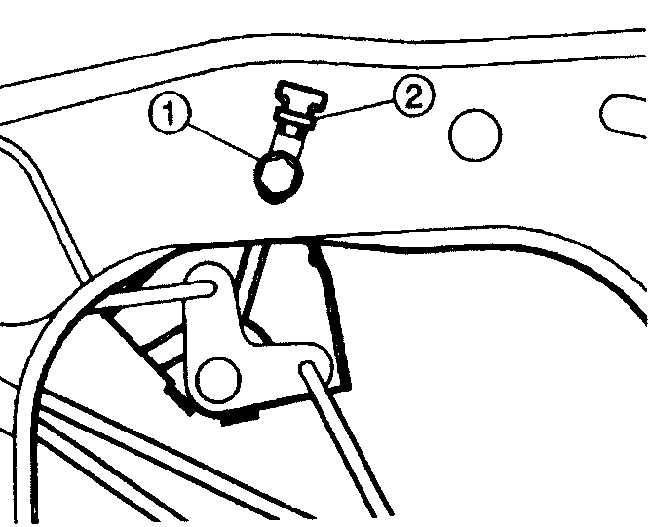

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 7. При установке внутренней ручки передней двери на моделях с 1995 года, ослабьте болт (1) крепления промежуточного рычага и переместите фиксатор (2) вниз, после чего затяните болт крепления.
Цилиндр замка и внешняя ручка
8. Отсоедините тяги от цилиндра замка и внешней ручки.
13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 9. Отвинтите гайки (указаны стрелками) и снимите внешнюю ручку открытия двери вместе с цилиндром замка.

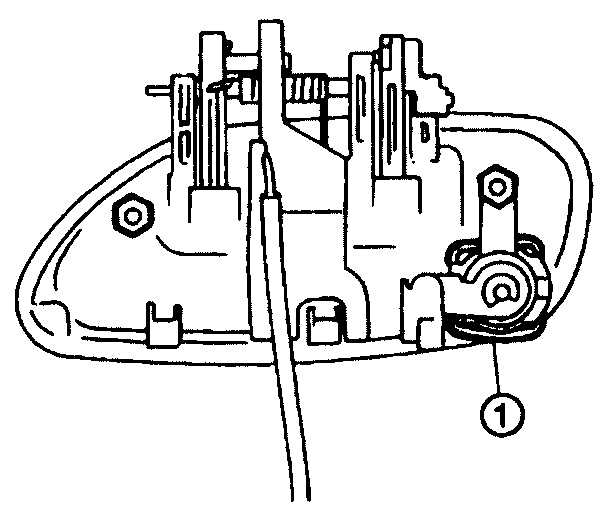

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 10. Для снятия цилиндра замка ослабьте пружинную скобу (1) крепления и извлеките цилиндр замка из внешней ручки открытия двери.
11. Установка производится в последовательности, обратной снятию.
Замок двери
12. Снимите внутреннюю ручку открытия двери и отсоедините тяги от замка двери.
13. Через отверстие в двери отсоедините от замка тяги внешней ручки открытия двери и цилиндра замка.

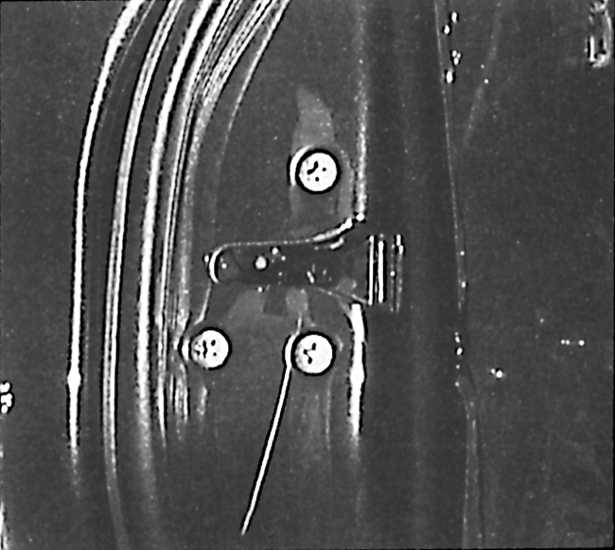

13.14 Замок, цилиндр замка и ручки открытия двери Субару Легаси 1990-1998 г.в. 14. Отвинтите три винта крепления замка и извлеките замок из двери.
15. Установка производится в последовательности, обратной снятию.
