Субару Легаси. Задний бампер

13.11. Задний бампер

ОБЩИЕ СВЕДЕНИЯ

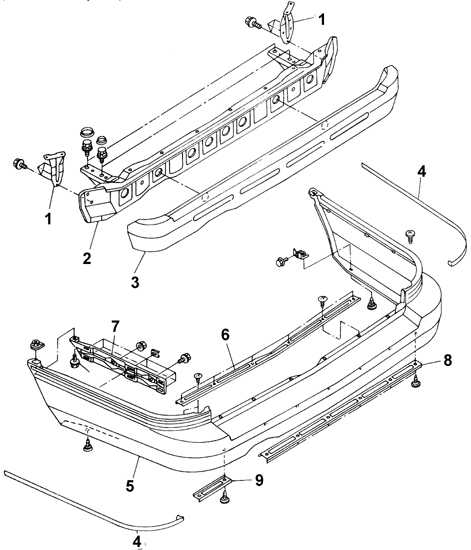

Детали заднего бампера автомобиля с кузовом "универсал" с 1990 до 1994 года

13.11 Задний бампер Субару Легаси 1990-1998 г.в.

1 – боковой кронштейн
2 – балка бампера
3 – энергопоглотитель
4 – молдинг
5 – накладка бампера

6 – верхний фиксатор
7 – кронштейн
8 – нижний центральный фиксатор
9 – нижний боковой фиксатор

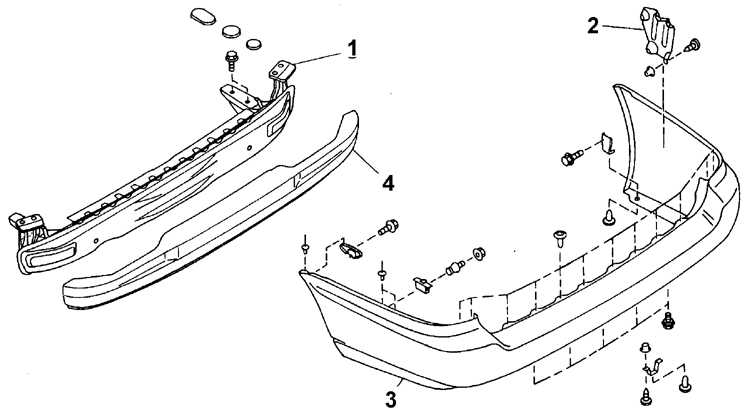

Детали заднего бампера автомобилей с кузовом "универсал" с 1995 года

1 – балка бампера
2 – боковой кронштейн

3 – накладка бампера
4 – энергопоглотитель

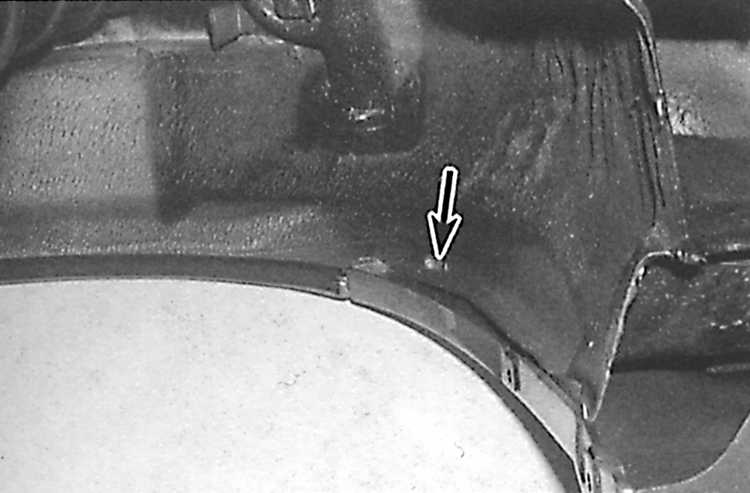

Расположение болта крепления передней части заднего бампера

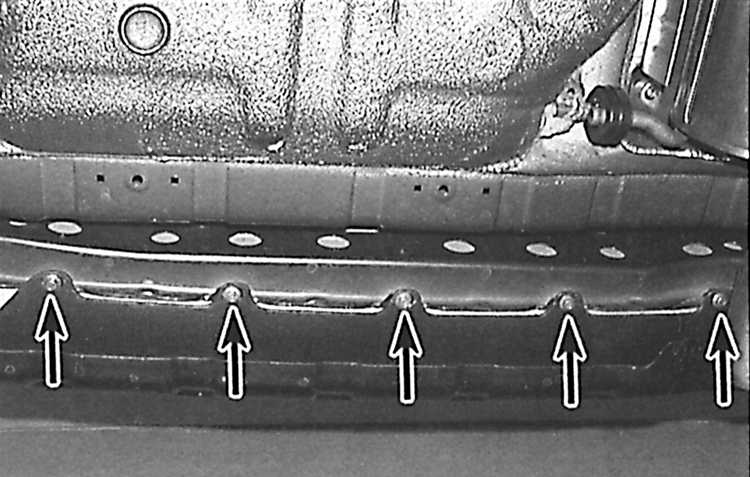

Расположение болтов крепления накладки бампера

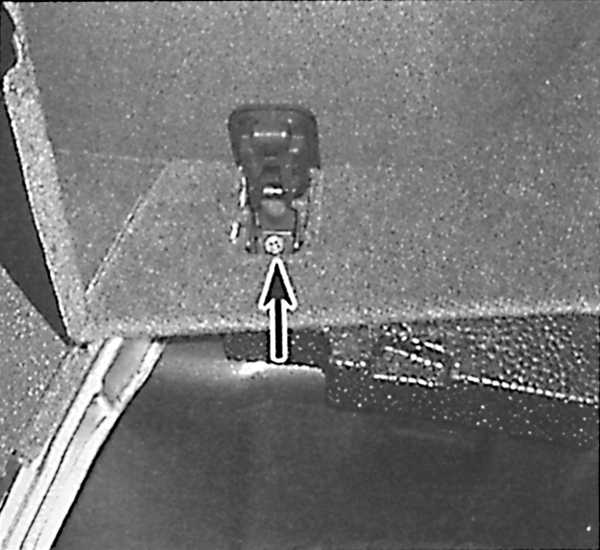

Расположение болта крепления крюка в багажном отделении

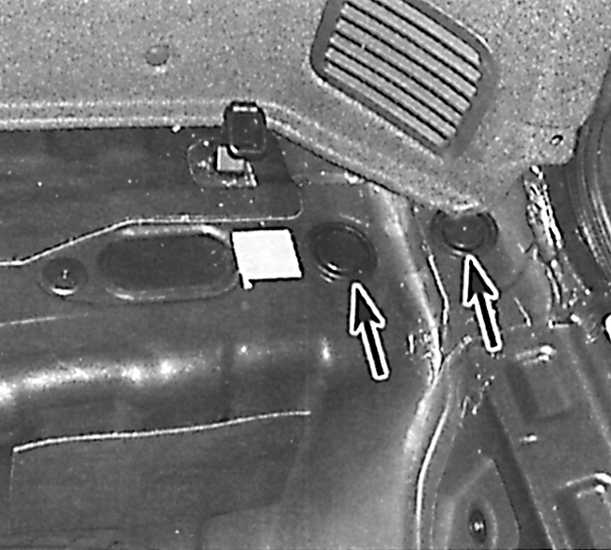

Расположение пластиковых заглушек, закрывающих доступ к болтам крепления бампера

Расположение боковых болтов крепления бампера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Поднимите заднюю часть автомобиля и зафиксируйте на подставках. Снимите задние колеса.

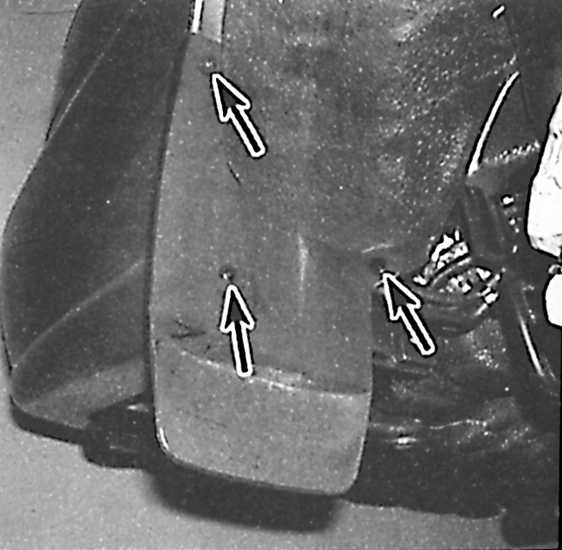

	2. Отвинтите винты (указаны стрелками) и снимите задние брызговики с арок колеса.
3. Отвинтите внутренние и нижние болты крепления накладки бампера (см. рис. Расположение болта крепления передней части заднего бампера, Расположение болтов крепления накладки бампера).
4. Снимите заднюю внутреннюю отделку багажника. Извлеките заглушки и вывинтите по два винта с каждой стороны крепления бампера (см. рис. Расположение болта крепления крюка в багажном отделении, Расположение пластиковых заглушек, закрывающих доступ к болтам крепления бампера, Расположение боковых болтов крепления бампера).
5. Незначительно выдвиньте бампер из автомобиля, отсоедините от него электрические разъемы и окончательно снимите бампер.
6. Установка производится в последовательности, обратной снятию.

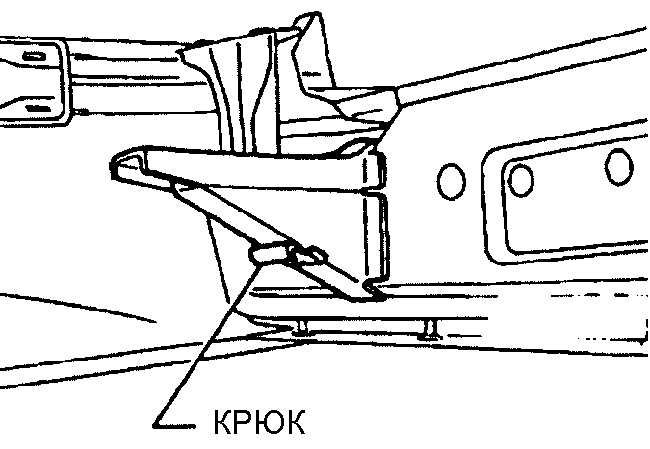

	7. При установке заднего бампера на моделях с 1990 до 1994 года проверьте, что крюки правильно совмещены с панелями кузова.

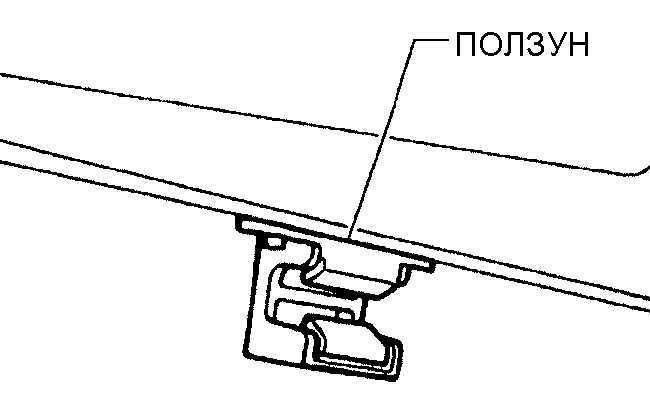

	8. При установке заднего бампера на моделях с 1995 года установите на бампер ползуны.

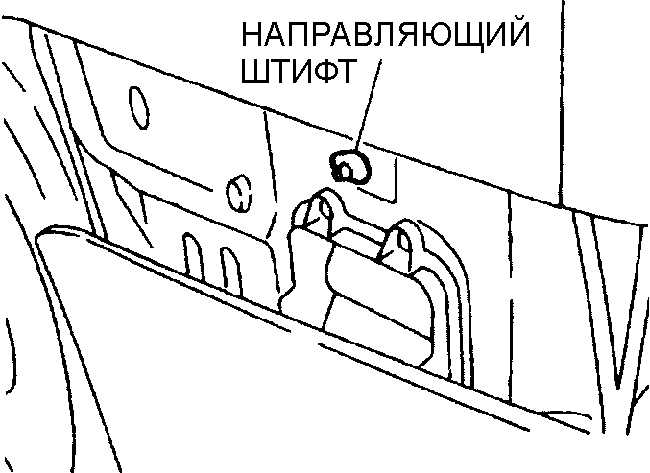

	9. Расположение направляющих штифтов, на которые необходимо установить ползуны бампера на моделях с 1995 года.

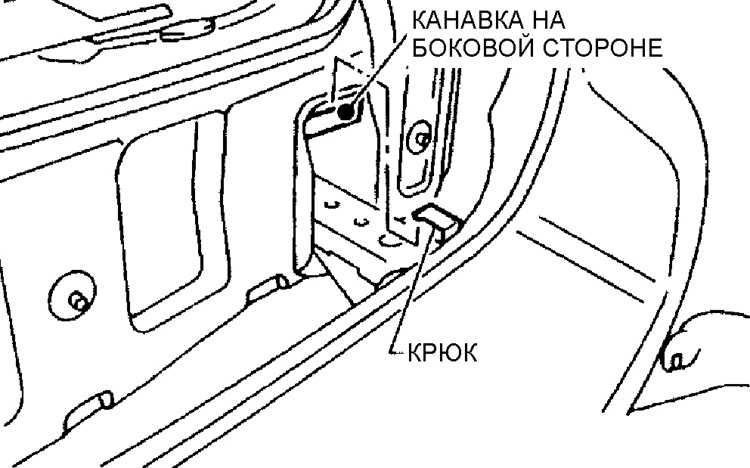

	10. При установке заднего бампера на моделях с 1995 года зафиксируйте бампер в канавках кузова.
