Субару Легаси. Передний бампер



Субару Легаси. Передний бампер

13.10. Передний бампер

ОБЩИЕ СВЕДЕНИЯ

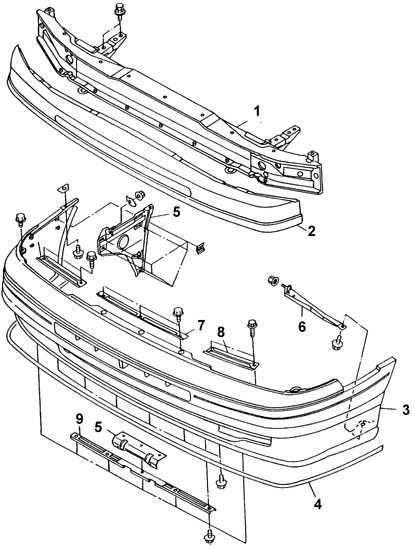

Детали переднего бампера автомобилей с 1990 до 1994 года

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

1 – балка бампера
2 – энергопоглотитель
3 – накладка бампера
4 – молдинг
5 – кронштейн
6 – кронштейн
7 – верхний центральный фиксатор
8 – верхний боковой фиксатор
9 – нижний фиксатор

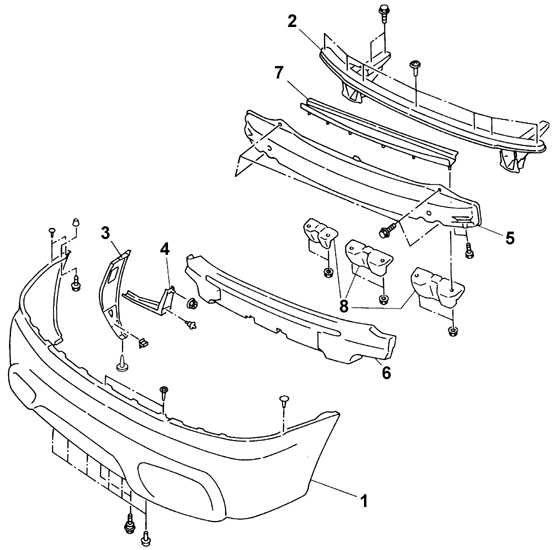

Детали переднего бампера автомобилей с 1995 года

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

1 – накладка бампера
2 – балка бампера
3 – кронштейн
4 – кронштейн
5 – заднее крепление
6 – энергопоглотитель
7 – фиксатор
8 – нижние кронштейны балки

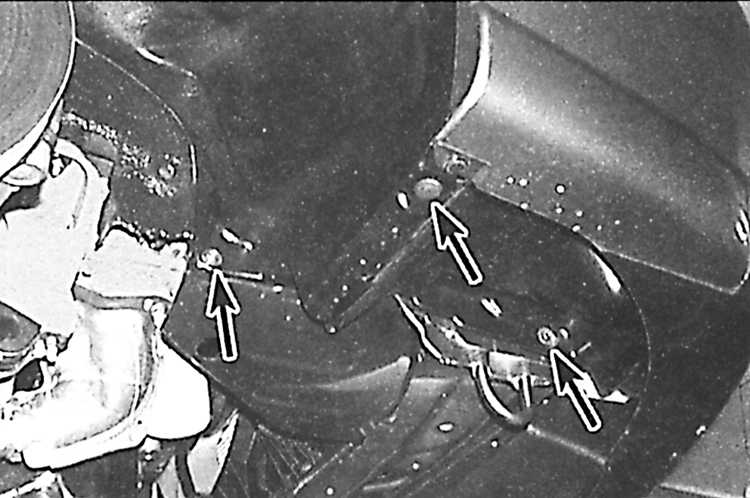

Расположение боковых винтов крепления накладки бампера

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

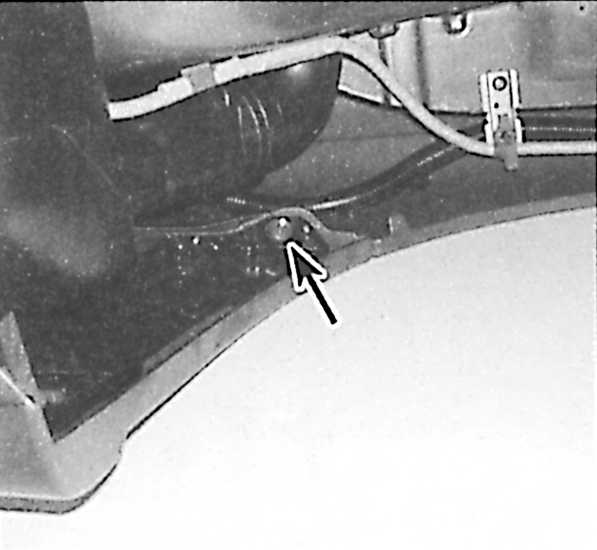

Крепление обратной стороны накладки бампера

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

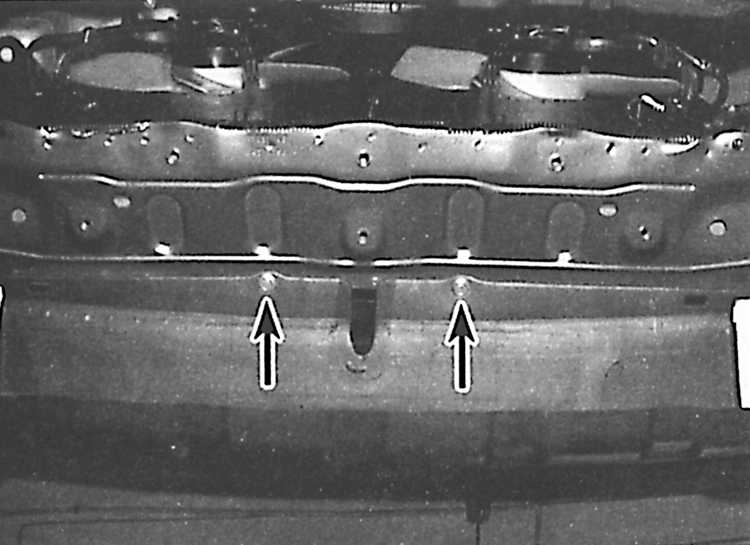

Расположение пластиковых соединителей крепления верхней части накладки бампера

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

Расположение левых верхних болтов крепления бампера

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

Расположение правых верхних болтов крепления бампера

13.10 Передний бампер Субару Легаси 1990-1998 г.в.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите переднюю часть автомобиля и зафиксируйте на подставках. Снимите колеса.
13.10 Передний бампер Субару Легаси 1990-1998 г.в. 2. Снимите переднюю часть брызговика двигателя и два маленьких боковых брызговика.
3. Отвинтите болты и винты и снимите накладку бампера (см. рис. Расположение боковых винтов крепления накладки бампера, Крепление обратной стороны накладки бампера, Расположение пластиковых соединителей крепления верхней части накладки бампера).
4. Отвинтите болты и снимите бампер с автомобиля (см. рис. Расположение левых верхних болтов крепления бампера, Расположение правых верхних болтов крепления бампера).
5. Установка производится в последовательности, обратной снятию.
