8.1.3. Рычаг переключения передач

ОБЩИЕ СВЕДЕНИЯ

Детали рычага переключения передач моделей 4WD

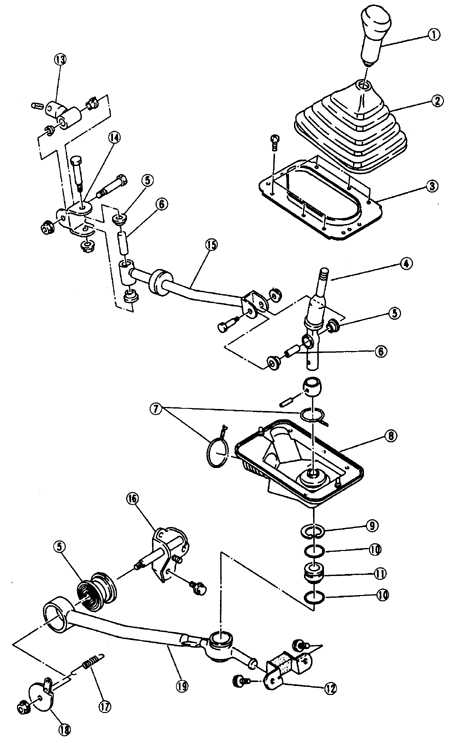

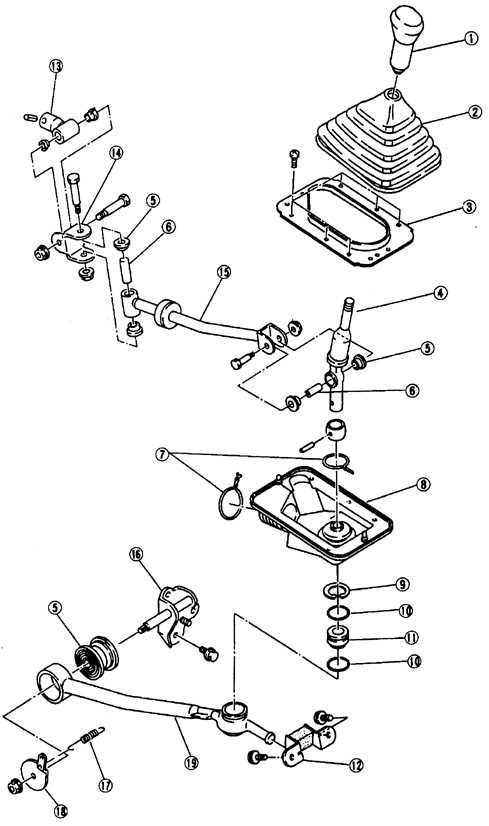

8.1.3 Рычаг переключения передач Субару Легаси 1990-1998 г.в.
1 – ручка рычага переключения передач
2 – защитный чехол
3 – пластина защитного чехла
4 – рычаг переключения передач
5 – втулка
6 – ось
7 – хомуты
8 – основание
9 – стопорное кольцо
10 – уплотнительное кольцо круглого сечения
11 – втулка
12 – бреккер
13 – тяга
14 – шарнир
15 – тяга переключения передач
16 – кронштейн
17 – пружина
18 – амортизатор
19 – тяга

На моделях 2WD рычаг переключения передач аналогичен.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отвинтите ручку с рычага переключения передач.
2. Снимите центральную консоль и чехол рычага переключения передач.
3. Отвинтите винты крепления пластины чехла рычага переключения передач и снимите пластину с пола автомобиля.
4. Поднимите автомобиль и зафиксируйте на подставках.

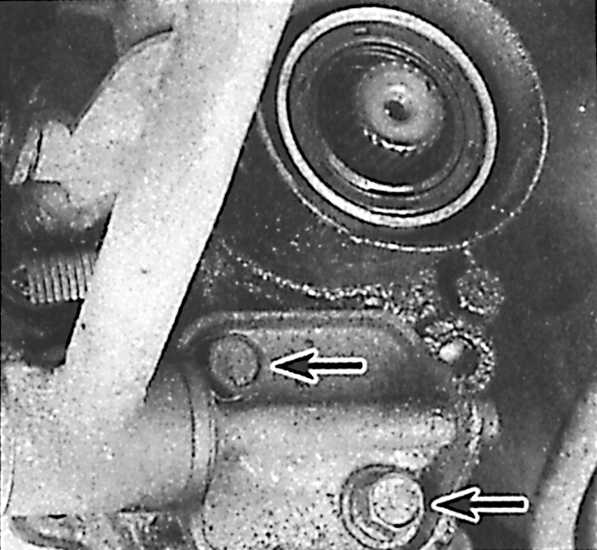

8.1.3 Рычаг переключения передач Субару Легаси 1990-1998 г.в. 5. Отсоедините передний конец тяги амортизатора от коробки передач, отвинтив болты (указаны стрелками).

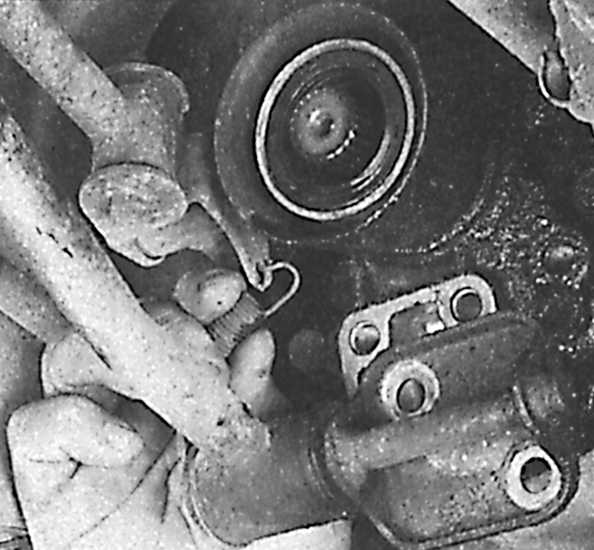

8.1.3 Рычаг переключения передач Субару Легаси 1990-1998 г.в. 6. Снимите пружину тяги амортизатора.

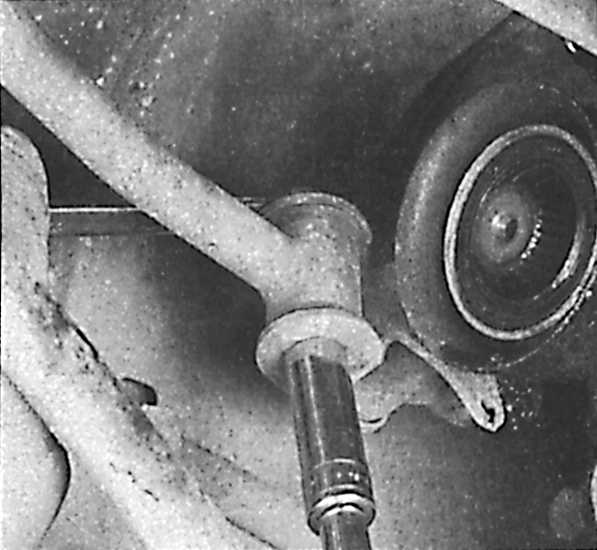

8.1.3 Рычаг переключения передач Субару Легаси 1990-1998 г.в. 7. Отсоедините передний конец тяги переключения передач от коробки передач.
8. Установка производится в последовательности, обратной снятию.
