Субару Легаси. Катушка зажигания

7.6.2. Катушка зажигания

ОБЩИЕ СВЕДЕНИЯ

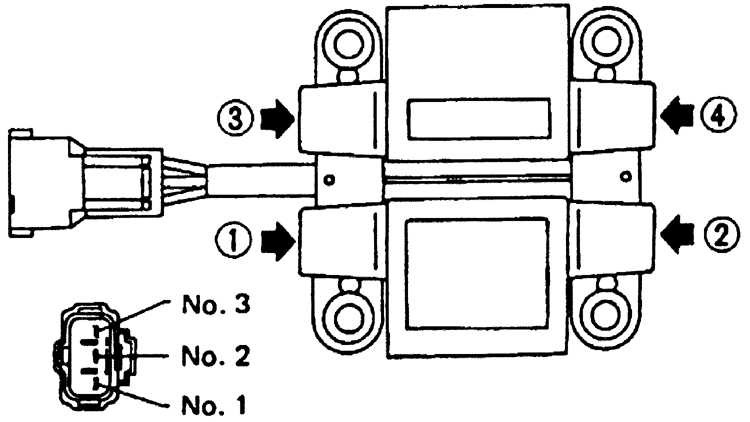

Проверка сопротивления первичной обмотки катушки зажигания

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

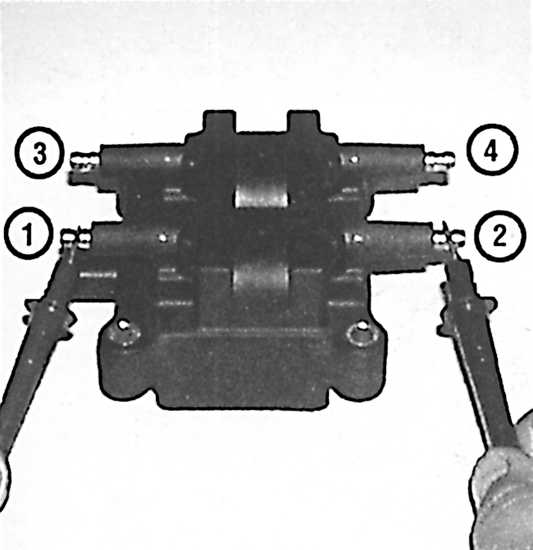

1. Проверьте сопротивление первичной обмотки катушки зажигания, для чего включите зажигание и отсоедините трехконтактный электрический разъем от катушки зажигания. 2. Измерьте сопротивление между контактами 1 и 2 электрического разъема. При этом проверяется первичная обмотка катушки зажигания первого и второго цилиндров. 3. Измерьте сопротивление между контактами 2 и 3. При этом проверяется сопротивление первичной обмотки катушки зажигания третьего и четвертого цилиндров. Если сопротивление отличается от нормы, замените катушку зажигания. 4. Проверьте сопротивление вторичной обмотки. Подсоедините омметр к высоковольтным выходам катушки зажигания сначала № 1 и 2, затем 3 и 4. Если сопротивление катушки не соответствует норме, замените катушку зажигания.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

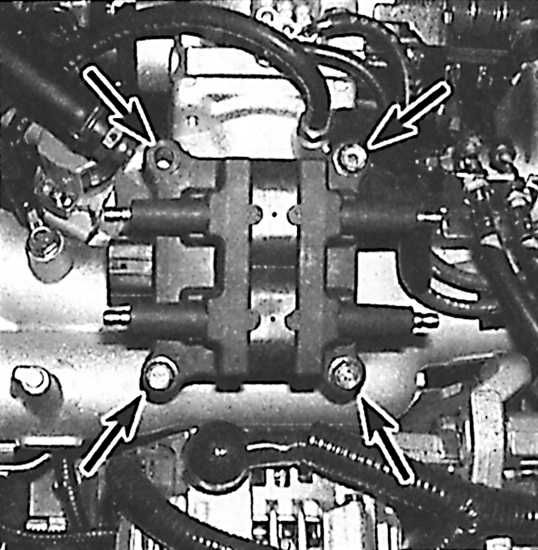

1. Снимите провод массы с аккумулятора. 2. Отсоедините трехконтактный электрический разъем от катушки зажигания. 3. Отсоедините высоковольтные провода от катушки зажигания. 4. Вывинтите болты крепления (указаны стрелками) и снимите катушку зажигания. 5. Установка производится в последовательности, обратной снятию.
