3.16.7. Разборка головки блока цилиндров

ОБЩИЕ СВЕДЕНИЯ

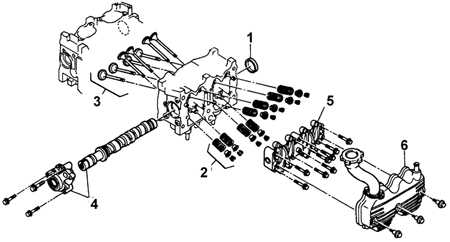

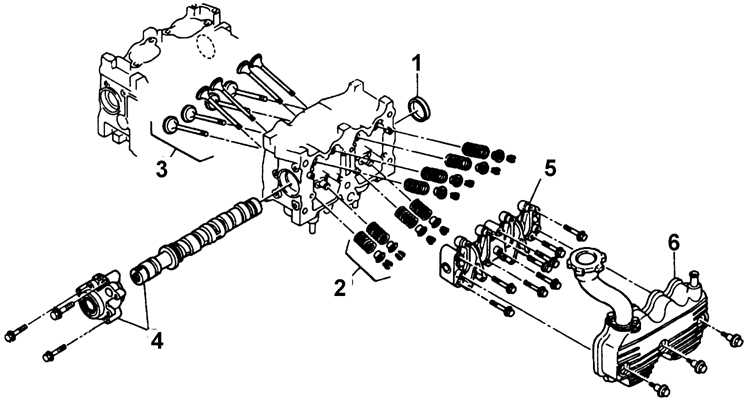

Головка блока цилиндров двигателя 2,2 л

3.16.7 Разборка головки блока цилиндров Субару Легаси 1990-1998 г.в.

1 – уплотнительное кольцо распределительного вала
2 – комплекты клапанных пружин
3 – клапана

4 – фиксатор распределительного вала и распределительный вал
5 – сборка коромысел
6 – крышка головки блока цилиндров

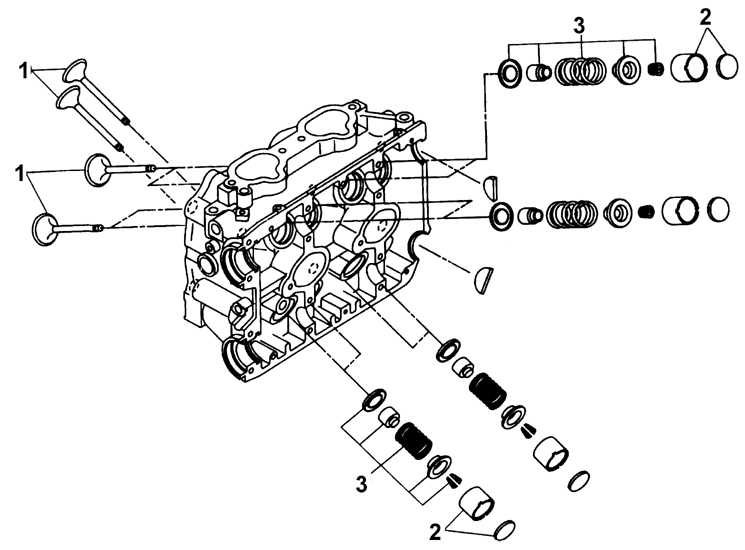

1 – клапана
2 – толкатель клапана и регулировочная шайба

3 – детали крепления клапана

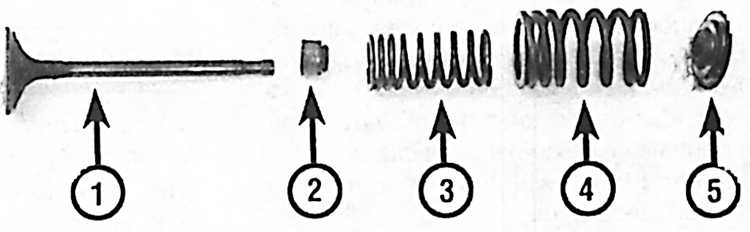

Детали клапана

1 – клапан
2 – маслоотражательный колпачок
3 – внутренняя пружина клапана

4 – наружная пружина клапана
5 – тарелка пружины

При разборке головки блока цилиндров отмечайте детали для их установки на свои места.

Перед снятием клапанов подготовьте место для хранения соответствующих деталей.

ПОРЯДОК ВЫПОЛНЕНИЯ

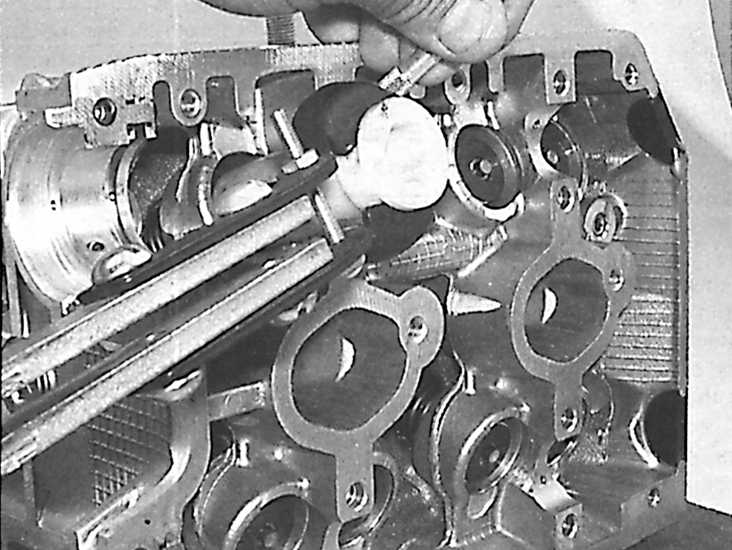

	1. Используя приспособление для сжатия пружины клапана, сожмите каждую пружину и снимите сухари с торца клапана.
2. Снимите приспособление для сжатия пружин и извлеките тарелку и пружины. Плоскогубцами, соблюдая осторожность, извлеките маслоотражательное колпачок со штока клапана.
3. Когда пружина клапана сжата, а чашка пружины не снимается с сухарей, необходимо ударить молотком через деревянный брусок по чашке пружины, что приведет к освобождению сухарей.
4. Извлеките клапан через камеру сгорания.

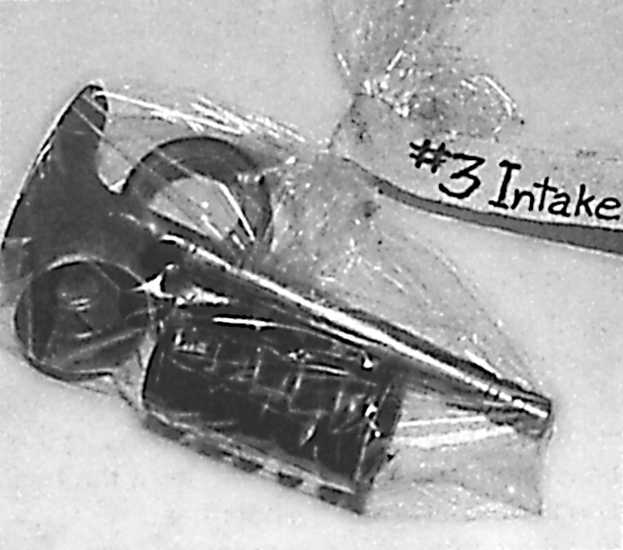

	5. Каждый клапан храните в отдельном полиэтиленовом пакете вместе с тарелкой пружины, пружиной и сухарями для дальнейшей установки их на свои места.
6. Аналогичным образом снимите остальные клапана с головки блока цилиндров.
