3.16.6. Последовательность разборки двигателя
| ОБЩИЕ СВЕДЕНИЯ |

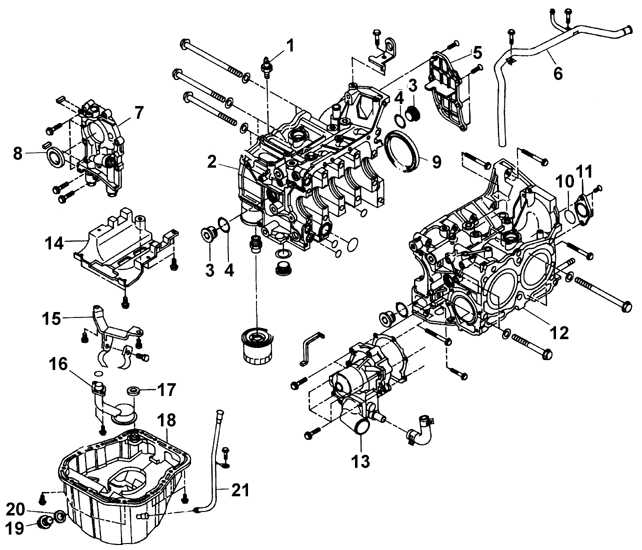

Основные детали и узлы двигателя
 |
|
1 – датчик давления масла
2 – правый блок цилиндров 3 – заглушка 4 – прокладка 5 – крышка маслоотделителя 6 – обводная труба системы охлаждения 7 – масляный насос 8 – переднее уплотнительное кольцо 9 – заднее уплотнительное кольцо 10 – уплотнительное кольцо круглого сечения |
11 – фланец 12 – левый блок цилиндров 13 – водяной насос 14 – перегородка 15 – кронштейн сетчатого фильтра 16 – сетчатый фильтр 17 – прокладка 18 – масляный поддон 19 – пробка слива масла 20 – прокладка 21 – направляющая для щупа измерения уровня масла |
Если планируется полный капитальный ремонт двигателя, разберите двигатель
на составляющие детали в следующем порядке:
– внешние узлы двигателя;
– маховик/ пластина привода;
– зубчатый ремень и шкивы;
– масляный поддон;
– трубу маслоприемника с сетчатым фильтром;
– масляный насос;
– крышки головки блока цилиндров;
– сборку коромысел (двигатель 2,2 л);
– распределительные валы;
– головки блока цилиндров;
– поршни;
– картер;
– коленчатый вал и шатуны.
