Субару Легаси. Двигатели двигатели с одним зубчатым ремнем



Субару Легаси. Двигатели двигатели с одним зубчатым ремнем

3.6.2. Двигатели двигатели с одним зубчатым ремнем

ОБЩИЕ СВЕДЕНИЯ

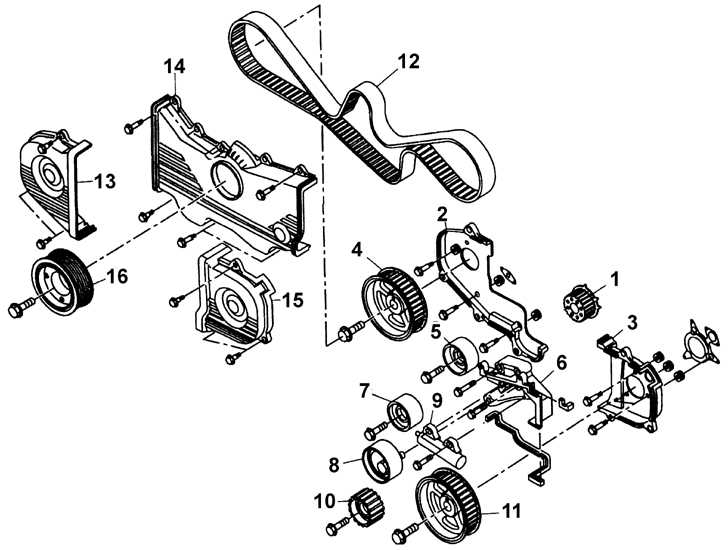

Детали привода механизма газораспределения двигателя 2,2 л (SOHC)

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.
1 – шкив коленчатого вала
2 – внутренний правый кожух зубчатого ремня
3 – внутренний левый кожух зубчатого ремня
4 – шкив распределительного вала
5 – холостой шкив
6 – кронштейн механизма натяжения
7 – холостой шкив
 8 – шкив механизма натяжения
9 – механизм натяжения
10 – холостой шкив
11 – шкив распределительного вала
12 – зубчатый ремень
13 – правый кожух зубчатого ремня
14 – центральный кожух зубчатого ремня
15 – левый кожух зубчатого ремня
16 – шкив коленчатого вала

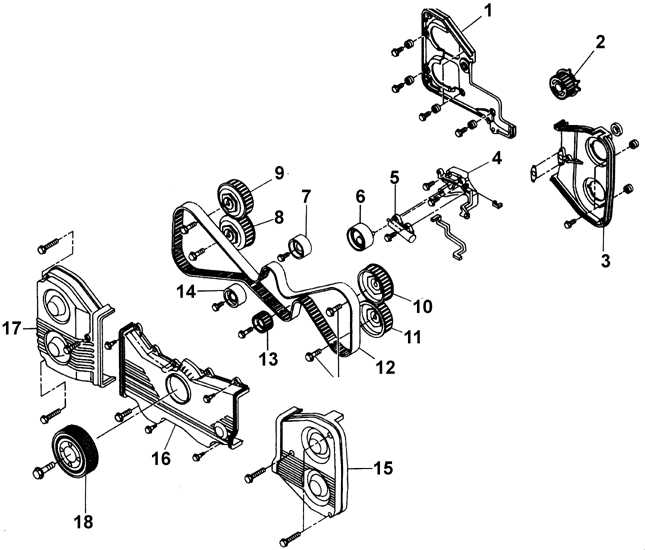

Детали привода механизма газораспределения двигателя 2,5 л (DOHC)

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.
1 – правый внутренний кожух зубчатого ремня
2 – шкив коленчатого вала
3 – левый внутренний кожух зубчатого ремня
4 – кронштейн механизма натяжения
5 – регулятор механизма натяжения
6 – натяжное устройство
7 – холостой шкив
8 – шкив правого выпускного
распределительного вала
9 – шкив правого впускного
распределительного вала
10 – шкив левого впускного распределительного вала
11 – шкив левого выпускного распределительного вала
12 – зубчатый ремень
13 – холостой шкив
14 – холостой шкив
15 – левый кожух зубчатого ремня
16 – средний кожух зубчатого ремня
17 – правый кожух зубчатого ремня
18 – шкив коленчатого вала

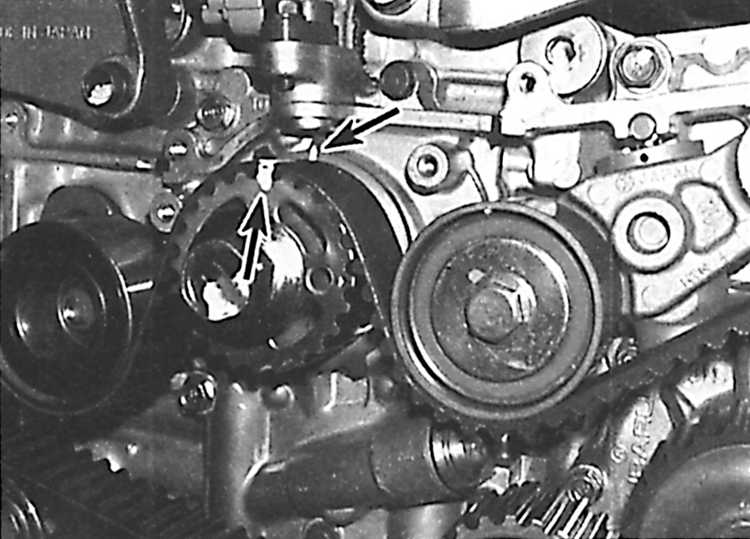

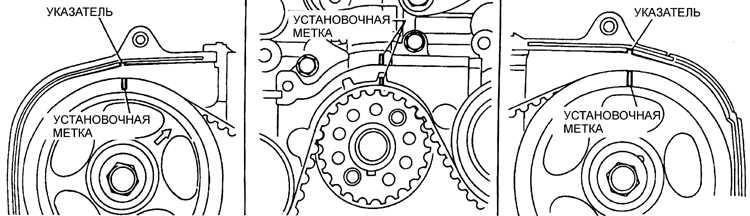

Расположение установочных меток на двигателе 2,2 л

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

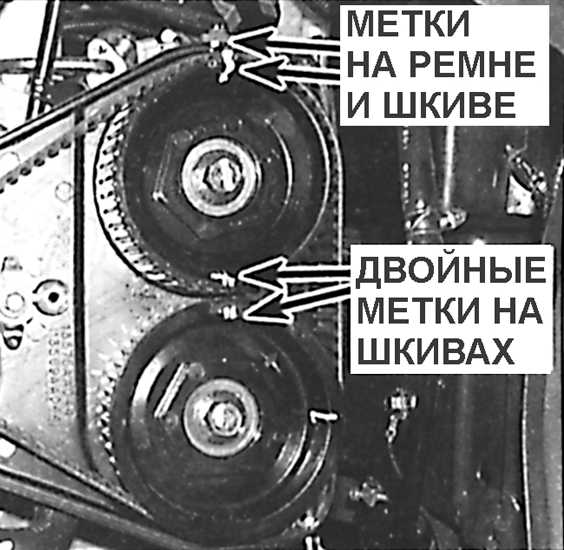

Расположение установочных меток на шкивах правых распределительных валов двигателя 2,5 л

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

Расположение установочных меток на шкивах левых распределительных валов двигателя 2,5 л

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

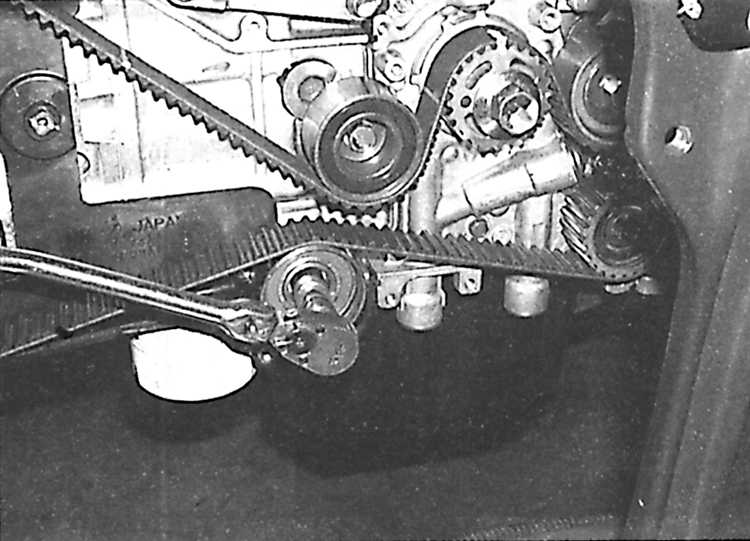

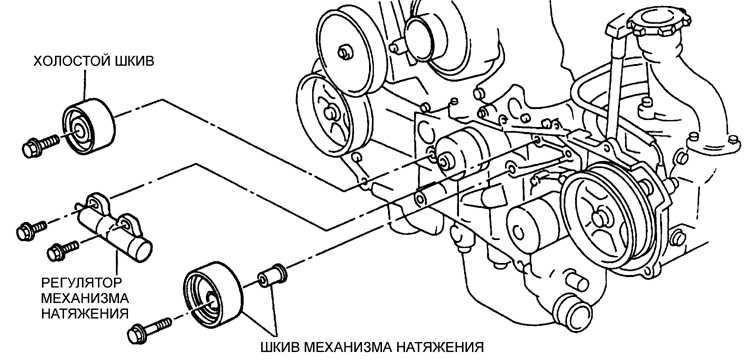

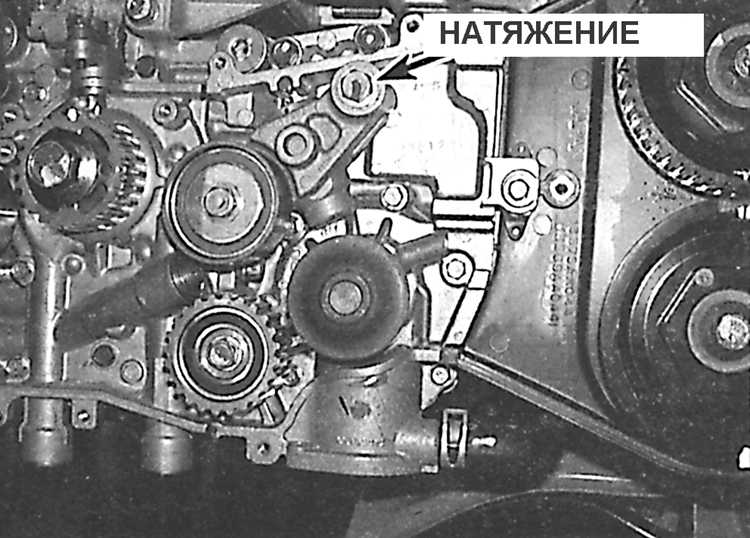

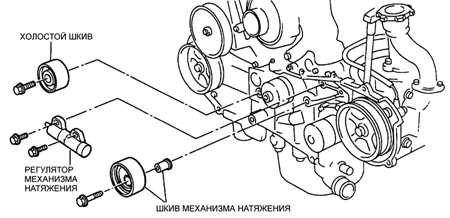

Расположение шкива механизма натяжения и холостого шкива на двигателе
2,2 л

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

Расположение болта крепления механизма натяжения зубчатого ремня на моделях с 1998 года

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

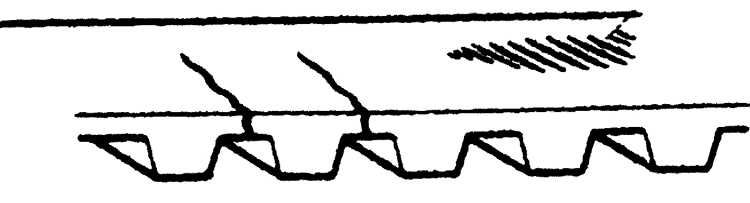

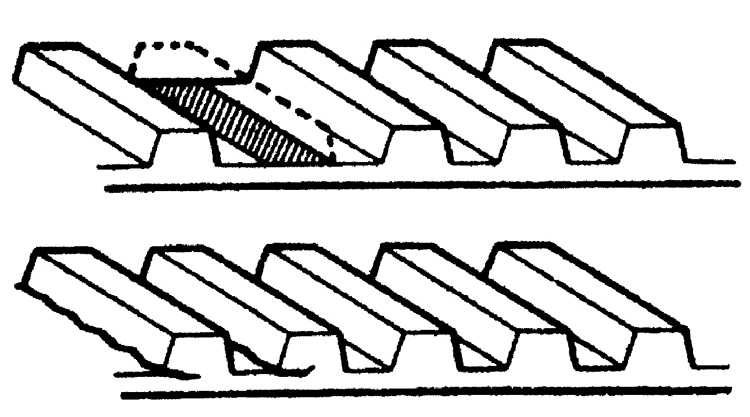

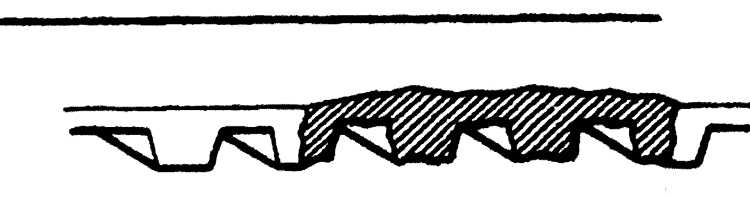

Дефекты зубчатого ремня в виде выкрошенного зуба или трещин у основания зуба

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

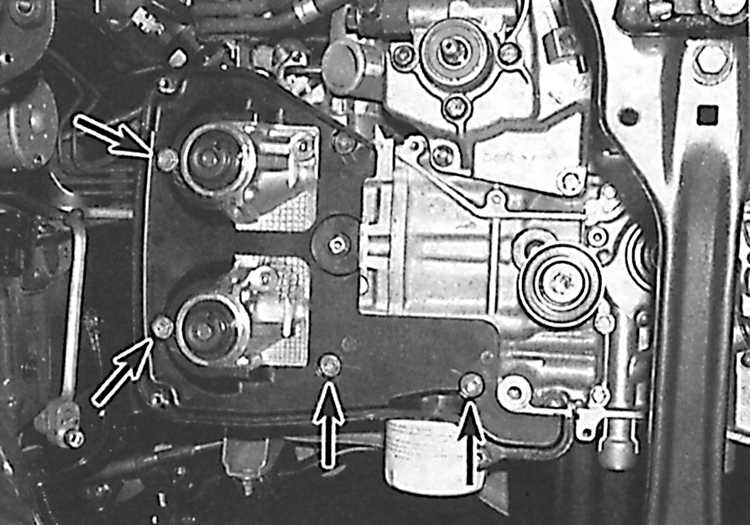

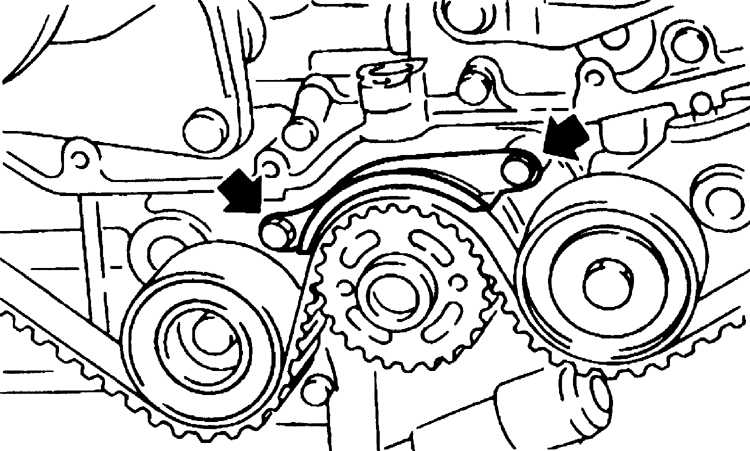

Расположение болтов крепления внутреннего кожуха зубчатого ремня

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

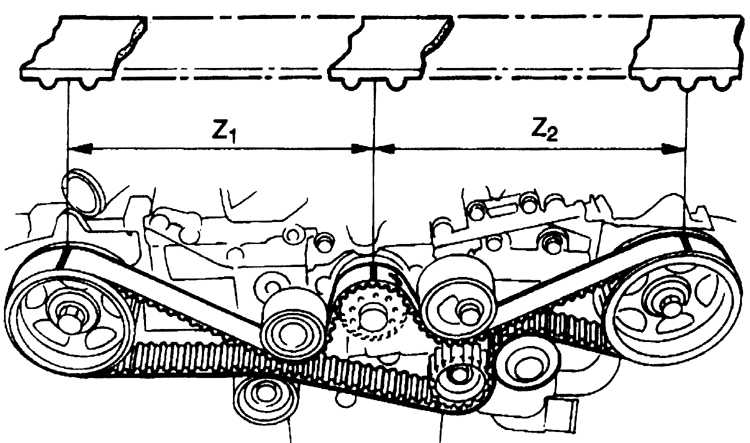

Установка зубчатого ремня на двигателе SOHC 2,2 л

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.
 Z1 – 44 зуба

Z2 – 40,5 зуба

Расположение болтов крепления направляющей зубчатого ремня

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

Проверка зазора между направляющей и зубчатым ремнем

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.
 Зазор должен находиться в пределах от 0,5 до 2,5 мм.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите провод массы с аккумулятора.
2. Установите поршень первого цилиндра в ВМТ в такте сжатия.
3. Снимите приводные ремни.
4. Снимите сборку воздушного фильтра.
5. Снимите механизм натяжения приводного ремня компрессора системы кондиционирования воздуха.
6. Снимите вентилятор радиатора вместе с кожухом.

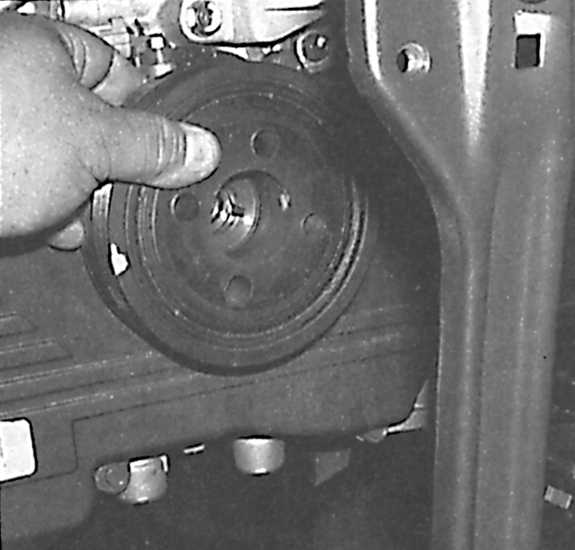

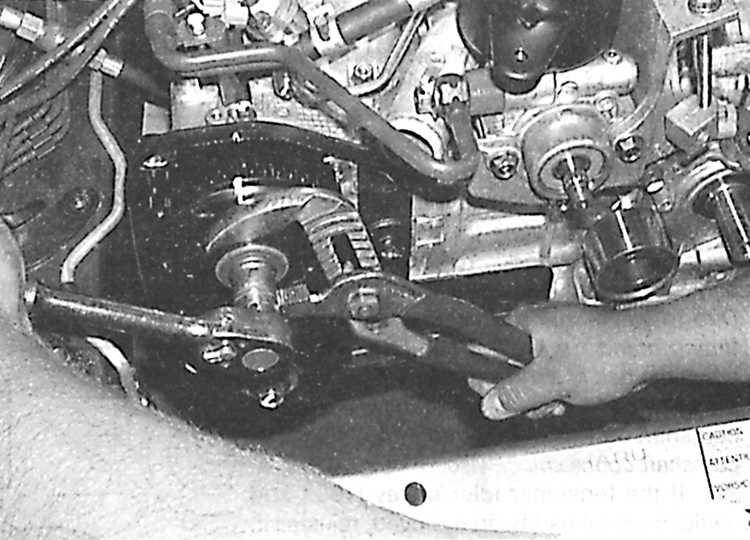

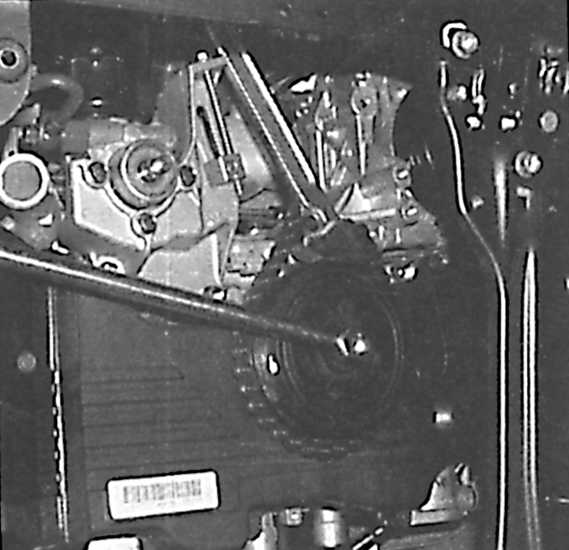

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 7. Вывинтите болт крепления шкива коленчатого вала, при этом, используя специальный цепной ключ, удерживайте шкив от проворачивания.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 8. Снимите шкив коленчатого вала.
9. Снимите центральный и два боковых кожуха зубчатого ремня.
10. Проверните шкив коленчатого вала настолько, чтобы метки на шкиве коленчатого вала и на шкивах левого и правого распределительных валов совместились с указателями (см. рис. Расположение установочных меток на двигателе 2,2 л).

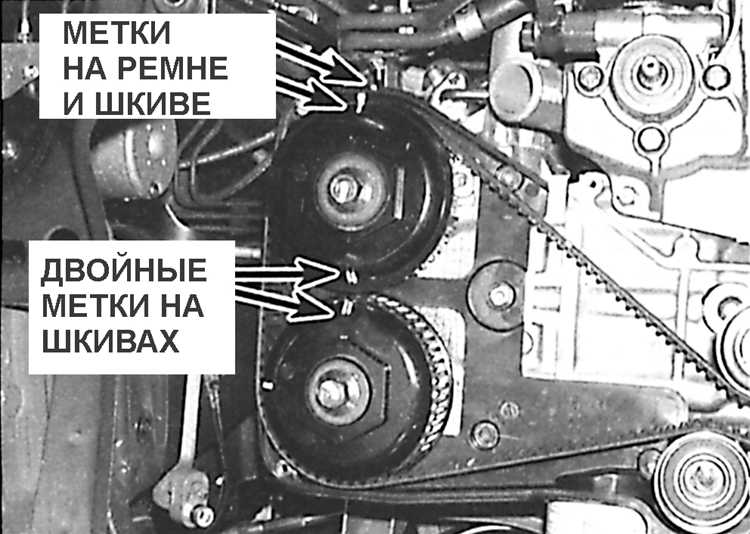

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 11. Используя белую краску, отметьте взаимное положение зубчатого ремня и шкива коленчатого вала, а также зубчатого ремня и шкивов распределительных валов, а также положение шкивов распределительных валов относительно друг друга (см. рис. Расположение установочных меток на шкивах правых распределительных валов двигателя 2,5 л и Расположение установочных меток на шкивах левых распределительных валов двигателя 2,5 л).
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 12. Ослабьте болты крепления механизма натяжения и снимите холостой шкив (см. рис. Расположение шкива механизма натяжения и холостого шкива на двигателе 2,2 л).
13. Снимите зубчатый ремень.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 14. Снимите шкив с коленчатого вала.

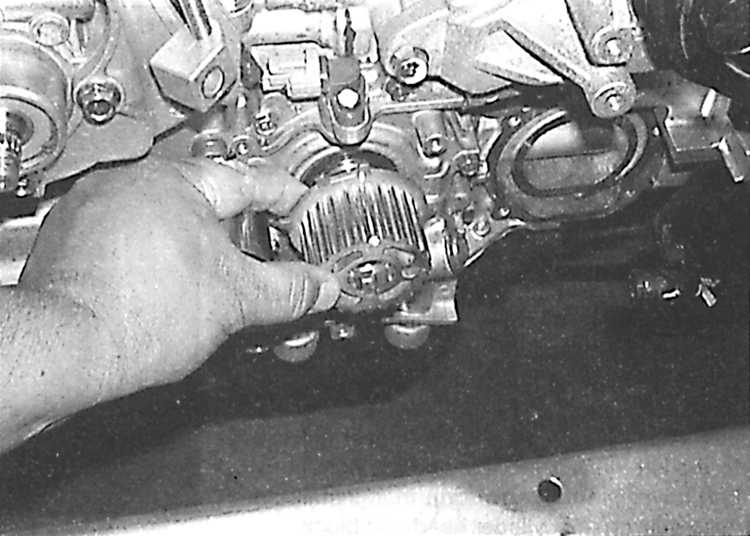

15. Отвинтите болты и снимите механизм натяжения зубчатого ремня (см. рис. Расположение болта крепления механизма натяжения зубчатого ремня на моделях с 1998 года).

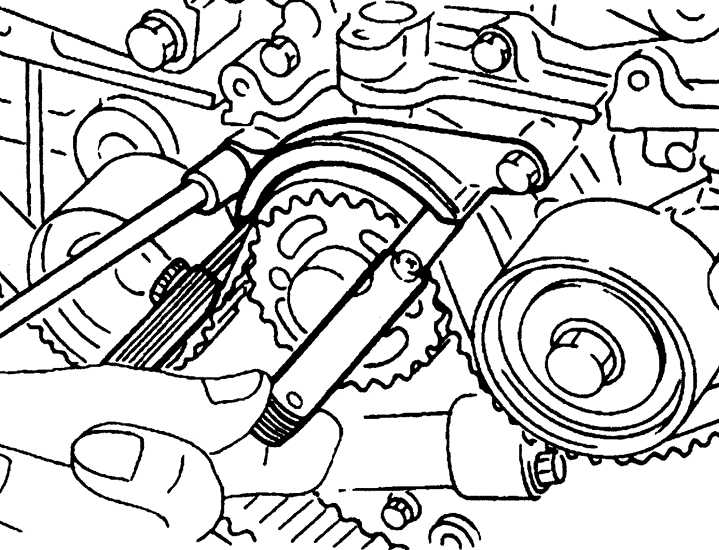

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 16. Удерживая специальными плоскогубцами шкивы распределительных валов от проворачивания, отвинтите болты крепления шкивов и снимите шкивы с распределительных валов.

Проверка

Предупреждение перегибайте зубчатый ремень. Исключите попадание на зубчатый ремень масла, охлаждающей жидкости или топлива.
ПОРЯДОК ВЫПОЛНЕНИЯ
1. Снимите холостые шкивы и проверьте состояние их подшипников.
2. Если произошло выкрашивание зубьев зубчатого ремня, возможно, заклинен масляный насос или распределительный вал (см. рис. Дефекты зубчатого ремня в виде выкрошенного зуба или трещин у основания зуба).
Предупреждение разрыв зубчатого ремня на работающем двигателе, возможно, что произошло соударение поршней о клапана, в результате чего клапана могут быть погнуты. Проверьте зазоры клапанов. На погнутых клапанах клапанные зазоры будут значительно больше требуемых.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 3. Если имеется значительный износ или расслоение на наружной поверхности зубчатого ремня, проверьте состояние беговой дорожки холостых шкивов.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 4. Если имеется износ или повреждение только на одной стороне ремня, проверьте направляющую зубчатого ремня и выравнивание шкивов зубчатого ремня.
5. При наличии любых дефектов на зубчатом ремне его необходимо заменить.

Установка

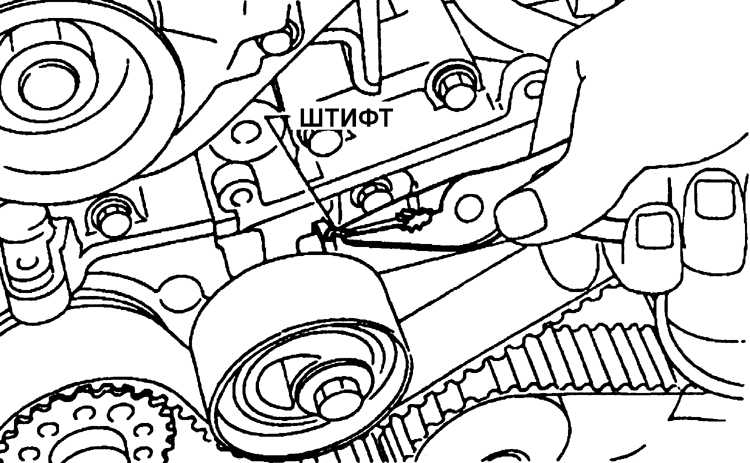

Установка механизма натяжения на моделях до 1997 года

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

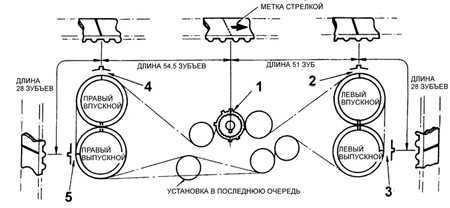

Последовательность установки зубчатого ремня

3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Если снимались внутренние кожухи зубчатого ремня, установите их на место (см. рис. Расположение болтов крепления внутреннего кожуха зубчатого ремня).
2. Установите шкивы зубчатого ремня на распределительные валы и закрепите болтами, затянув их требуемым моментом.
3. Установите шкив зубчатого ремня на коленчатый вал. Проверьте совмещение установочных меток с указателями на всех шкивах.
4. Установите холостой шкив механизма натяжения.

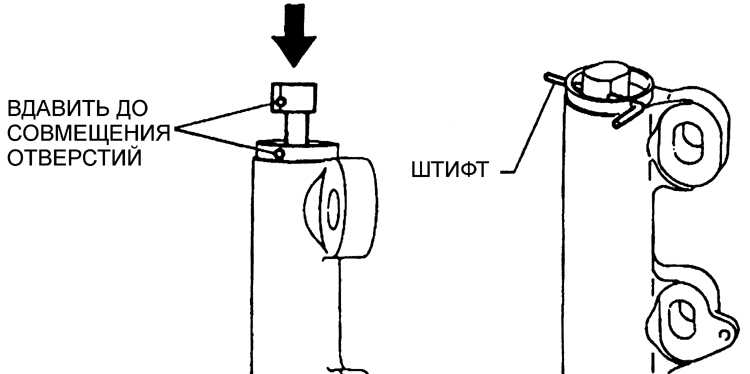

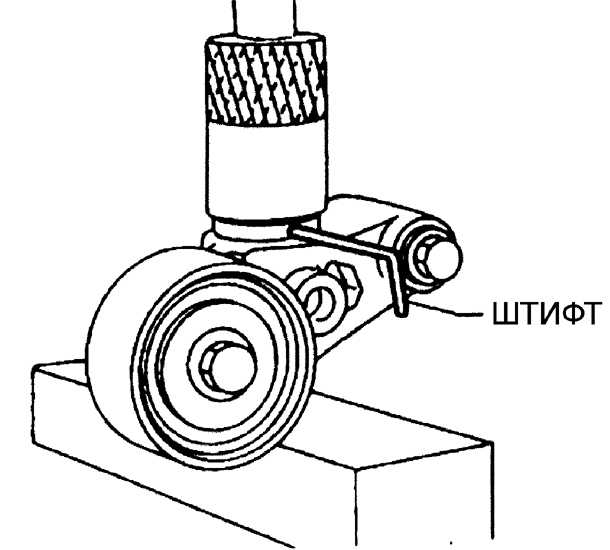

5. Перед установкой механизма натяжения на моделях до 1997 года нажмите плунжер и зафиксируйте его штифтом (см. рис. Последовательность установки зубчатого ремня).
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в.

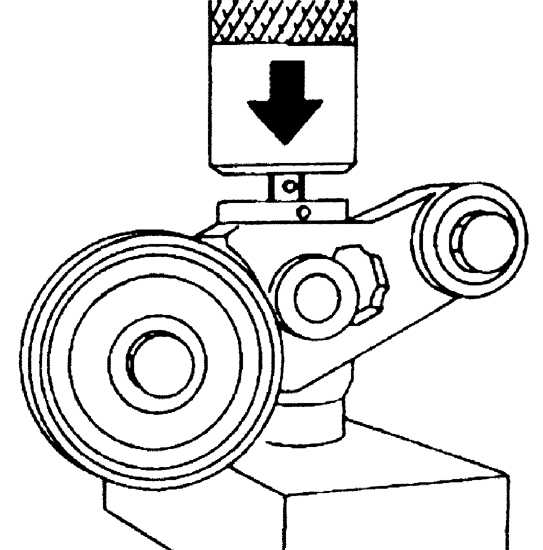

6. Перед установкой механизма натяжения на двигателях с 1998 года установите механизм натяжения под пресс и медленно вдавите плунжер и зафиксируйте штифтом.
7. Установите зубчатый ремень на шкивы (см. рис. Установка зубчатого ремня на двигателе SOHC 2,2 л).

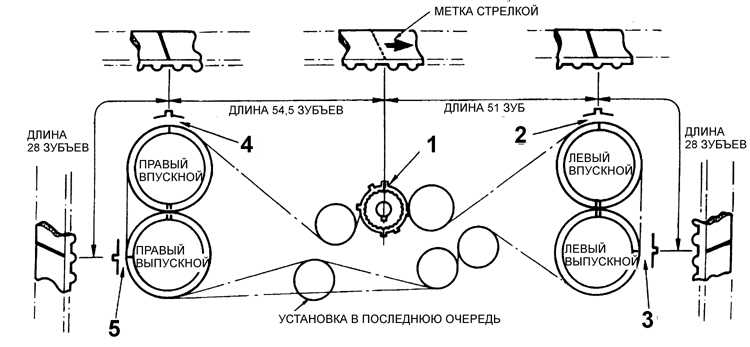

8. На двигателях DOHC установку зубчатого ремня на шкивы производит в определенной последовательности (см. рис. Установка механизма натяжения на моделях до 1997 года).
9. Установите холостые шкивы.
10. На моделях до 1997 ослабьте болты крепления механизма натяжения и переместите механизм натяжения влево и закрепите болты.
3.6.2 Двигатели двигатели с одним зубчатым ремнем Субару Легаси 1990-1998 г.в. 11. Извлеките штифт, фиксирующий плунжер механизма натяжения. Проверьте, что все установочные метки на шкивах правильно совмещены с указателями.
12. Установите направляющую зубчатого ремня и закрепите болтами (см. рис. Расположение болтов крепления направляющей зубчатого ремня, Проверка зазора между направляющей и зубчатым ремнем).
13. Установите кожухи зубчатого ремня и шкив коленчатого вала.
14. Дальнейшая установка производится в последовательности, обратной снятию.
