Шкода Йети. Расположение предохранителей в моторном отсеке

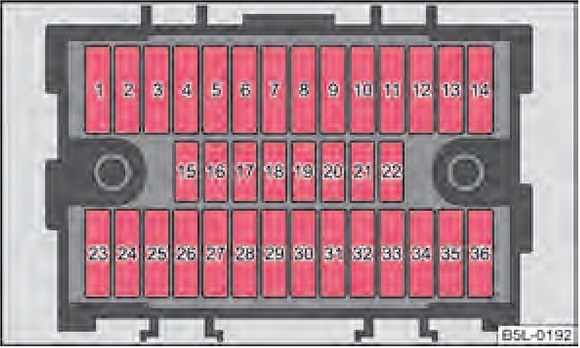

Илл. 179 Схема блока предохранителей в моторном
отсеке - исполнение 2
Некоторые из перечисленных потребителей штатно устанавливаются только на
определённые исполнения модели или являются опциями только для
определённых моделей,
№
Потребитель
F1
Не используется
F2
Блок управления АКП
DQ
200
F3
Измерительный провод
F4
Блок управления
ABS
F5
Блок управления АКП
F6
Комбинация приборов, рычаг стеклоочистителя и переключатель
указателей поворота
F7
Питание клеммы 15, стартер
F8
Магнитола
F9
Телефон
F10
Блок управления двигателя, главное реле
F11
Блок управления дополнительного отопителя
F12
Блок управления шины
CAN
F13
Блок управления двигателя
F14
Система зажигания
F15
Лямбда-зонд, реле топливного насоса Реле системы
предварительного накаливания
F16
Центральный блок управления, правая фара головного света,
правый задний фонарь
электромагнитный клапан ограничения давления наддува,
переключающий клапан радиатора насос высокого давления
F24
Абсорбер, клапан рециркуляции ОГ
F25
Блок управления АВ5
F26
Центральный блок управления, левая фара головного света, левый
задний фонарь
F27
Система предварительного накаливания
F28
Обогрев ветрового стекла
F29
Цепь питания салона
F30
Клемма Ха)
Шкода Йети. Расположение предохранителей в передней панели
Илл. 180 Схематическое изображение блока
предохранителей в передней панели.
Некоторые ив перечисленных потребителей штатно
устанавливаются только на определённые исполнения модели или являются
опциями только для определённых моделей,
№
Потребитель
Обогрев системы вентиляции коробки передач (дизельный двига
1
тель)
блок управления автоматической коробки передач
DQ200
Для электрических потребителей, например, головного
устройства, которые могут использоваться и при выключенном зажигании,
если ключ зажигания находится в замке,
Сиденья с электроприводом регулировки защищены автоматическими пред
охранителями, которые автоматически включаются после спада нагрузки.
