Шкода Йети. Разделительная сетка

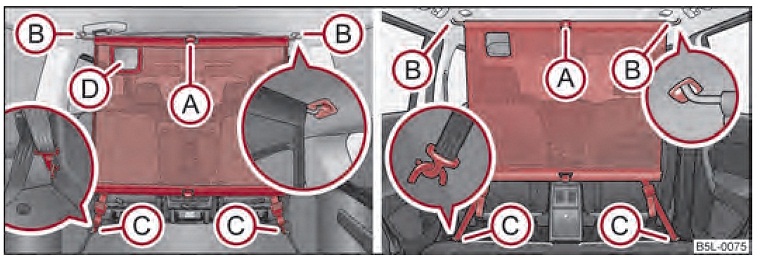

Илл. 62 Установка разделительной сетки за задними сиденьями / за передними сиденья


Разделительную сетку можно установить за передними или за задними сиденьями,

Установка разделительной сетки за задними сиденьями

- Снимите полку багажного отсека Фетр. 75.

- Достаньте разделительную сетку из чехла.

- Разложите две части поперечной штанги до характерного щелчка.

- Сначала с одной стороны вставьте штангу в гнездо B филл. 62 и сдвиньте ее вперед. Затем аналогично закрепите штангу с другой стороны, гнездо B

- Зацепите карабины C на концах ремней сетки за петли, расположенные за задними или передними сиденьями ,

- Протяните ремень через пряжки, сначала с одной стороны, затем - с другой,


Снятие разделительной сетки за задними сиденьями

- С обеих сторон отцепите ремни и карабины (С) =филл. 62,

- Сдвиньте поперечную штангу назад сначала с одной стороны, затем - с другой,

- Выньте поперечную штангу из гнезд (В).

Упаковка разделительной сетки

- Нажмите на красную клавишу, чтобы разблокировать шарнир (А),

- Сложенную разделительную сетку уберите в чехол и закройте его.

- С помощью пластмассовых карабинов прикрепите чехол к петлям на правой или левой стороне багажного отсека.

Установка и снятие разделительной перегородки за задними сиденьями автомобиля с трансформируемым полом багажного отсека Фетр. 76 выполняются также, как в автомобиле с обычным полом. Для зацепления карабинов используйте нижние петли крепления на направляющих.

Отверстие D филл. 62 в разделительной сетке предназначено для продевания трёхточечного ремня безопасности Фетр. 143.
