Шкода Йети. Панорамный сдвижной люк

Шкода Йети. Панорамный сдвижной люк

Введение
Управлять панорамным сдвижным люком с солнцезащитной шторкой можно только при включённом зажигании с помощью поворотного переключателя филл. 21, Поворотный переключатель имеет несколько положений.

После выключения зажигания панорамный сдвижной люк можно открывать, закрывать и поднимать ещё около 10 минут. Однако после открывания одной из передних дверей управлять панорамным сдвижным люком и солнцезащитной шторкой уже невозможно,

Шкода Йети. Открывание и подъём панорамного сдвижного люка

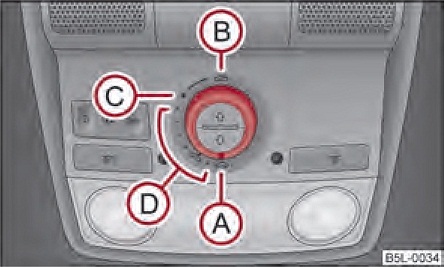

Илл. 21 Поворотный переключатель панорамного сдвижного люка

Комфортное положение

- Переведите переключатель в положение C =>илл. 21,

Частичное открывание

- Поверните переключатель в положение в воне D,

Полное открывание

- Поверните переключатель в положение B и удерживайте его (подпружиненное положение).

Подъём и закрывание

- Для подъёма, нажав, переместите переключатель выемкой в направлении крыши,

- Для закрывания потяните переключатель выемкой вниз и вперёд.

Если панорамный люк находится в комфортном положении, интенсивность аэродинамических шумов снижается.

ОСТОРОЖНО

В зимнее время перед открыванием панорамного сдвижного люка нужно при необходимости удалить с него наледь и снег во избежание повреждений открывающего механизма.

Шкода Йети. Закрывание панорамного сдвижного люка

Закрывание

- Переведите переключатель в положение A филл. 21.

Ограничение усилия

Панорамный сдвижной люк оснащён ограничителем усилия. Панорамный сдвижной люк останавливается и отходит на несколько сантиметров назад, если какое-либо препятствие (например, лёд) не позволяет ему закрыться. Панорамный сдвижной люк можно закрыть полностью без ограничения усилия, для этого потяните поворотный переключатель выемкой вниз и вперёд, пока люк полностью не закроется

ВНИМАНИЕ

Будьте осторожны при закрывании люка - возможны травмы!

Шкода Йети. Открывание и закрывание солнцезащитной шторки

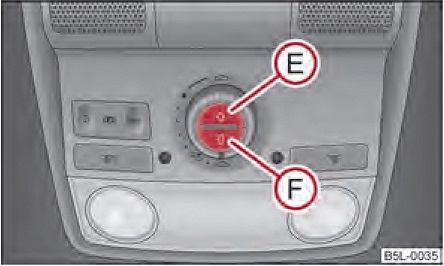

Илл. 22 Клавиши управления солнцезащитной шторкой

Вы можете закрывать и открывать солнцезащитную шторку отдельно с помощью клавиш =>илл, 22.

Открыть

- Для полного открывания кратковременно нажмите клавишу E филл. 22.

- Для открывания в нужное положение нажмите клавишу E и удерживайте её нажатой, После отпускания клавиши процесс открывания останавливается,

Закрывание

- Для полного закрывания кратковременно нажмите клавишу F филл. 22,

- Для закрывания в нужное положение нажмите клавишу F и удерживайте её нажатой, После отпускания клавиши процесс закрывания останавливается,

Шкода Йети. Комфортное управление

Вы можете управлять панорамным сдвижным люком и солнцезащитной

шторкой в том числе и снаружи с помощью радиоключа,

Закрывание панорамного сдвижного люка

- Держите клавишу запирания на радиоключе нажатой, пока панорамный сдвижной люк не закроется. Панорамный сдвижной люк и солнцезащитная шторка закрываются вместе.

После отпускания клавиши процесс закрывания останавливается,

Подъём панорамного сдвижного люка

- Держите клавишу отпирания на радиоключе нажатой, пока панорамный сдвижной люк не поднимется. Одновременно с подъёмом люка открывается шторка.

Примечание

• Ограничение усилия работает даже при комфортном закрывании,

• С помощью комфортного управления можно не только открыть панорамный сдвижной люк, но и поднять его,

Аварийное открывание / закрывание

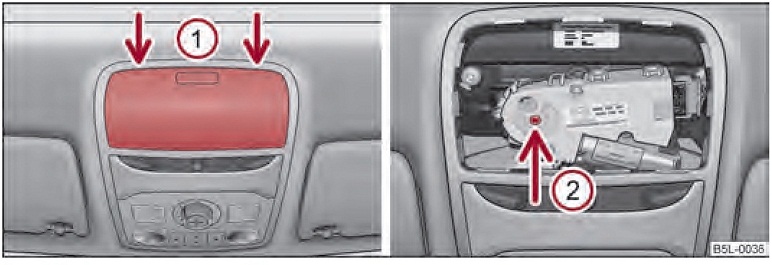

Илл. 23 Фрагмент потолка / Место установки ключа

При неисправности привода панорамный сдвижной люк можно закрыть или открыть вручную. Аварийный привод люка находится в зависимости от комплектации автомобиля под накладкой электропривода или под отсеком для

- Откройте отделение для очков

- Аккуратно вставьте отвёртку шириной 5 мм в прорезь в отмеченных стрелками местах (1) филл. 23.

- Слегка нажимая и поворачивая отвёртку, снимите накладку или отсек для очков вниз.

- Вставьте шестигранник разм, 4 до упора в отверстие, отмеченное стрелкой (2), и закройте или откройте люк.

- Накладку или отсек для очков установите на место, для чего сначала вставьте пластмассовые выступы, а затем и всю деталь, надавив на неё по направлению вверх.

- Для устранения неисправности обратитесь на сервисное предприятие,

Примечание

После каждого аварийного открывания или закрывания необходимо инициализировать люк

Инициализация панорамного сдвижного люка

После отключения и подключения АКБ необходимо инициализировать панорамный сдвижной люк и солнцезащитную шторку.

После инициализации люка на 10 секунд потяните переключатель за выемку вниз и вперёд.

Для инициализации шторки нажмите переключатель F филл. 22 на 10 секунд,

Если панорамный сдвижной люк или солнцезащитная шторка при отключении и подключении АКБ были неполностью закрыты, сначала закройте люк и/ или шторку , Только после этого можно провести инициализацию.
