Шкода Октавия. Вакуумный усилитель тормозов, главный тандемовый цилиндр
Шкода Октавия. Вакуумный усилитель тормозов, главный тандемовый цилиндр
11.5.2. Главный тандемовый тормозной цилиндр (THV)
11.5.3. Резервуар с тормозной жидкостью
ОБЩИЕ СВЕДЕНИЯ

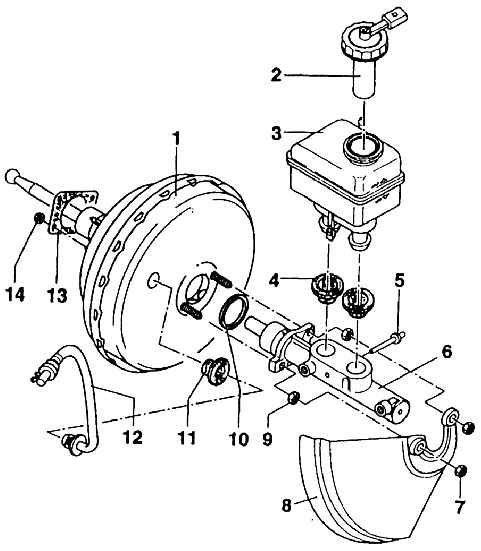

Усилитель тормозов, главный тормозной цилиндр и резервуар тормозной жидкости
1 – усилитель тормозов;
2 – крышка резервуара тормозной жидкостис сигнализатором высоты уровня жидкости;
3 – резервуар тормозной жидкости;
4 – резиновые втулки;
5 – штифт для крепления резервуара к ТНV;
6 – главный тормозной цилиндр (THV);
7 – гайка самоконтрящаяся (только у двигателя 1,8);
8 – защитный кожух (только у двигателя 1,8);
9 – гайка;
10 – уплотнительное кольцо;
11 – выводы уплотнения;
12 – вакуумный трубопровод с обратным клапаном;
13 – уплотнение фланца усилителя;
14 – гайка самоконтрящаяся (М = 25 Нм)
Вакуумный усилитель и главный тормозной тандемовый цилиндр (THV) образуют монтажный комплект.
