Шкода Октавия. Тормоза задних колес барабанные



Шкода Октавия. Тормоза задних колес барабанные

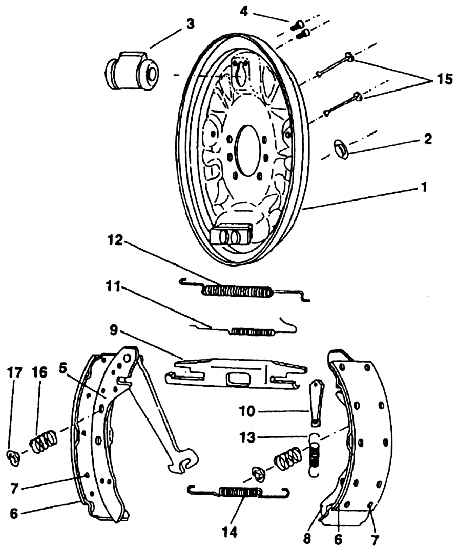

Тормозной механизм заднего барабанного тормоза (диаметр – 230 мм)

11.3.2 Тормоза задних колес барабанные Skoda Octavia

1 – щит тормоза;
2 – заглушка;
3 – рабочий гидравлический цилиндр;
4 – болты крепления тормозного цилиндра;
5 – задняя тормозная колодка с рычагом стояночного тормоза (в направлении движения);
6 – фрикционная накладка тормозной колодки;
7 – заклепка тормозной накладки;
8 – передняя тормозная колодка (в направлении движения);
9 – распорка колодок;
10 – клин самоустановки;
11 – пружина клина;
12 – верхняя пружина колодки;
13 – пружина клина вертикальная;
14 – пружина колодки нижняя;
15 – фигурные большие гвозди крепления колодки к щиту тормоза;
16 – пружина;
17 – закрепляющая тарелка пружины

Крепление наконечника троса стояночного тормоза в распорный рычаг задней колодки



Барабан у барабанных – колодочных тормозов задних колес изготавливается из серого  чугуна. Безасбестовые фрикционные накладки приклепываются на колодки, каждая по  десять заклепок.

Стояночный тормоз интегрирован в тормозном механизме, установленном на держателе тормозных колодок. Эксплуатационный зазор у тормозов регулируется автоматически.

ПОРЯДОК ВЫПОЛНЕНИЯ
Перед разборкой тормозного барабана необходимо возвратить клин самоустановки в исходное (верхнее) положение, подняв его с помощью отвертки, вставленной в резьбовое отверстие барабана.
