Шкода Октавия. Разборка и сборка первичного и вторичного валов, дифференциала и вилок



Шкода Октавия. Разборка и сборка первичного и вторичного валов, дифференциала и вилок

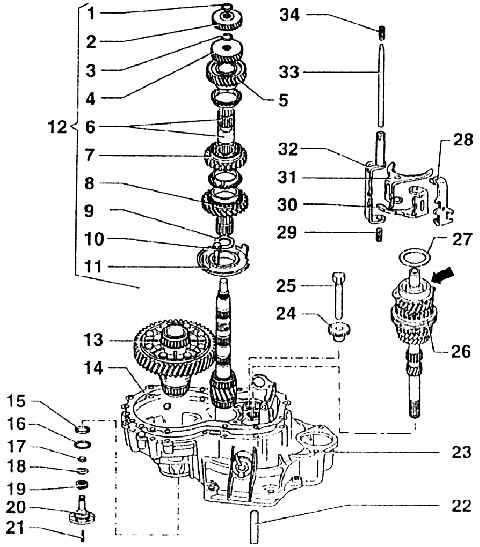

Первичный и вторичный валы, дифференциал и вилки переключения передач

5.4.6 Разборка и сборка первичного и вторичного валов, дифференциала и вилок Skoda Octavia

1 – стопорное кольцо (кольцо всякий раз заменить);
2 – шестерня для 4-ой передачи (положение для сборки);
3 – стопорное кольцо (для шестерни 3-ей передачи, толщину снова определить);
4 – шестерня для 3-ей передачи;
5 – шестерня для 2-ой передачи;
6 – игольчатый подшипник (для 2-ой передачи);
7 – скользящая муфта с кареткой(ступицей) синхронизатора для 1-ой и 2-ой передач;
8 – шестерня для 1-ой передачи;
9 – регулировочная шайба;
10 – винт с шестигранной головкой, 25 Нм + повернуть еще на 90°;
11 – крепление подшипника (с наружным кольцом/ коническим роликоподшипникоми, большим, и упором для шестерни заднего хода);
12 – вторичный (ведомый) вал;
13 – дифференциал;
14 – уплотнение (в случае его наличия заменить, противном случае смазать площадь соприкасания уплотняющим средством);
15 – уплотнительное кольцо (для вала с фланцем на левой стороне; заменить);
16 – стопорное кольцо (смонтировано в сочетании с пружинами сжатия позади валов с фланцем; при извлеченном вале с фланцем оно держит коническое кольцо, упорный подшипник и пружину сжатия в их положении;
17 – коническое кольцо;
18 – регулировочная шайба;
19 – пружина сжатия для вала с фланцем;
20 – вал с фланцем;
21 – конический винт, 25 Нм;
22 – штанга нажимного диска сцепления;
23 – картер сцепления;
24 – шестерня для передачи заднего хода;
25 – вал шестерни для передачи заднего хода
26 – первичный (ведущий) вал (прежде, чем приступить к сборке, нужно выпрессовать радиальный шарикоподшипник (стрелка);
27 – регулировочная шайба
28 – вилка переключения передачи заднего хода
29 – пружина сжатия
30 – вилка переключения 1-й и 2-й передач
31 – вилка переключения 3-й и 4-й передач
32 – мостик переключения передач с трубкой переключения передач для 5-й передачи
33 – шток вилки переключения передач
34 – пружина сжатия

Необходимые специальные инструменты, контрольно-измерительные приборы и приспособления: уплотняющее средство "AMV18820003".

Регулирование первичного (ведущего) вала не обязательно. После ремонта, однако,  необходимо снова смонтировать предусмотренную регулировочную шайбу,  изготовленную на заводе-изготовителе. Также возможно, что никакая регулировочная  шайба не установлена. В таком случае осуществить сборку без регулировочной шайбы.  При замене подшипника или картера сцепления или же картера коробки передач  применение шайбы более не нужно.
