Сборочная схема гидросистемы 02J

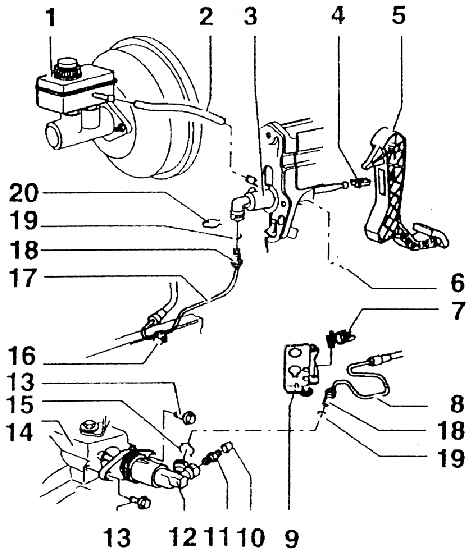

4.1.4 Сборочная схема гидросистемы 02J Skoda Octavia

1 – бачок для тормозной жидкости;
2 – дополняющий шланг;
3 – главный цилиндр сцепления
4 – крепление (заменять лишь тогда, когда удален главный цилиндр сцепления);
5 – педаль сцепления;
6 – самоконтрящаяся гайка, 25 Нм (всякий раз заменить);
7 – держатель (закрепить на контропоре, поз. 9);
8 – шлангопровод и трубопровод (для автомобилей с левосторонним и правосторонним расположением рулевого управления определить согласно каталогу запчастей);
9 – контропора;
10 – пылезащитный колпак;
11 – воздушный клапан;
12 – рабочий цилиндр усилителя привода сцепления (можно удалить без разборки деталей механизма переключения передач);
13 – болт с буртиком, 25 Нм;
14 – коробка передач;
15 – стопорный зажим;
16 – прижимной зажим (прикреплен к кузову);
17 – шлангопровод и трубопровод (для автомобилей с левосторонним и правосторонним расположением рулевого управления определить согласно каталогу запчастей);
18 – присоединение трубы;
19 – уплотнительное кольцо круглого сечения (всякий раз заменить);
20 – предохранительная скоба
