Шкода Октавия. Панели интерьера



Шкода Октавия. Панели интерьера

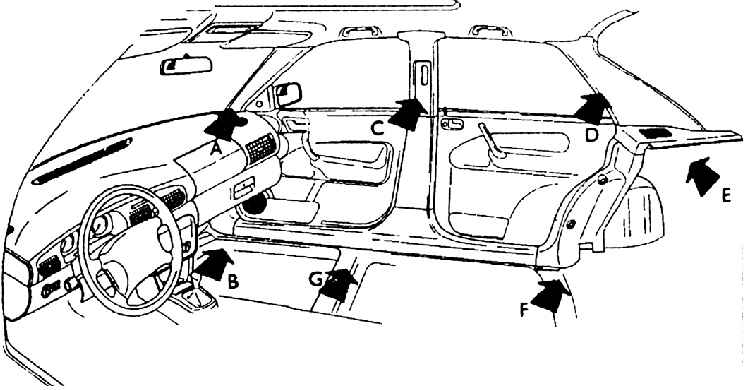

Панели боковых стен салона

2.58.4 Панели интерьера Skoda Octavia

А – панель передней стойки (верхняя часть);
В – панель передней стойки (нижняя часть);
С – панель средней стойки из двух частей;
D – панель задней стойки;
Е – боковая панель в сборе;
F – кроющая панель задней стойки;
G – панель порога

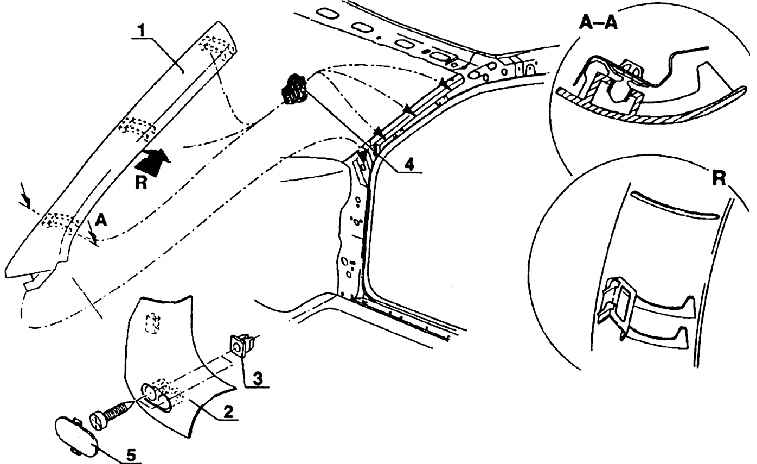

Панели передней стойки (А, В)

2.58.4 Панели интерьера Skoda Octavia

1 – верхняя часть панели;
2 – нижняя часть панели;
3 – пистон;
4 – пистон;
5 – крышка болта

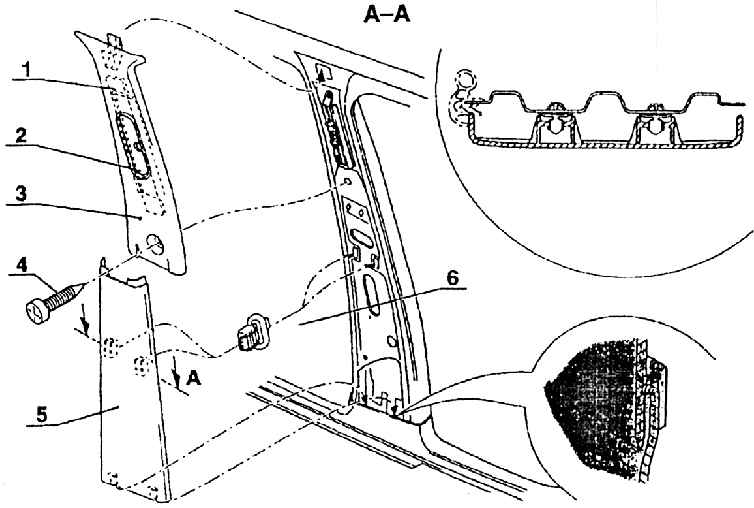

Панели средней стойки (С)

2.58.4 Панели интерьера Skoda Octavia

1 – сдвижная крышка;
2 – крышечка;
3 – верхняя часть панели;
4 – винт;
5 – нижняя часть панели;
6 – пистон

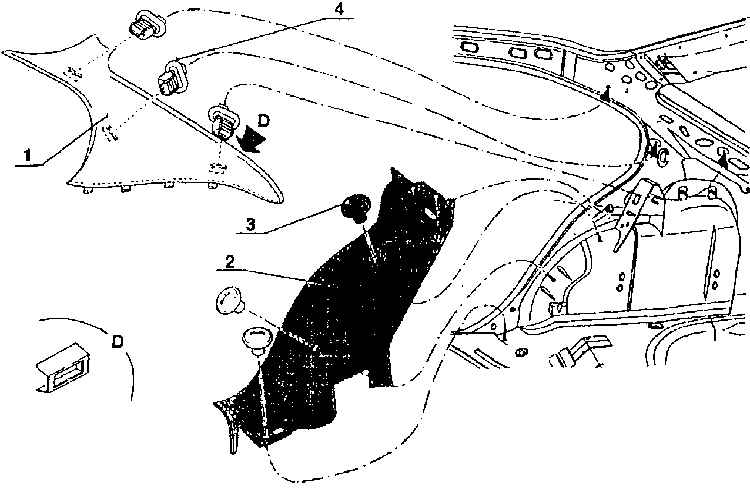

Панели задней стойки (D, F)

2.58.4 Панели интерьера Skoda Octavia

1 – верхняя часть панели задней стойки;
2 – нижняя часть панели задней стойки;
3 – пластмассовая гайка;
4 – пистон

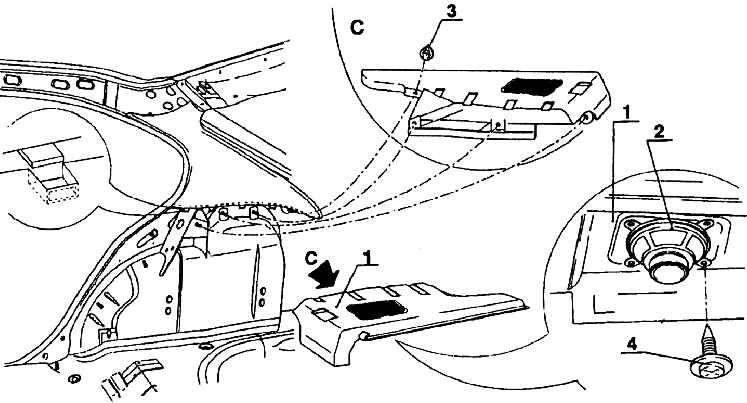

Боковая обкладка над задним подкрылком (Е)

2.58.4 Панели интерьера Skoda Octavia
1 – боковая обкладка,
2 – динамик;
3 – пистон;
4 – винт

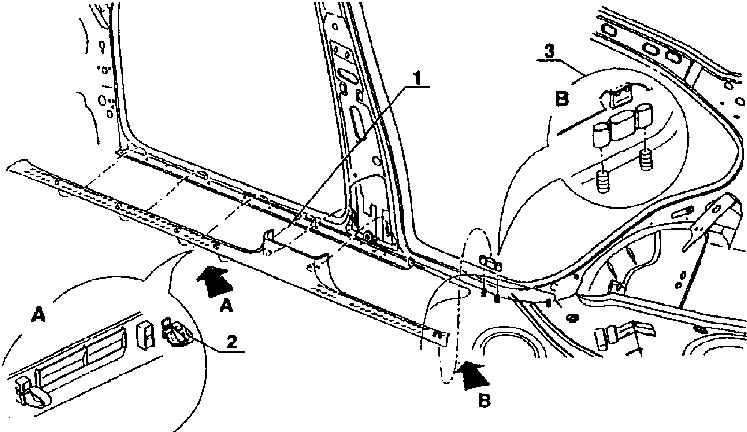

Панель порога (G)

2.58.4 Панели интерьера Skoda Octavia

1 – планка порога;
2 – зажим;
3 – зажим

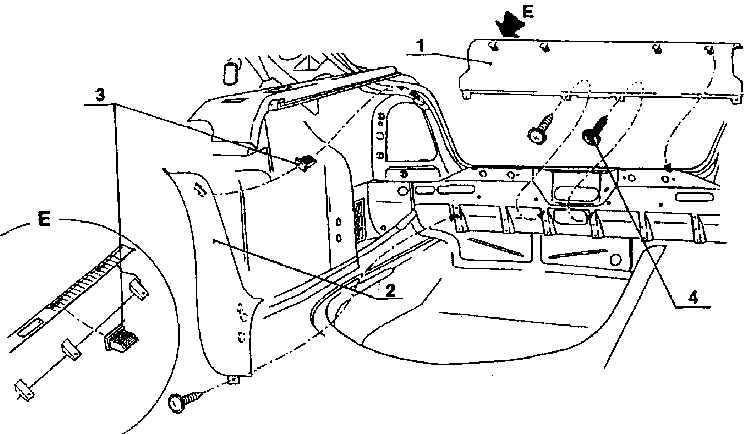

Кожухи держателя замка крышки багажного отсека

2.58.4 Панели интерьера Skoda Octavia

1 – кожух держателя замка крышки – средний;
2 – кожух держателя замка крышки – внешний;
3 – пистон;
4 – винт

Завершающая накладка потолка сзади

2.58.4 Панели интерьера Skoda Octavia
1 – накладка профильная кровельная;
2 – накладка завершающая задняя;
3 – пистон (5х)

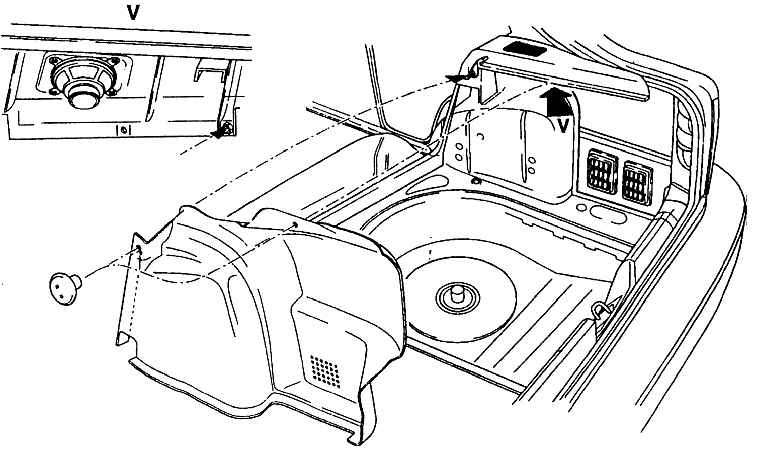

Боковая панель багажного отсека

2.58.4 Панели интерьера Skoda Octavia

Панели интерьера служат облицовкой стоек, порогов, задних подкрылков, потолка и  замковой части крышки багажного отсека. Панели изготовлены из полипропилена,  модифицированного тальком. Цвет панелей одинаково серый. Крепление панели осуществляется либо привинчиванием болтами к листу с  последующим закрытием их пластмассовыми крышками, либо разными пистонами, в  случае необходимости прямо втыкаемыми элементами крепления на панелях в  отверстия в кузове. Некоторые панели захлестываются другими панелями. Рис. Панели  боковых стен салона представляет собой вид на боковую сторону кабины с  обозначением отдельных панелей. Другие рисунки изображают отдельные панели,  включая способы их крепления.
