Шкода Октавия. Пластмассовые подкрылки передних крыльев



Шкода Октавия. Пластмассовые подкрылки передних крыльев

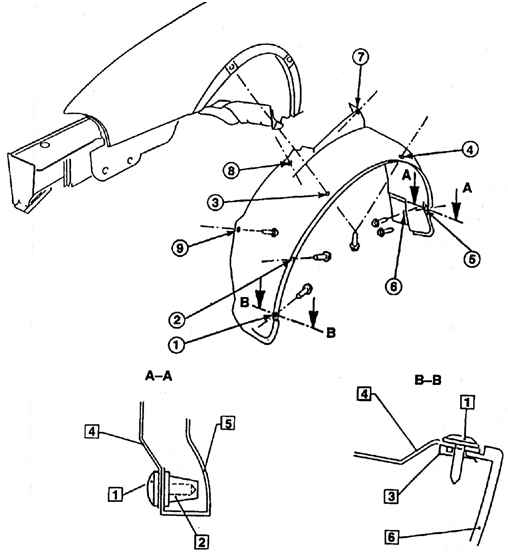

Крепление переднего пластмассового подкрылка
2.3 Пластмассовые подкрылки передних крыльев Skoda Octavia

Номера в квадратах:
1 – болт саморезный;
2 – гайка накидная;
3 – гайка разжимная;
4 – подкрылок;
5 – крыло переднее;
6 – бампер передний

Номера в кругах (точки крепления):
1, 2 – бампер передний;
3, 4, 5 – крыло переднее;
6 – фиксирующая пластина;
7 – кронштейн амортизатора подвески;
8, 9 – подкрылок колеса переднего

Пластмассовые подкрылки изготавливаются из полипропилена. Они закрепляются под  передними крыльями и предохраняют от абразивного износа нижнюю поверхность  крыльев. Конечно, они неводонепроницаемы.

Каждый из пластмассовых подкрылков закреплен девятью болтами. У всех болтов  шлицы под звездообразную отвертку. Тремя из этих болтов они закреплены в  отверстиях по кромке выреза крыла, двумя болтами к переднему бамперу, одним  болтом к фиксирующей пластине, еще одним болтом к кронштейну амортизатора  подвески и двумя болтами к крылу переднего колеса. Из указанных соединений на семь  болтов навинчены пластмассовые накидные гайки (сечение А–А, позиция 2). Еще два,  которые прикрепляют подкрылок к переднему бамперу, саморезные и завинчены в  упругие гайки – разжимные (сечение В–В, позиция 3).
Примерно такие же подкрылки на задних колесах.
