Снятие и установка электромотора привода очистителя заднего стекла

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините отрицательный провод от батареи.
2. Снимите рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей).

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

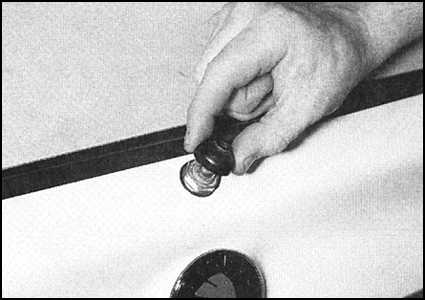

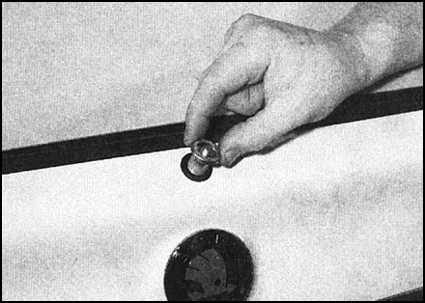

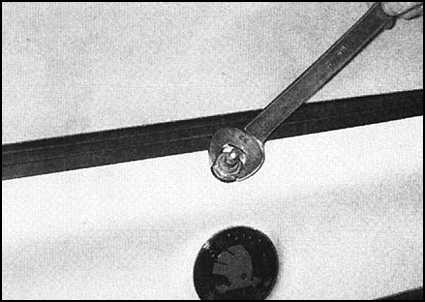

3. Снимите защитный колпачок со шпинделя приводного электромотора, затем отдайте крепежную гайку и снимите шайбу и наружный уплотнитель.

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

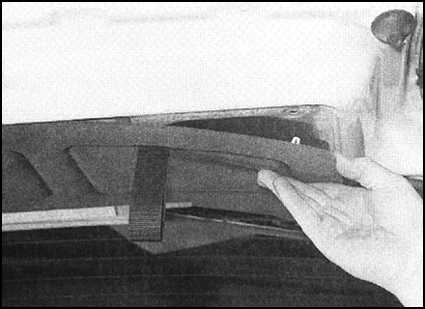

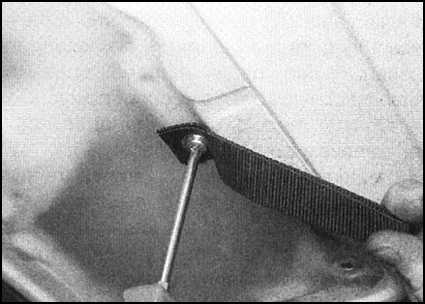

4. Снимите с двери задка панель внутренней отделки, затем отдайте крепежный винт и снимите захватную петлю. Аккуратно отделите от двери изоляционную пленку с целью обеспечения доступа к электромотору привода стеклоочистителя.

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

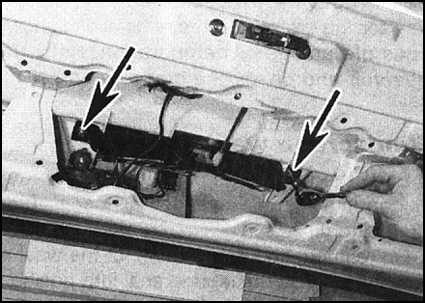

5. Выверните крепежные болты и снимите металлическую скобу, установленную над кнопкой дверного замка.

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

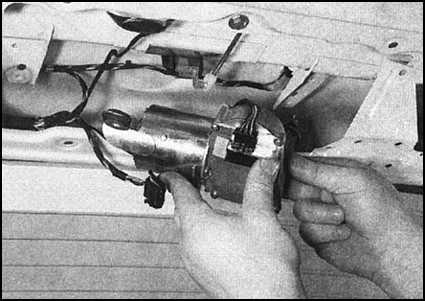

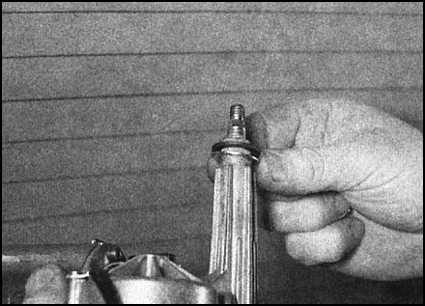

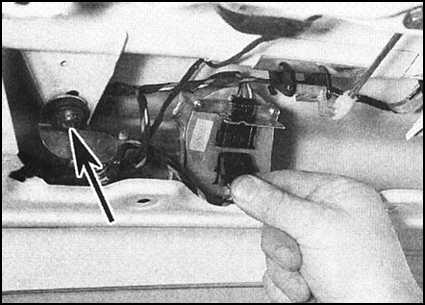

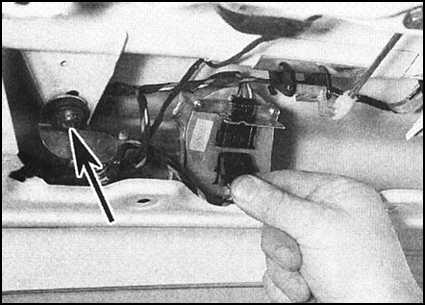

6. Отсоедините электропроводку, затем отдайте крепежный винт и снимите со своего посадочного места сборку электромотора. Снимите со шпинделя мотора внутренний уплотнитель и шайбу(ы). С резиновой подушки опоры снимите кольцевую втулку. Проверьте состояние резиновых компонентов. Замените дефектные уплотнители и подушку опоры.

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

14.15 Снятие и установка электромотора привода очистителя заднего стекла Skoda Felicia

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Наденьте на шпиндель электромотора шайбу(ы) и внутренний уплотнитель.
2. Заведите сборку мотора на свое штатное место, затем установите на подушку опоры кольцевую втулку и вверните крепежный винт.
3. Наденьте на шпиндель наружный уплотнитель и шайбу, затем наверните и прочно затяните шпиндельную гайку.
4. Прочно затяните винт крепления мотора, затем подсоедините электропроводку.
5. Установите на дверь металлическую скобу, прочно затянув ее крепеж.
6. Закрепите на двери изоляционную пленку и панель внутренней отделки.
7. Установите на место рычаг стеклоочистителя (см. Раздел Снятие и установка рычагов стеклоочистителей), затем подсоедините отрицательный провод к батарее.
