Шкода Фелиция. Снятие и установка дверных стекол и регуляторов стеклоподъемников



Шкода Фелиция. Снятие и установка дверных стекол и регуляторов стеклоподъемников

Снятие и установка дверных стекол и регуляторов стеклоподъемников

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимите панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей).


Стекло передней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните крепежные винты, снимите шайбы, отсоедините внутреннюю ручку от исполнительного штока и снимите ее с двери.
2. Аккуратно отделите от двери верхний край изоляционной пленки с целью обеспечения доступа к механизму регулятора стеклоподъемника.
3. Опустите стекло таким образом, чтобы открылся доступ к болтам его крепления к регулятору через специальное окно в дверной раме.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

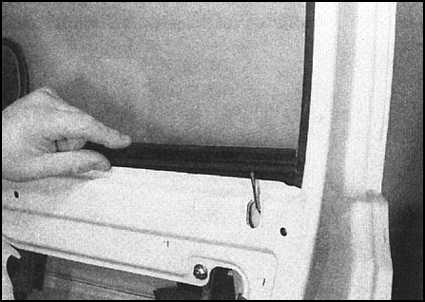

4. Аккуратно высвободите нижнюю уплотнительную ленту из оконного проема и снимите ее с двери.

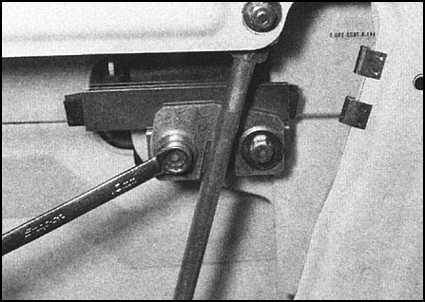

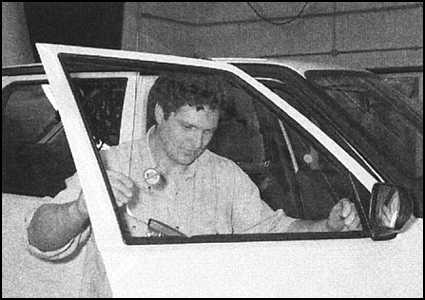

5. Выверните четыре болта крепления оконного стекла к регулятору стеклоподъемника, снимите шайбы, затем поднимите стекло вверх и извлеките его из двери.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia


Механизм регулятора стеклоподъемника передней двери


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выполните процедуры, описанные в параграфах со 2 по 4.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

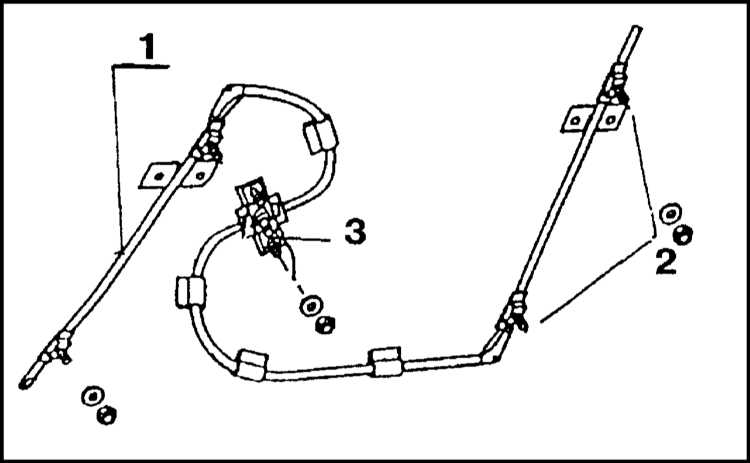

2. Компоненты механизма стеклоподъемника представлены на иллюстрации. Выверните четыре болта крепления стекла к регулятору стеклоподъемника, снимите шайбы, затем поднимите стекло в верхнее положение и подклейте его скотчем к дверной раме.

1 — Оболочка
2 — Ограничители перемещения стекла
3 — Ручка привода стеклоподъемника

3. На моделях, оборудованных электроприводом стеклоподъемников, отпустите фиксатор и рассоедините разъем электропроводки приводного мотора.

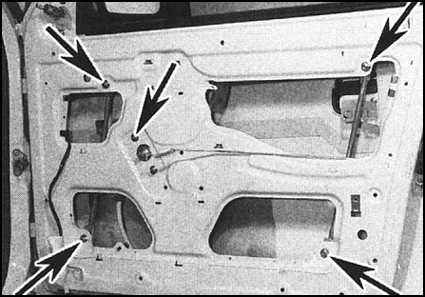

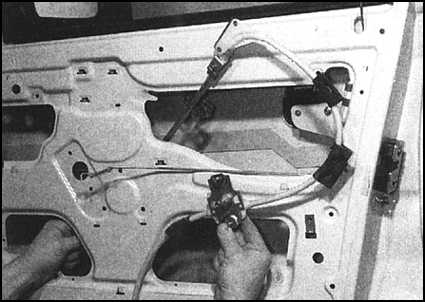

4. На всех моделях отдайте гайки крепления сборки регулятора к дверной раме, снимите шайбы, затем аккуратно извлеките сборку через предусмотренное отверстие.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia


Стекло задней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Выверните винты крепления внутренней ручки замка, снимите шайбы, затем отсоедините ручку от исполнительного штока замка и снимите ее с двери.
2. Аккуратно отделите от дверной рамы верхний край изоляционной пленки с целью обеспечения доступа к механизму регулятора стеклоподъемника.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

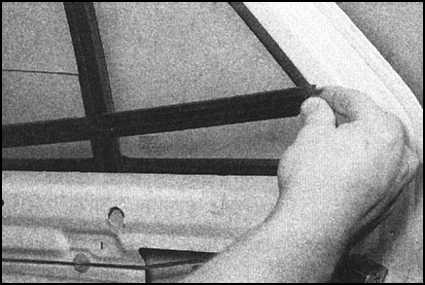

3. Полностью опустите стекло, затем высвободите из дверной рамы нижнюю уплотнительную ленту оконного проема.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

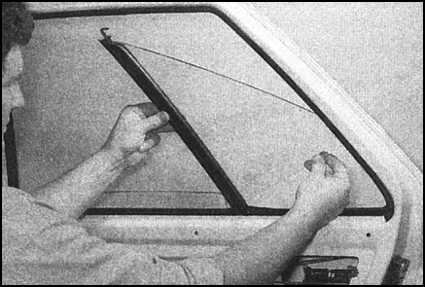

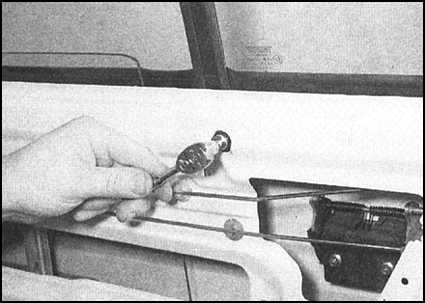

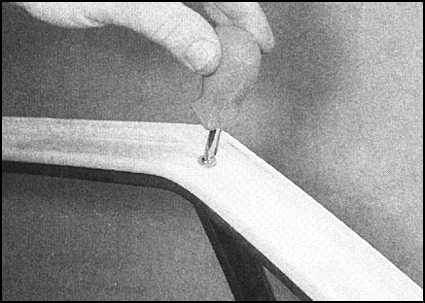

4. Отдайте винты крепления к двери направляющего желоба к двери, затем извлеките из дверной рамы сборку желоба с фиксированным стеклом задней форточки.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

5. Маркером обведите по периметру шайбы болтов крепления стекла к регулятору стеклоподъемника.

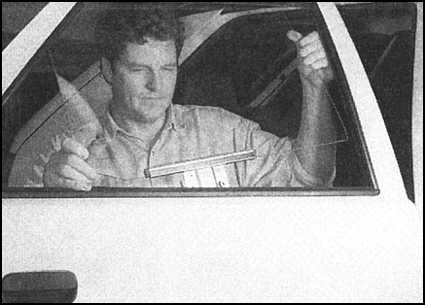

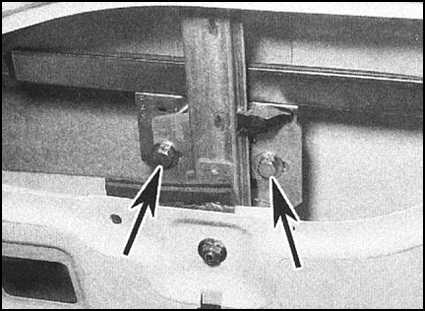

6. Выверните болты крепления стекла, снимите шайбы, затем поднимите стекло вверх и извлеките его из дверной рамы.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia


Механизм регулятора стеклоподъемника задней двери

 ПОРЯДОК ВЫПОЛНЕНИЯ

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

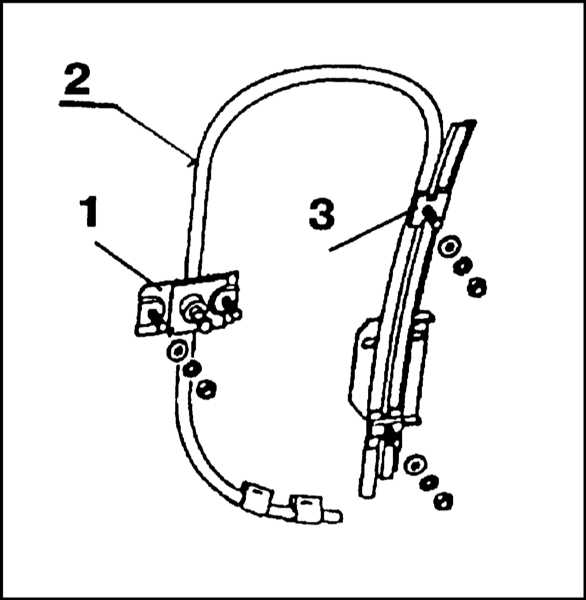

1. Компоненты механизма стеклоподъемника представлены на иллюстрации. Выполните процедуры, описанные в параграфах со 2 по 4.

1 — Место установки ручки
2 — Оболочка
3 — Направляющая

2. Маркером обведите шайбы болтов крепления оконного стекла к регулятору стеклоподъемника.
3. Выверните болты крепления стекла к регулятору, снимите шайбы, затем поднимите стекло в верхнее положение и подклейте его скотчем к дверной раме.

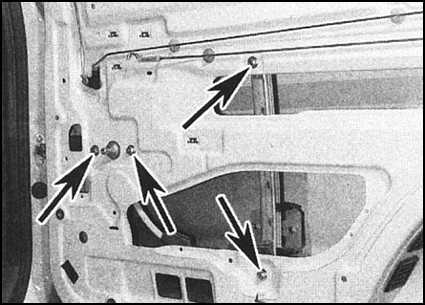

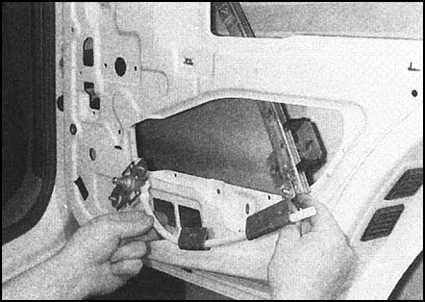

4. Отдайте гайки крепления сборки регулятора к дверной раме, снимите шайбы, затем аккуратно извлеките сборку через предусмотренное отверстие.

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

13.14 Снятие и установка дверных стекол и регуляторов стеклоподъемников Skoda Felicia

УСТАНОВКА

 ПОРЯДОК ВЫПОЛНЕНИЯ

Установка производится в обратном порядке. Обратите внимание на следующие моменты:

a) Проследите за правильностью установки уплотнительных лент оконных проемов;
b) При установке стекла проследите за правильностью посадки его в направляющих желобах. Прочно затяните болты крепления стекла к регулятору;
c) Прежде чем устанавливать на место изоляционную пленку и панель внутренней обивки двери (см. Раздел Снятие и установка панелей внутренней обивки дверей), проверьте исправность функционирования стеклоподъемника. В случае необходимости незначительная регулировка может быть произведена путем ослабления крепежных болтов и корректировки положения стекла на регуляторе.
