Шкода Фелиция. Снятие и установка катушки зажигания

Удостоверьтесь, что зажигание выключено, затем отсоедините отрицательный провод от батареи.

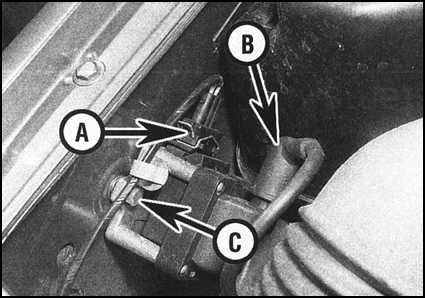

1. Катушка зажигания установлена в передней части брызговика арки правого колеса, по соседству с распределителем.

2. Рассоедините НВ разъем катушки, а также отсоедините от нее ВВ провод

3. Выверните крепежные болты и снимите катушку.

1. Катушечный модуль системы установлен на свечах зажигания в передней части двигателя.

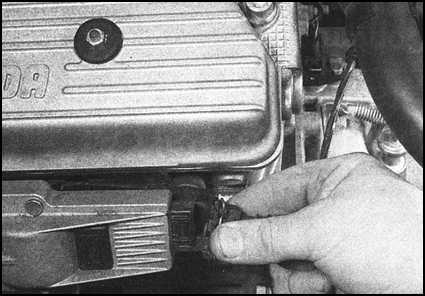

2. Рассоедините электрический разъем на торце модуля.

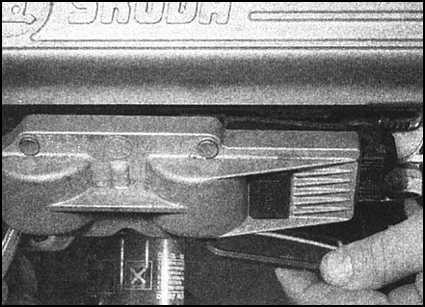

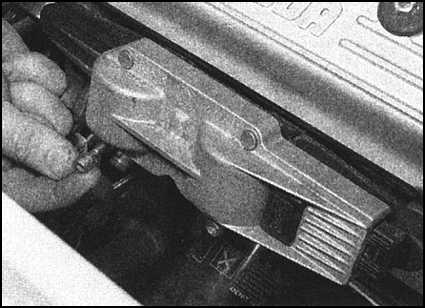

3. Выверните два крепежных болта в нижней части модуля.

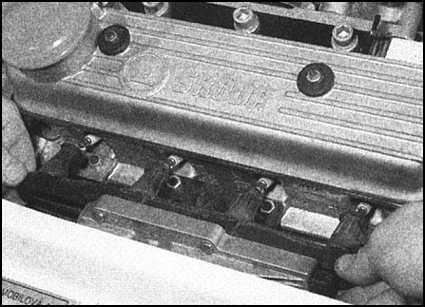

4. Аккуратно, стараясь не слишком сильно наклонять, снимите модуль со свечей зажигания.

1. Катушка зажигания установлена на брызговике арки левого колеса, рядом с ECU.
2. Рассоедините НВ электрический разъем и отсоедините от катушки ВВ провод.
3. Отдайте крепеж (гайки/болты) и снимите катушку с опорной пластины.

Установка производится в обратном порядке. Проследите за надежностью электрических соединений.
