Шкода Фелиция. Снятие и установка сборки воздухоочистителя и компонентов впускного тракта

1. Извлеките фильтрующий элемент воздухоочистителя.

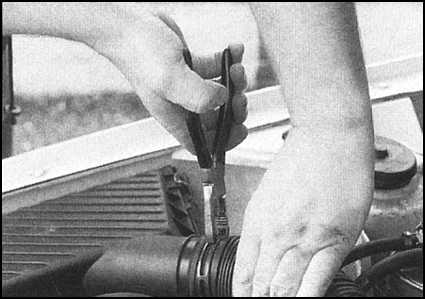

2. В двигательном отсеке сожмите плоскогубцами ножки большого пружинного хомута и отсоедините рукав подачи воздуха от крышки впускного трубопровода.

3. Кожух воздухоочистителя расположен на брызговике арки правого переднего колеса и закреплен посредством пластмассовой гайки. Две резиновые опоры кожуха при этом продеты в отверстия в брызговике. Отдайте гайку, высвободите резиновые опоры и извлеките кожух воздухоочистителя из двигательного отсека.
Впускной трубопровод с крышкой

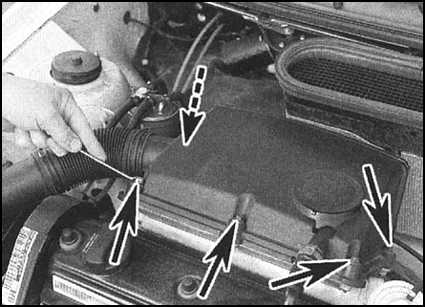

4. Выверните пять болтов крепления крышки впускного трубопровода.

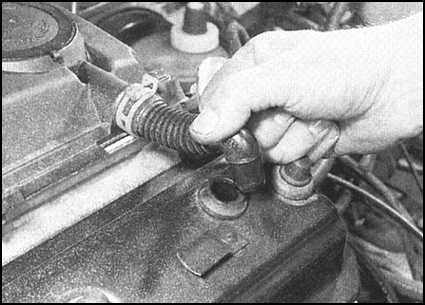

5. Снимите вентиляционный патрубок с крышки распределительного вала, либо отпустите хомут и отсоедините патрубок от крышки впускного трубопровода.

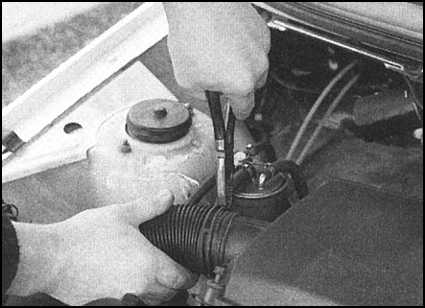

6. Если не проделали этого раньше, отпустите хомут и отсоедините впускной воздуховод.

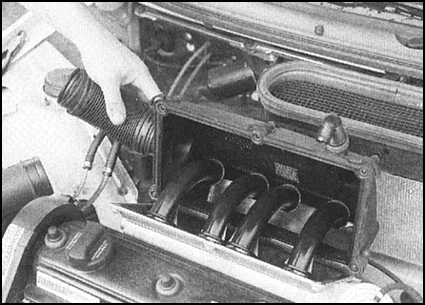

7. Поднимите крышку впускного трубопровода, откинув ее назад по двигательному отсеку. Крышка одета на впускные воздушные патрубки и не может быть с них снята до снятия трубопровода. Проверьте состояние резинового уплотнителя, в случае необходимости произведите замену.

8. Выверните болты крепления впускных воздушных патрубков - болты используются также для крепления трубопровода - и снимите сборку трубопровода с патрубками и крышкой с задней части головки цилиндров. Снимите установочную прокладку трубопровода.

Установка производится в обратном порядке. Если производилось снятие впускного трубопровода, не забудьте заменить уплотнительную прокладку. Проверьте состояние и проходимость вентиляционного патрубка. В случае необходимости прочистите его, либо замените.
