Шкода Фелиция. Снятие, установка и регулировка усилия натяжения ремня привода



Шкода Фелиция. Снятие, установка и регулировка усилия натяжения ремня привода

Снятие, установка и регулировка усилия натяжения ремня привода вспомогательных агрегатов

Общая информация

В зависимости от комплектации автомобиля вспомогательный приводной ремень используется для привода от шкива коленчатого вала таких устройств, как генератор, рулевой насос и компрессор кондиционера воздуха.

На некоторых моделях мультиреберный вспомогательный ремень оборудован устройством автоматической регулировки натяжения (в зависимости от маршрута прокладки и количества приводимых компонентов). На других моделях регулировка натяжения ремня производится путем изменения положения генератора.

При установке ремня следует позаботиться о регулировке усилия его натяжения.

СНЯТИЕ

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Запаркуйте автомобиль на ровной площадке, взведите стояночный тормоз и подоприте клиньями задние колеса. Отпустите гайки крепления правого переднего колеса.
2. Поддомкратьте передок автомобиля и установите его на подпорки. Снимите правое переднее колесо.
3. Выверните винты крепления крышки ремня.
4. Проверьте ремень на наличие фабричных указателей направления вращения. В случае необходимости нанесите соответствующую маркировку самостоятельно.


Модели с автоматическим натяжителем вспомогательного ремня


 ПОРЯДОК ВЫПОЛНЕНИЯ

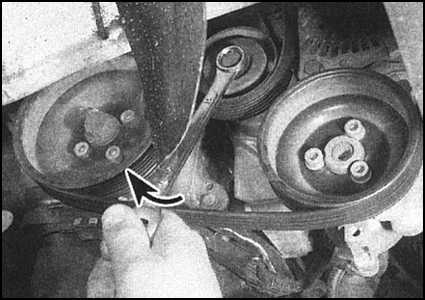

4.2.6 Снятие, установка и регулировка усилия натяжения ремня привода Skoda Felicia

Накинув рожковый ключ на центральную гайку натяжителя, разверните последний по часовой стрелке, преодолевая усилие пружины.


Модели без автоматического натяжителя вспомогательного ремня

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. На один-два оборота ослабьте верхний и нижний болты крепления генератора.
2. Сдвиньте генератор вниз до упора, поворачивая его вокруг верхней опоры и преодолевая сопротивление пружины.


Все модели


 ПОРЯДОК ВЫПОЛНЕНИЯ

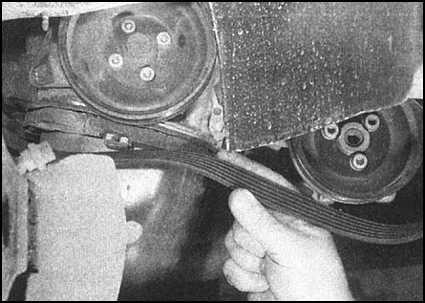

4.2.6 Снятие, установка и регулировка усилия натяжения ремня привода Skoda Felicia

Снимите ремень со шкива генератора, затем - с остальных шкивов.

Установка ремня и регулировка усилия его натяжения

 ПОРЯДОК ВЫПОЛНЕНИЯ

При установке ремня соблюдайте направление его вращения, ориентируясь по соответствующей маркировке.

Наденьте ремень на шкив коленчатого вала. Проследите за тем, чтобы ребра ремня правильным образом попали в ответные ручьи шкива.


Модели с автоматическим натяжителем


 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Накидным ключом разверните натяжитель ремня за центральную гайку по часовой стрелке.
2. Заведите ремень плоской стороной под ролик натяжителя, затем накиньте его на соответствующие шкивы. Проследите правильностью попадания ребер ремня в ручьи шкивов.
3. Натяжение ремня произойдет автоматически при отпускании натяжителя.


Модели без автоматического натяжителя

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Преодолевая сопротивление пружины, несколько раз сдвиньте генератор вниз до упора, проверяя исправность возвращения его в исходное положение при отпускании. В случае необходимости отпустите болты еще на пол-оборота.
2. Удерживая генератор в отжатом положении, наденьте ремень на его шкив. Отпустите генератор - ремень при этом должен натянуться под действием пружины.
3. Не затягивая болтов генератора, запустите двигатель, дайте ему поработать на холостых оборотах в течение около 10 секунд.
4. Заглушите двигатель и затяните с требуемым усилием сначала нижний болт, затем верхний.


Все модели

 ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите на место крышку ремня. Прочно затяните болты ее крепления.
2. Установите правое переднее колесо и опустите автомобиль на землю. Затяните гайки крепления колеса с требуемым усилием.
