Шкода Фабия. Замена тросов привода отопителя

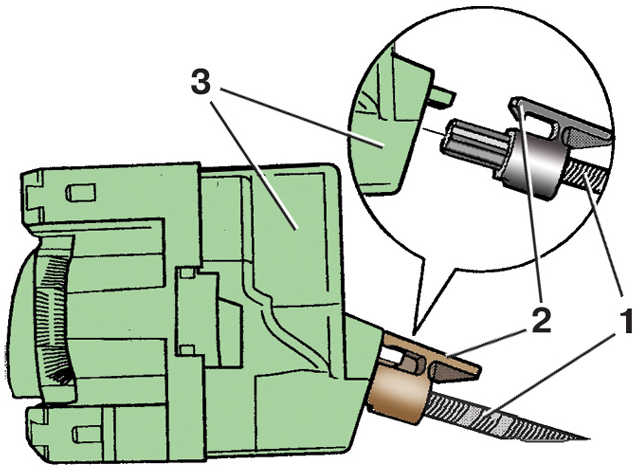

Отсоединение троса привода от панели управления отопителем

1 – трос;

2 – защелка;

3 – панель управления отопителем

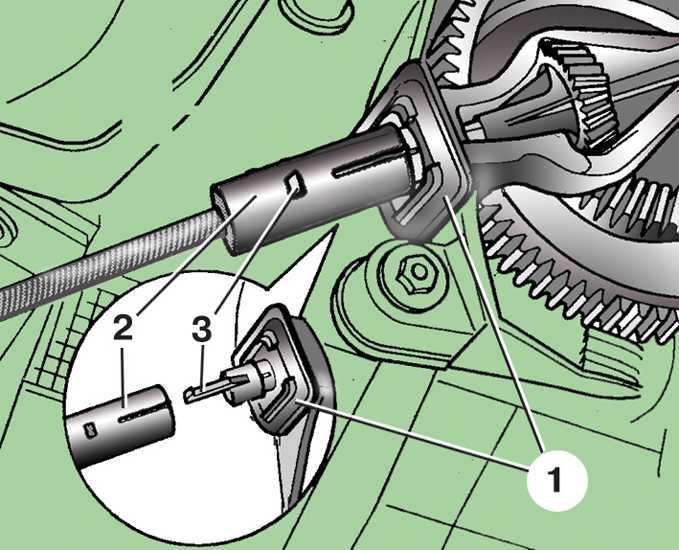

Отсоединение троса привода от отопителя

1 – регулировочное устройство отопителя;

2 – трос;

3 – защелка

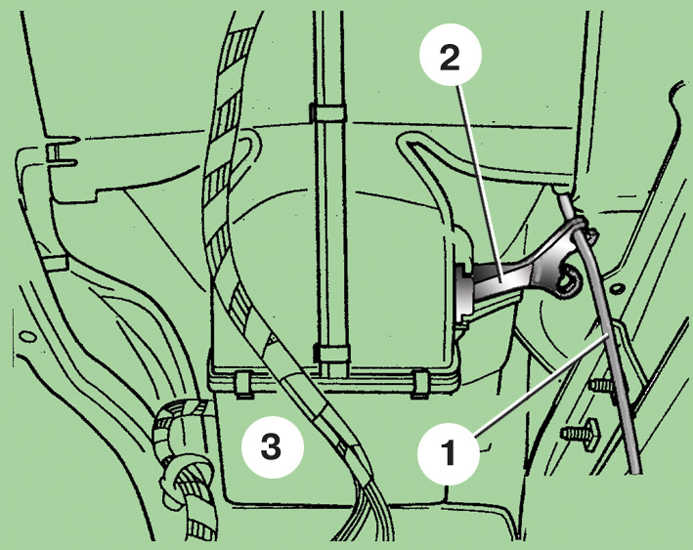

Фиксация троса привода отопителя в держателе

1 – трос;

2 – держатель;

3 – отопитель

Длина троса 6 (см. рис. Снятие панели управления отопителем) привода воздухораспределительных заслонок в оболочке синего цвета составляет 250 мм, длина троса 4 привода заслонки радиатора отопителя в оболочке фиолетового цвета – 256 мм.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите кожух центральной консоли панели приборов, протолкнув при этом панель управления отопителем внутрь (см. подраздел 11.6).

2. Нажав на язычок защелки 2 (см. рис. Отсоединение троса привода от панели управления отопителем), отсоедините один конец троса 1 привода воздухораспределительных заслонок от панели 3 управления отопителем.

3. Вдавив с помощью отвертки защелку 3 (см. рис. Отсоединение троса привода от отопителя), отсоедините другой конец троса 2 от отопителя.

4. Выньте трос 1 (см. рис. Фиксация троса привода отопителя в держателе) из держателя 2 на отопителе.

5. Аналогично снимите трос привода заслонки радиатора отопителя.

6. Подсоедините и зафиксируйте трос привода воздухораспределительных заслонок на регулировочном устройстве на отопителе.

7. С помощью троса поверните заслонку обдува ветрового стекла так, чтобы она была полностью открыта (см. ниже).

8. Установите ручку на панели управления отопителем в положение «обдув ветрового стекла».

9. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.

10. Закрепите в держателе на отопителе трос привода воздухораспределительных заслонок.

Предупреждение

При установленной панели приборов заслонка обдува ветрового стекла не видна. В этом случае подсоедините тросы к панели управления отопителем и включите вентилятор на максимальную скорость. Установите ручку на панели управления отопителем в положение «обдув ветрового стекла». Убедитесь, что из решетки обдува ветрового стекла поступает воздух, а из сопел обдува ног – нет. В противном случае отсоедините трос привода воздухораспределительных заслонок от панели управления, поверните ручку управления подачей воздуха на 360°, вновь подсоедините трос и еще раз проверьте правильность работы отопителя.

11. Подсоедините и зафиксируйте трос привода заслонки радиатора отопителя на рычаге отопителе.

12. Поверните трос по часовой стрелке до упора.

13. Установите ручку на панели управления отопителем в положение «отопление выключено».

14. В этом положении подсоедините трос к панели управления отопителем и зафиксируйте его.

15. Поворачивая ручку температуры воздуха на панели управления отопителем, проверьте работу отопителя.
