Галогеновые
лампы при работе нагреваются до высокой температуры. Не касайтесь колбы
лампы руками: на ней останутся жировые следы, из-за которых лампа быстро
перегорит. Если вы нечаянно коснулись колбы, протрите ее чистой тряпкой,
смоченной спиртом.
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Для
удобства работы с левой фарой снимите боковую
крышку аккумуляторной батареи.
2.Отсоедините
провод от клеммы «-» аккумуляторной батареи.

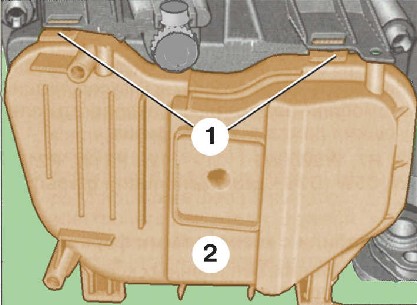

3.Нажав
на два пружинных фиксатора 1 (см. рис.Снятие
крышки фары), снимите крышку 2 фары.

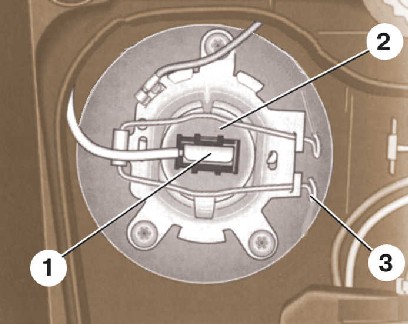

4.Отсоедините
колодку 1 (см. рис.Замена
лампы дальнего света) с проводами от
патрона лампы дальнего света.
5.Выведите
концы пружинного фиксатора 3 из крючков на
корпусе фары и поверните фиксатор в сторону.
6.Выньте
лампу 2 дальнего света.
7.Вставьте
новую лампу, не касаясь пальцами стеклянной
колбы. При этом выступы на корпусе фары должны
войти в отверстия на цоколе лампы.
8.Поверните
пружинный фиксатор на место и зацепите его концы
за крючки на корпусе фары. Затем подсоедините к
патрону лампы колодку с проводами.
9.Установите
на место и зафиксируйте крышку фары.

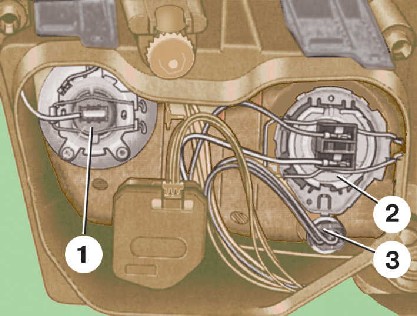

10.Лампу
2 (см. рис.Расположение
ламп в фаре) ближнего света заменяют
так же, как лампу дальнего света.
ЛАМПА ГАБАРИТНОГО СВЕТА
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Нажав
на два пружинных фиксатора 1 (см. рис.Снятие
крышки фары), снимите крышку 2 фары.
3.Потянув
на себя, выньте патрон с лампой 3 (см. рис.Расположение
ламп в фаре) габаритного света из
корпуса фары.
4.Выньте
лампу габаритного света из патрона, вставьте
новую лампу и установите патрон на место.
5.Установите
на место и зафиксируйте крышку фары.
ЛАМПА ПЕРЕДНЕГО УКАЗАТЕЛЯ ПОВОРОТА

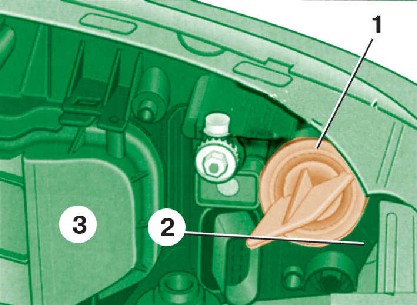

Замена лампы переднего указателя
поворота
1 – патрон;
2 – корпус указателя поворота;
3 – фара
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Выньте
патрон 1 (см. рис.Замена
лампы переднего указателя поворота) с
лампой из корпуса 2 указателя поворота, повернув
его против часовой стрелки.
3.Нажмите
на лампу, поверните ее против часовой стрелки и
выньте из патрона.
4.Вставьте
новую лампу в патрон и зафиксируйте ее, повернув
по часовой стрелке до упора.
ЛАМПА ПРОТИВОТУМАННОЙ ФАРЫ

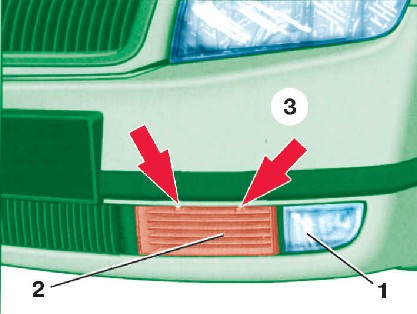

Снятие
вентиляционной решетки
1 – противотуманная фара;
2 – вентиляционная решетка;
3 – передний буфер

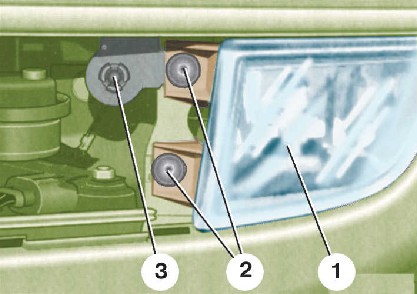

Снятие противотуманной фары
1 – противотуманная фара;
2 – винты;
3 – датчик температуры окружающего воздуха

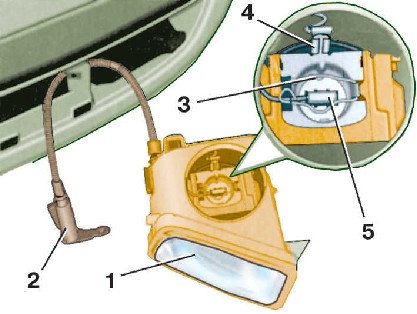

Замена лампы противотуманной фары
1 – противотуманная фара;
2 – датчик температуры окружающего воздуха;
3 – пружинный фиксатор;
4 – наконечник провода;
5 – лампа
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.С
помощью отвертки отожмите два фиксатора в
местах, указанных стрелками на рис.Снятие
вентиляционной решетки, вентиляционной
решетки 2 (начиная с ближайшего к центру
фиксатора) и снимите решетку 2 с переднего
буфера.
3.Отверните
винты 2 (см. рис.Снятие
противотуманной фары) крепления фары.
Обратите внимание, что верхний винт левой фары
крепит еще и датчик 3 температуры окружающего
воздуха.
4.Выньте
фару 1 (см. рис.Замена
лампы противотуманной фары) из буфера и
снимите заглушку.
5.Отсоедините
наконечник 4 провода.
6.Выведите
концы пружинного фиксатора 3 из крючков на
корпусе фары и поверните фиксатор в сторону.
7.Выньте
лампу 5 с проводом.
8.Вставьте
новую лампу, не касаясь пальцами стеклянной
колбы. При этом выступы на корпусе фары должны
войти в отверстия на патроне лампы.
9.Поверните
пружинный фиксатор на место, зацепите его концы
за крючки на корпусе фары и подсоедините к
колодке с проводом. Установите заглушку.
10.Установите
на место противотуманный фонарь и вентиляционную
решетку.
ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ ХЭТЧБЕК)

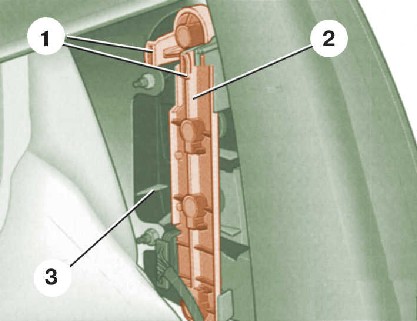

Снятие
держателя ламп заднего фонаря
1 – защелки;
2 – держатель ламп;
3 – фонарь
Держатель с лампами заднего фонаря
1 – лампа сигнала торможения;
2 – лампа указателя поворота;
3 – лампа света заднего хода;
4 – лампа габаритного света (в левом фонаре она является
также противотуманной лампой);
5 – держатель ламп
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
дверь задка и откиньте край обивки, чтобы
получить доступ к фонарю 3 (см. рис.Снятие
держателя ламп заднего фонаря).
3.Сожмите
две пластмассовые защелки 1 на верхней части
держателя 2 ламп, чтобы они вышли из зацепления
с корпусом фонаря.
4.Выньте
держатель 2 ламп из корпуса фонаря.
5.Нажмите
на перегоревшую лампу, поверните ее против
часовой стрелки и выньте из держателя 5 (см.
рис.Держатель
с лампами заднего фонаря).
6.Вставьте
новую лампу в держатель и зафиксируйте ее,
повернув по часовой стрелке до упора.
7.Вставьте
в корпус фонаря сначала нижнюю часть держателя,
затем верхнюю, зафиксировав держатель в корпусе.
При этом должны быть слышны щелчки.
8.Установите
обивку на место.
ЛАМПЫ ЗАДНЕГО ФОНАРЯ (КУЗОВ СЕДАН И
УНИВЕРСАЛ)

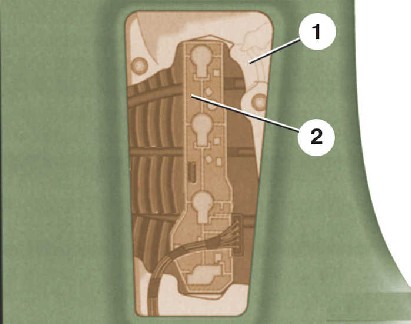

Вид из багажника на задний фонарь
кузовов седан и универсал
1 – задний фонарь;
2 – держатель ламп
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
крышку багажника.
3.Аккуратно
снимите крышку с обивки багажника, закрывающую
доступ к фонарю 1 (см. рис.Вид
из багажника на задний фонарь кузовов седан и
универсал).
4.Отверните
винты крепления и выньте держатель 2 ламп из
корпуса фонаря.
5.Нажмите
на перегоревшую лампу, поверните ее против
часовой стрелки и выньте из держателя.
6.Вставьте
новую лампу в держатель и зафиксируйте ее,
повернув по часовой стрелке до упора.
7.Установите
держатель в корпус фары и закрепите его винтами.
8.Установите
на место крышку обивки.
ЛАМПА ФОНАРЯ ОСВЕЩЕНИЯ НОМЕРНОГО ЗНАКА

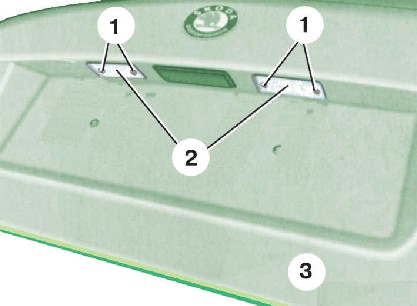

Крепление фонаря освещения номерного знака
1 – винты;
2 – фонарь;
3 – крышка багажника
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
крышку багажника.
3.Отверните
два винта 1 (см. рис.Крепление
фонаря освещения номерного знака)
крепления фонаря освещения номерного знака.
4.Выньте
фонарь 2 из крышки багажника.
5.Выньте
лампу и вставьте новую.
6.Установите
фонарь на место так, чтобы резиновый уплотнитель
поместился ровно, без складок. Закрепите фонарь
винтами.
ЛАМПЫ ПЛАФОНА ОСВЕЩЕНИЯ САЛОНА И
НАПРАВЛЕННОГО СВЕТА

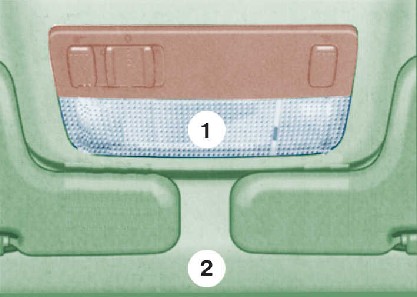

Плафон освещения салона
1 – рассеиватель;
2 – обивка потолка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Аккуратно
поддев отверткой в передней части (указано
стрелкой), снимите рассеиватель 1 (см. рис.Плафон
освещения салона).
3.Выньте
лампу плафона освещения салона и вставьте новую.
4.Для
замены лампы направленного света выньте ее из
патрона и установите новую.
5.Установите
рассеиватель в обратном порядке и зафиксируйте
его в обивке потолка.
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНИКА (КУЗОВ ХЭТЧБЕК И УНИВЕРСАЛ)

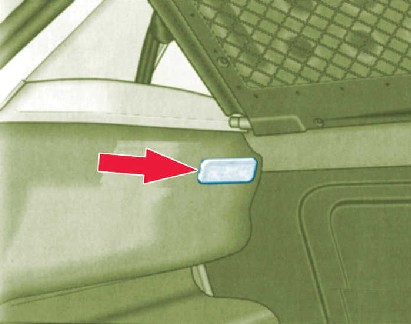

Снятие плафона освещения багажника
(кузов хэтчбек и универсал)
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
дверь задка и снимите заднюю полку.
3.Аккуратно
поддев отверткой в месте, указанном стрелкой на
см. рис.Снятие
плафона освещения багажника (кузов хэтчбек и
универсал), выньте плафон из обивки
багажника.
4.Отсоедините
от плафона провода.
5.Выньте
лампу и вставьте новую.
6.Подсоедините
к плафону провода.
7.Установите
в обивку сначала переднюю часть плафона, а
затем, вдавив заднюю часть, зафиксируйте его.
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ БАГАЖНИКА (КУЗОВ СЕДАН)

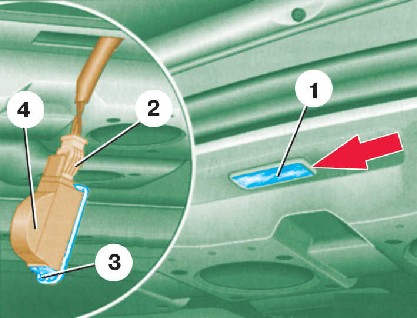

Снятие плафона освещения багажника
(кузов седан)
1 – плафон;
2 – соединительная колодка;
3 – фиксатор корпуса плафона;
4 – корпус плафона
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
дверь задка.
3.Аккуратно
поддев отверткой в месте, указанном стрелкой на
рис.Снятие
плафона освещения багажника (кузов седан),
выньте плафон 1.
4.Отсоедините
от плафона 1 колодку 2 с проводами.
5.Отожмите
фиксатор 3 и снимите корпус 4 плафона.
6.Выньте
лампу и вставьте новую.
7.Установите
корпус и подсоедините к плафону колодку с
проводами.
8.Установите
в обивку сначала заднюю часть плафона, а затем,
вдавив переднюю часть, зафиксируйте его.
ЛАМПА ПЛАФОНА ОСВЕЩЕНИЯ ВЕЩЕВОГО ЯЩИКА

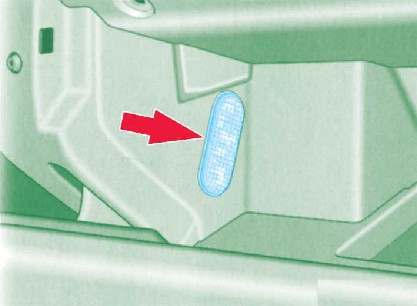

Снятие плафона освещения вещевого ящика
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Откройте
крышку вещевого ящика.
3.Аккуратно
поддев отверткой в месте, указанном стрелкой на
рис.Снятие
плафона освещения вещевого ящика,
выньте плафон.
4.Нажав
на фиксаторы, отсоедините от плафона колодку с
проводами.
5.Выньте
лампу и вставьте новую.
6.Подсоедините
к плафону колодку с проводами.
7.Аккуратно
вдавите плафон в боковую стенку вещевого ящика,
начиная с его нижней части.
ЛАМПА СИГНАЛЬНОГО ФОНАРЯ В ДВЕРИ

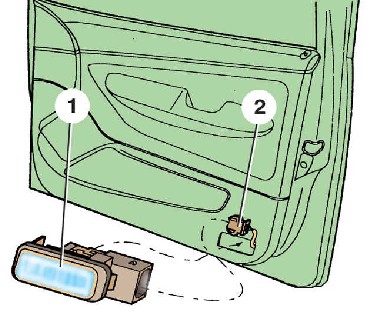

Замена лампы сигнального фонаря в двери
1 – фонарь;
2 – колодка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Аккуратно
поддев отверткой, выньте фонарь 1 (см. рис.Замена
лампы сигнального фонаря в двери) из
двери.
3.Отсоедините
от фонаря колодку 2 с проводами.
4.Выньте
лампу и вставьте новую.
5.Подсоедините
к фонарю колодку с проводами.
6.Аккуратно
вдавите фонарь в дверь.
ЛАМПА БОКОВОГО ПОВТОРИТЕЛЯ УКАЗАТЕЛЯ ПОВОРОТА

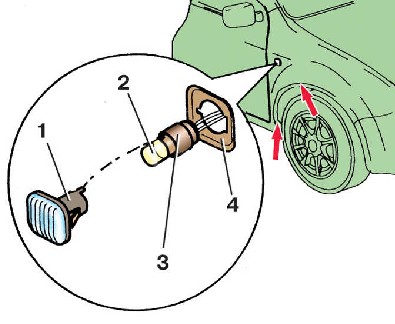

Детали бокового повторителя указателя
поворота
1 – корпус повторителя;
2 – лампа;
3 – защитный чехол;
4 – прокладка
ПОРЯДОК ВЫПОЛНЕНИЯ
1.Отсоедините
провод от клеммы «-» аккумуляторной батареи.
2.Отверните
два винта крепления локаря в колесной ниши,
показанные стрелками на рис.Детали
бокового повторителя указателя поворота.
3.С
внутренней стороны крыла сожмите пластмассовые
защелки и вытолкните повторитель наружу.
4.Снимите
корпус 1 с защитного чехла 3.
5.Замените
лампу 2 и установите на чехол 3 корпус 1.
6.Установите
повторитель в отверстие крыла и прижмите его к
крылу так, чтобы он зафиксировался. При этом
обратите внимание, что более широкая защелка
корпуса 1 должна быть направлена в сторону
передней части автомобиля.
