Шкода Фабия. Замена провода датчика частоты вращения колеса (система ABS)

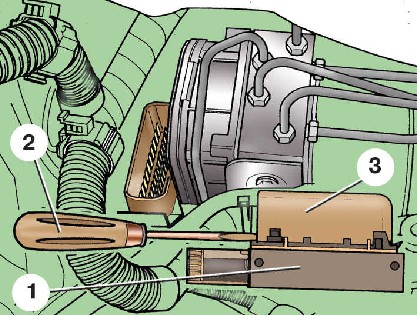

Снятие крышки соединительной колодки

1 – соединительная колодка;

2 – отвертка;

3 – крышка

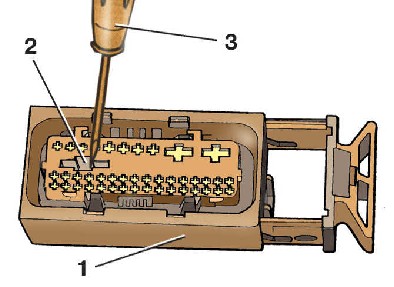

Отсоединение жгута проводов от колодки блока управления ABS

1 – соединительная колодка;

2 – фиксатор;

3 – отвертка

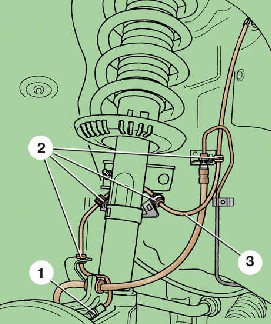

Крепление провода датчика частоты вращения переднего колеса

1 – соединительная колодка;

2 – держатель;

3 – провод

Предупреждение

Провода ABS экранированные и ремонту не подлежат

В данном разделе описана замена проводов датчиков передних колес. Поскольку для замены проводов датчиков задних колес нужен специальный инструмент и соединительные втулки проводов, эту работу рекомендуется проводить на станции технического обслуживания.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите верхний кожух двигателя (см. подраздел 2.1).

2. На моделях с дизельным двигателем 1,9 л, 74 кВт снимите воздуховод воздухонаддува, а также шланг между впускной трубой двигателя и верхним воздуховодом.

3. Выдвиньте фиксатор 2 (см. рис. Отсоединение колодки от блока управления ABS) колодки и, потянув вверх, отсоедините колодку 3 от блока 1 управления.

4. Поддев отверткой 2 (см. рис. Снятие крышки соединительной колодки), снимите крышку 3 колодки.

5. С помощью отвертки 3 (см. рис. Отсоединение жгута проводов от колодки блока управления ABS) передвиньте фиксатор 2 фиолетового цвета в направлении, указанном стрелкой, чтобы освободить провода в колодке.

6. Разъедините жгут проводов.

7. Вытолкните соответствующие провода из колодки. Номера контактов приведены на рис. Нумерация контактов (1–42) соединительной колодки блока управления ABS и в табл. Цепи, подсоединяемые к контактам колодки.

8. Снимите соответствующее колесо.

9. Отсоедините колодку 1 (см. рис. Крепление провода датчика частоты вращения переднего колеса) с проводами от датчика частоты вращения колеса.

10. Выньте провод 3 из держателей 2.

11. Установите провод в обратном порядке.

12. После закрепления провода в держателях покрутите рулевое колесо до упора вправо и влево, чтобы убедиться, что провод не натягивается и ни за что не цепляется.

13. При подсоединении провода к колодке блока управления проследите, чтобы изоляция провода была вставлена до упора в отверстие колодки. Оплетку жгута проводов зафиксируйте новыми хомутами.
