Шкода Фабия. Тормозной механизм заднего колеса (барабанный)

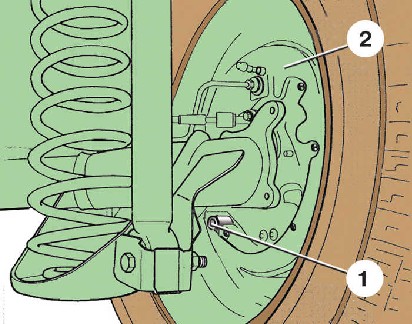

Проверка толщины фрикционных накладок тормозных колодок

1 – заглушка;

2 – тормозной щит

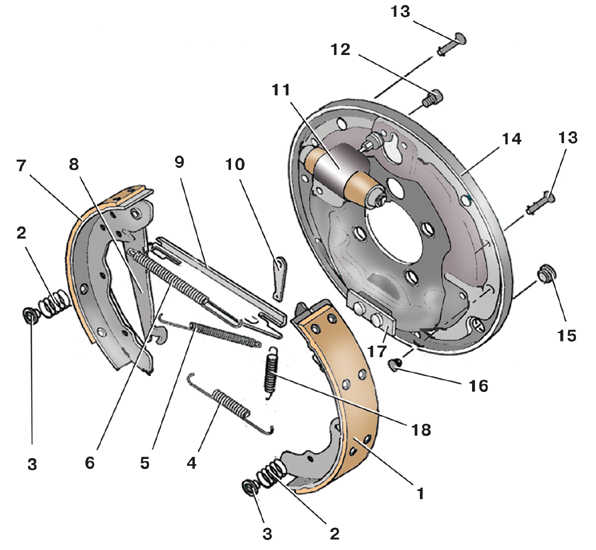

Детали тормозного барабанного механизма заднего колеса

1 – передняя тормозная колодка;
2 – пружина;
3 – чашка;
4– нижняя стяжная пружина;
5 – поджимная пружина распорной
планки;
6 – верхняя стяжная пружина;
7– задняя тормозная колодка;
8 – рычаг ручного привода;
9 – распорная планка;

10 – регулировочный клин;
11 – колесный цилиндр;
12 – болт крепления колесного цилиндра;
13 – стойка;
14 – тормозной щит;
15 – заглушка;
16 – упор тормозной колодки;
17 – нижняя опора колодок;
18 – поджимная пружина регулировочного клина

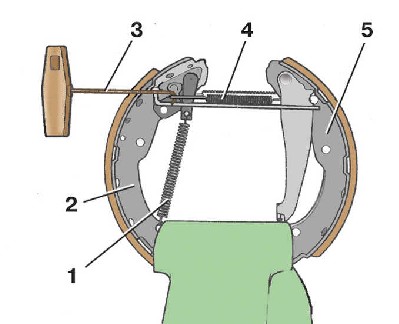

Разборка тормозных колодок

1 – поджимная пружина
регулировочного клина;

2 – передняя тормозная колодка;

3 – крючок;

4 – верхняя стяжная пружина;

5 – задняя тормозная колодка

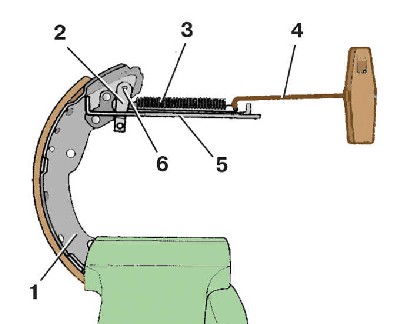

Снятие распорной планки

1 – передняя тормозная колодка;

2 – регулировочный клин;

3 – поджимная пружина распорной планки;

4 – крючок;

5 – распорная планка;

6 – выступ на регулировочном клине

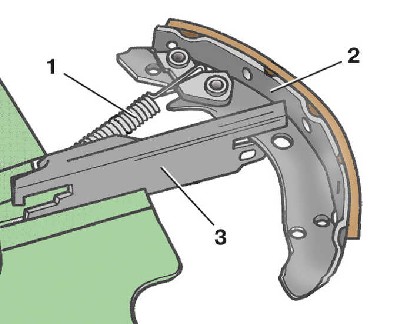

Установка распорной планки

1 – поджимная пружина распорной планки;

2 – передняя тормозная колодка;

3 – распорная планка

Минимально допустимая толщина фрикционной накладки (без основания) – 1,5 мм.

Проверить толщину и состояние тормозных колодок, не снимая колеса, можно через контрольное отверстие на внутренней стороне тормозного щита 2 (см. рис. Проверка толщины фрикционных накладок тормозных колодок), закрытое заглушкой 1.

Замените тормозные колодки в следующих случаях:

  – толщина фрикционной накладки менее допустимой;
  – поверхность накладок замаслена;
  – накладки непрочно соединены с основанием;
  – на накладках глубокие борозды и сколы.

Предупреждение

Комплекты колодок необходимо заменять сразу с обеих сторон передней подвески.

Не применяйте бензин, дизельное топливо или какие-либо другие минеральные растворители для очистки тормозов.

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите тормозной барабан (см. подраздел 9.7.2).

2. Нажмите с помощью плоскогубцев на чашку 3 (см. рис. Детали тормозного барабанного механизма заднего колеса), поверните ее на 90° (удерживая стойку 13 с обратной стороны тормозного щита 14), снимите чашку 3 вместе с пружиной 2 и выньте стойку 13 с обратной стороны тормозного щита. Таким же образом снимите стойку с пружиной и чашкой другой колодки.

3. С помощью отвертки выведите нижние мыски основания колодок 1 и 7 из нижней опоры 17.

4. Отсоедините от колодок нижнюю стяжную пружину 4.

5. Отсоедините трос привода стояночного тормоза от рычага 8 ручного привода.

6. Осторожно разведя колодки 1 и 7, снимите их с тормозного щита 14.

7. Зажмите тормозные колодки в тиски.

8. Снимите поджимную пружину 1 (см. рис. Разборка тормозных колодок) регулировочного клина.

9. Снимите верхнюю стяжную пружину 4 и выньте из тисков заднюю колодку 5 (с рычагом ручного привода).

10. Снимите поджимную пружину 3 (см. рис. Снятие распорной планки) распорной планки.

11. Снимите распорную планку 5 с регулировочным клином 2.

12. Перед установкой новых колодок сведите поршни колесного цилиндра 11 (см. рис. Детали тормозного барабанного механизма заднего колеса), надавив на них с помощью двух монтировок.

13. Смажьте места контакта распорной планки с колодкой твердой пластичной смазкой G 000 650 или другой консистентной смазкой.

14. Подсоедините поджимную пружину 1 (см. рис. Установка распорной планки) распорной планки к передней колодке 2 и установите на колодку распорную планку 3.

15. Подсоедините другой конец поджимной пружины к распорной планке.

16. Установите регулировочный клин, направив выступ 6 (см. рис. Снятие распорной планки) на клине наружу.

17. Вложите заднюю тормозную колодку в прорезь распорной планки, предварительно смазав места контакта планки с колодкой твердой пластичной смазкой G 000 650 или другой консистентной смазкой.

18. Установите верхнюю стяжную пружину 6 (см. рис. Детали тормозного барабанного механизма заднего колеса).

19. Установите поджимную пружину 18 регулировочного клина.

20. Осторожно установите тормозные колодки на тормозной щит.

21. Подсоедините трос привода стояночного тормоза к рычагу 8 ручного привода.

22. Смажьте места контакта нижней возвратной пружины и колодок твердой пластичной смазкой G 000 650 или другой консистентной смазкой.

23. Установите нижнюю стяжную пружину 4 и введите концы колодок в нижнюю
опору 17.

24. Установите стойки 13 с обратной стороны тормозного щита, наденьте на них пружины 2 и зафиксируйте их с помощью чашек 3 (повернув их на 90°).

25. Установите тормозной барабан.

26. Несколько раз нажмите на педаль тормоза, чтобы поршни заняли рабочее положение.

27. Отрегулируйте стояночный тормоз и установите колесо. Болты крепления колеса окончательно затягивайте только на автомобиле, стоящем на земле.

Момент затяжки болтов крепления колеса – 120 Н·м.
