1. Проверьте
и, при необходимости, отрегулируйте положение
рейки рулевого механизма (см. подраздел
8.4.4). |
2. Смажьте

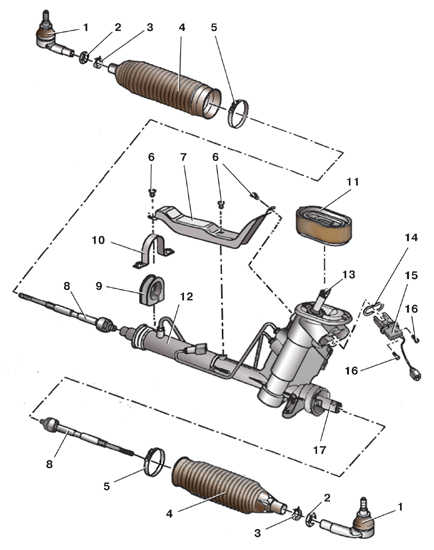

мыльным раствором подушку 9 (см. рис. Детали
рулевого механизма (с усилителем))
опоры рулевого механизма, чтобы облегчить
установку на нее крепежной скобы 10. |
3. Установите
рулевой механизм 22 (см. рис. Крепление
рулевого механизма на автомобиле (с усилителем))
на балку 21 передней подвески и вверните новые
болты 18 его крепления, окончательно не
затягивая их. |
4. Проверьте
правильность установки уплотнителя 11 (см. рис. Детали
рулевого механизма (с усилителем)) на
корпусе рулевого механизма. |
5. Осторожно
поднимите балку так, чтобы можно было
подсоединить магистрали и датчик к рулевому
механизму, введя при этом в отверстие щита
передка вал приводной шестерни рулевого
механизма. |
6. Подсоедините
датчик 6 (см. рис. Крепление
рулевого механизма на автомобиле (с усилителем))
усилителя к рулевому механизму, установив новую
прокладку 5, и закрепите двумя болтами 7 с
внутренними шестигранниками. |
7. Подсоедините
к картеру рулевого механизма напорную 16 и
возвратную 12 магистрали, используя при этом
новые уплотнительные кольца 13 и 15. Обратите
внимание, у возвратной магистрали уплотнительное
кольцо круглого сечения. |
8. Закрепите
балку передней подвески. |
9. Затяните
соответствующим моментом новые болты 18
крепления рулевого механизма к балке передней
подвески. |
10. Подсоедините
рулевые тяги к поворотным рычагам. |
11. Подсоедините
стойки к штанге стабилизатора поперечной
устойчивости и завинтите гайки крепления. |
12. Прикрепите
заднюю опору 20 к коробке передач двумя новыми
болтами 19. |
13. На
моделях с приемной трубой глушителя, проходящей
под балкой передней подвески, установите
приемную трубу с нейтрализатором. |
14. Установите
грязезащитный щиток и передние колеса. |
15. Опустите
автомобиль на колеса. |
16. Зафиксируйте
провод датчика усилителя рулевого управления в
трех держателях 4 (см. рис. Элементы
гидравлического усилителя рулевого управления). |
17. Наденьте
на вал приводной шестерни рулевого механизма
вилку 3 (см. рис. Крепление
рулевого механизма на автомобиле (с усилителем))
карданного шарнира и зафиксируйте вилку новым
стяжным болтом 4. |
18. Вставьте
в отверстие щита передка уплотнитель 11 (см.
рис. Детали
рулевого механизма (с усилителем)).
Убедитесь, что он расположился ровно и плотно. |
19. Установите
кожух 2 (см. рис. Крепление
кожуха карданного вала рулевой колонки)
карданного вала рулевой колонки и закрепите его
двумя пластмассовыми гайками 1. |
20. Залейте
рабочую жидкость в гидравлическую систему
усилителя рулевого управления (см. подраздел
8.5.10). |
21. Установите
на место аккумуляторную батарею. |
22. Установите
воздушный фильтр, если его снимали. |
23, Проверьте
и, при необходимости, отрегулируйте углы
установки колес. |
24. Рекомендуется
на станции технического обслуживания проверить
работу электрической части системы усилителя
рулевого управления с помощью специального
электронного прибора. |
