Шкода Фабия. Замена наконечника рулевой тяги (без усилителя)

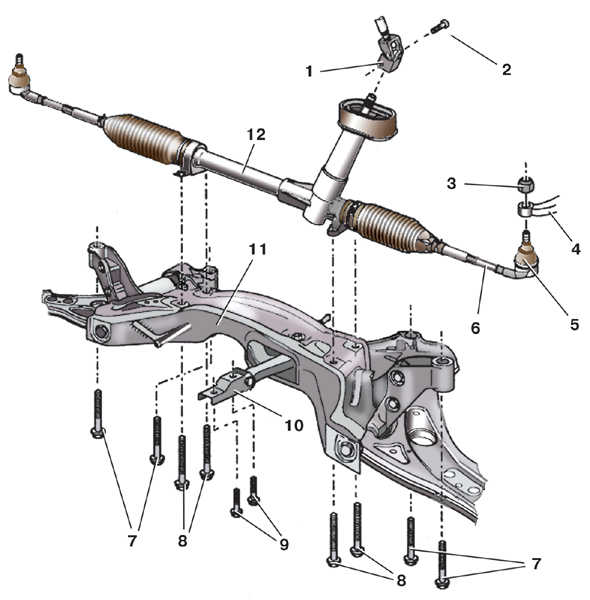

Крепление рулевого механизма на автомобиле (без усилителя)

1 – вилка карданного шарнира;
2 – стяжной болт;
3 – гайка;
4 – поворотный рычаг;
5 – наконечник рулевой тяги в сборе с шаровым шарниром;
6 – контргайка;

7 – болты крепления балки передней подвески;
8 – болты крепления рулевого механизма;
9 – болты крепления задней опоры силового агрегата;
10 – задняя опора силового агрегата;
11 – балка передней подвески;
12 – рулевой механизм

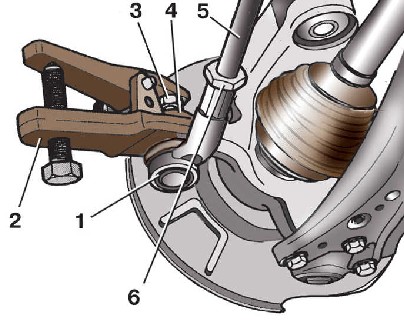

Выпрессовка пальца шарового шарнира наконечника рулевой тяги

1 – наконечник;

2 – съемник;

3 – гайка;

4 – поворотный рычаг;

5 – тяга;

6 – контргайка

Рулевая тяга в сборе

1 – наконечник;

2 – контргайка;

3 – тяга

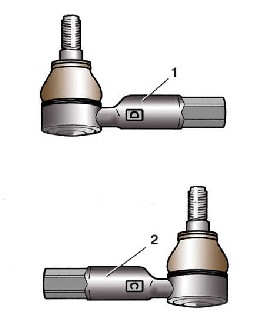

Маркировка наконечников рулевых тяг

1 – левый наконечник;

2 – правый наконечник

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. При увеличении свободного хода (люфте) рулевого колеса или значительном увеличении усилия, необходимого для его поворота, проверьте осевой и радиальный зазоры в шаровых шарнирах наконечников рулевых тяг.

2. Если при покачивании тяги рукой в разные стороны ощущается люфт в шарнире или появилась коррозия на шаровом пальце, замените шаровой шарнир в сборе с наконечником (проверку проводите при вывешенных передних колесах).

3. Обязательно замените рваный защитный чехол шарового шарнира, иначе попавшие в шарнир грязь и вода быстро выведут его из строя.

Предупреждение

Гайки пальцев шаровых шарниров самоконтрящиеся, поэтому после каждого отворачивания их нужно заменять новыми.

Замена

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите соответствующее колесо.

2. Очистите контргайку 6 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)) наконечника рулевой тяги и гайку 3 пальца шарового шарнира.

3. Ослабьте затяжку контргайки 6 наконечника, удерживая от проворачивания вторым ключом тягу за шестигранник.

4. Отверните гайку 3 пальца шарового шарнира.

5. Установите съемник 2 (см. рис. Выпрессовка пальца шарового шарнира наконечника рулевой тяги) и выпрессуйте палец шарового шарнира из поворотного рычага.

6. Если по каким-либо причинам тяга от поворотного рычага отсоединяется без замены наконечника 1, то в зависимости от конструкции съемника оставьте гайку 3 крепления навинченной на несколько витков на пальце шарнира, чтобы не повредить его резьбу.

7. Отсоедините рулевую тягу 5 от поворотного рычага 4.

8. Отверните наконечник 1 (см. рис. Рулевая тяга в сборе), удерживая от проворачивания тягу 3 за шестигранник. При этом посчитайте число оборотов наконечника – это поможет при установке наконечника приблизительно сохранить схождение колес.

Предупреждение

При установке обратите внимание, что левый наконечник маркируется буквой D, а правый – C (см. рис. Маркировка наконечников рулевых тяг).

9. Навинтите наконечник 1 (см. рис. Рулевая тяга в сборе) на рулевую тягу 3 на подсчитанное ранее число оборотов.

10. Запрессуйте палец шарнира в поворотный рычаг 4 (см. рис. Крепление рулевого механизма на автомобиле (без усилителя)), завинтив новую гайку 3 его крепления соответствующим моментом (при необходимости палец от проворачивания можно удерживать с помощью шестигранника).

11. После этого зафиксируйте наконечник 5 на рулевой тяге контргайкой 6, удерживая рулевую тягу от проворачивания за шестигранник.

12. Установите колесо.

13. Проверьте и при необходимости отрегулируйте углы установки колес.

Моменты затяжки, Н·м

Гайка пальца шарового шарнира	20, потом довернуть на 90°
Контргайка наконечника	50
Болты крепления колеса	120
