Шкода Фабия. Снятие и установка кронштейна рулевой колонки

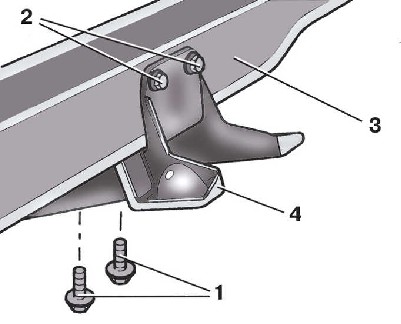

Крепление кронштейна рулевой колонки

1 – болт нижнего крепления;

2 – болт верхнего крепления;

3 – кронштейн панели приборов;

4 – кронштейн рулевой колонки

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите панель приборов (см. подраздел 11.6).

2. Снимите рулевую колонку (см. подраздел 8.3.1).

3. Отверните болт 8 (см. рис. Крепление рулевой колонки) крепления и отсоедините демпфер 7 от кронштейна 4.

4. Отверните два болта 2 (см. рис. Крепление кронштейна рулевой колонки) верхнего крепления кронштейна.

5. Отверните два болта 1 нижнего крепления кронштейна и снимите кронштейн 4.

6. Установите кронштейн на место и вверните от руки два болта 1 нижнего крепления, не затягивая.

7. Затяните требуемым моментом два болта 2 верхнего крепления кронштейна.

8. Окончательно требуемым моментом затяните два болта 1 нижнего крепления кронштейна.

9. Проведите сборку в обратном порядке.

Моменты затяжки, Н·м

Болт нижнего крепления демпфера	23
Болты крепления кронштейна рулевой колонки	23
