Шкода Фабия. Снятие и установка привода переключения передач типа 002

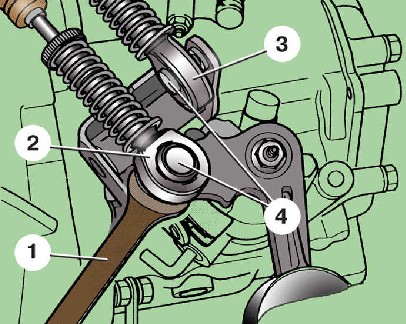

Отсоединение тросов привода от рычагов коробки передач типа 002

1 – гаечный ключ;

2 – трос включения передач;

3 – трос выбора передач;

4 – шаровой палец

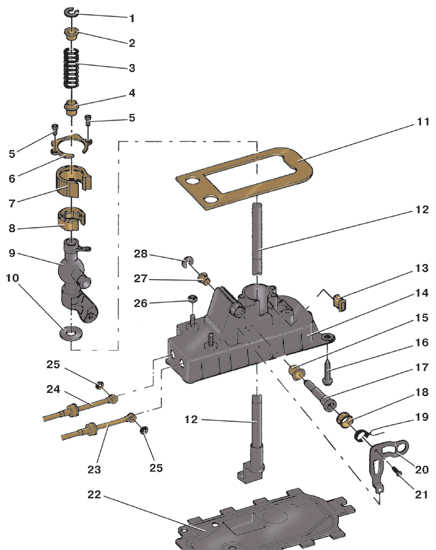

Детали механизма переключения передач

1 – стопорное кольцо;
2 – верхняя втулка;
3 – пружина;
4 – нижняя втулка;
5 – болт крепления крышки;
6 – крышка шарнира;
7 – обойма шарнира;
8 – вкладыш шарнира;
9 – направляющая рычага;
10 – шумоизоляционная шайба;
11 – прокладка;
12 – рычаг переключения передач;
13 – резиновый буфер;
14 – корпус механизма переключения;
15 – левая втулка оси;

16 – болт нижнего крепления корпуса механизма;
17 – ось;
18 – направляющая втулка;
19 – возвратная пружина;
20 – промежуточный рычаг выбора передач;
21 – болт крепления рычага;
22 – крышка;
23 – трос выбора передач;
24 – трос включения передач;
25 – стопорное кольцо;
26 – гайка;
27 – правая втулка оси;
28 – стопорное кольцо оси

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите аккумуляторную батарею и кронштейн ее крепления.
2. Отсоедините оба троса 2 и 3 (см. рис. Отсоединение тросов привода от рычагов коробки передач типа 002) от рычагов на коробке передач. Для этого, действуя гаечным ключом 1 как рычагом, снимите наконечники тросов с шаровых пальцев 4 рычагов.
3. Отверните три болта 1 (см. рис. Крепления кронштейна тросов привода коробки передач типа 002) крепления кронштейна 2 тросов к коробке передач.
4. Снимите рукоятку с чехлом рычага переключения передач (см. подраздел 7.1.2.4).
5. Аккуратно поддев отверткой, снимите облицовку 5 (см. рис. Детали крепления чехла рычага переключения передач) напольной консоли.

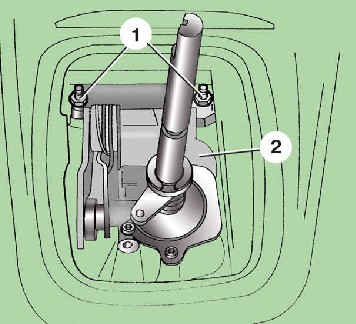

	6. Отверните две 1 гайки переднего крепления корпуса механизма 2 переключения передач.
7. Отверните восемь гаек 5 (см. рис. Соединительная втулка приемной трубы глушителя на моделях с коробкой передач типа 002) крепления и снимите поперечину 6.
8. Ослабив затяжку стяжных болтов 3 хомутов крепления соединительной втулки 2, отсоедините приемную трубу 1 от резонатора 4 системы выпуска отработавших газов.
9. Отсоедините резонатор от подушки 7 крепления подвески.
10. Отсоедините приемную трубу 17 (см. рис. Система выпуска отработавших газов двигателя 1,0 л, 37 кВт и 1,4 л, 50 кВт и рис. Система выпуска отработавших газов двигателя 1,4 л, 55 и 74 кВт) от подушек 8.
11. Снимите теплоизоляционный экран 8 (см. рис. Соединительная втулка приемной трубы глушителя на моделях с коробкой передач типа 002).
12. Отверните болт 16 (см. рис. Детали механизма переключения передач) крепления корпуса 14 механизма переключения передач и снимите привод переключения передач с автомобиля.
13. Замените поврежденную или сильно обжатую уплотнительную прокладку 11. Прокладка 11, выполненная с клеевым слоем, наклеивается на корпус механизма переключения передач.

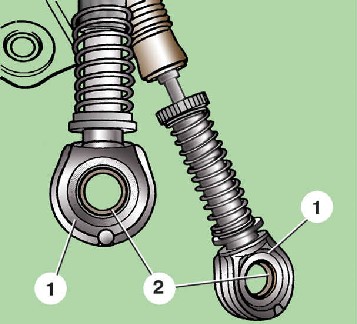

	14. Установите привод переключения передач в обратном порядке. Перед подсоединением тросов к рычагам смажьте тонким слоем консистентной смазки втулки 2 наконечников, не допуская попадания смазки на уплотнение наконечника 1. После установки отрегулируйте привод переключения передач.
