Шкода Фабия. Система рециркуляции отработавших газов (двигатели 1,4 л, 55 и 74 кВт)

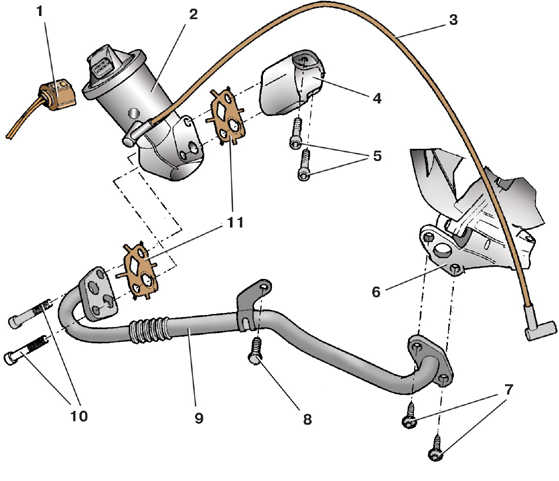

Детали системы рециркуляции отработавших газов двигателей 1,4 л, 55 и 74 кВт

1 – соединительная колодка;
2 – клапан рециркуляции;
3 – шланг к воздушному фильтру;
4 – фланец;
5 – болты крепления фланца;
6 – выпускной коллектор;

7 – винты крепления соединительной трубы к выпускному коллектору;
8 – болт крепления соединительной трубы;
9 – соединительная труба;
10 – болты крепления клапана и выпускной трубы;
11 – прокладка

Проверка электромагнитного клапана

Проверку электромагнитного клапана см. в подразделе 4.25.

Снятие и установка элементов системы рециркуляции

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините колодку 1 с проводами от электромагнитного клапана 2 системы рециркуляции.

3. Отсоедините шланг 3 воздушного фильтра от электромагнитного клапана системы рециркуляции.

4. Отверните два болта 10 крепления и снимите электромагнитный клапан.

5. Для снятия соединительной трубы 9 отверните два винта 7 и болт 8 ее крепления.

6. Замените прокладки 11 независимо от их состояния.

7. Установите элементы системы рециркуляции отработавших газов в обратном порядке.

Момент затяжки болтов крепления соединительной трубы – 10 Н·м.
