1. Отсоедините
провод от клеммы «-» аккумуляторной батареи. |
|
2. Слейте
охлаждающую жидкость (см. подраздел
5.13). |
|

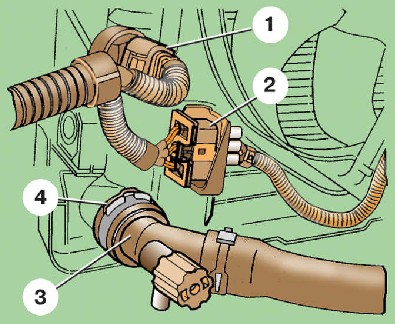

3. Нажав
на язычки фиксаторов, отсоедините колодки 1 и 2
с проводами от датчика включения вентилятора и
электродвигателя вентилятора (см. рис. Соединительные
колодки датчика включения вентилятора и
электродвигателя вентилятора). |
|
4. Отжав
пружинный фиксатор 4, отсоедините от патрубка
радиатора отводящий (нижний) шланг с
наконечником 3. Таким же образом отсоедините от
радиатора подводящий шланг. |
|
5. Снимите
передний буфер. |
|
6. Снимите
каркас моторного отсека в сборе с радиатором (см. подраздел
11.1). |
|
7. Отверните
болты крепления и снимите радиатор в сборе с
кожухом 7 (см. рис. Радиатор
системы охлаждения) вентилятора. |
|
8. При
необходимости отверните винты 8 и снимите кожух
7 с радиатора 1. |
|
9. Замените
порванные или потерявшие эластичность
уплотнительные кольца 2. |
|
10. Установите
радиатор в обратном порядке. При этом обратите
внимание, что верхние опоры 19 радиатора белого
цвета, а нижние 17 – черного. |
|
11. После
установки залейте охлаждающую жидкость. Момент
затяжки болтов крепления радиатора 5 Н·м. |
