Шкода Фабия. Проверка клапана давления наддува двигателя

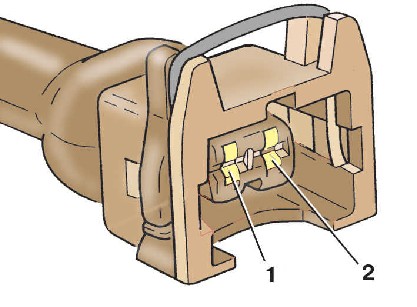

Нумерация контактов соединительной колодки клапана давления наддува

1, 2 – контакты

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините провод от клеммы «-» аккумуляторной батареи.

2. Отсоедините от клапана давления наддува колодку с проводами.

3. Подсоедините омметр к контактам клапана и измерьте сопротивление, оно должно составлять 14–20 Ом. Если сопротивление клапана отличается от указанного, замените клапан.

4. Проверьте напряжение питания клапана. Для этого подсоедините вольтметр к контакту 1 колодки, отсоединенной от клапана, и «массе» двигателя. Включите зажигание, вольтметр должен показать напряжение аккумуляторной батареи. В противном случае проверьте провода на обрыв и короткое замыкание.

Моменты затяжки, Н·м

Болт крепления впускной трубы двигателя 1,9 л, 74 кВт	25
Гайка крепления выпускного коллектора	25
Болт крепления кронштейна турбокомпрессора	40
Болт крепления турбокомпрессора	25
Болт крепления трубки слива масла из турбокомпрессора	17
Накидная гайка трубки слива масла из турбокомпрессора	35
Болт крепления промежуточного охладителя воздуха	8
