Шкода Фабия. Бензиновые двигатели 1,4 л, 55 и 74 кВт

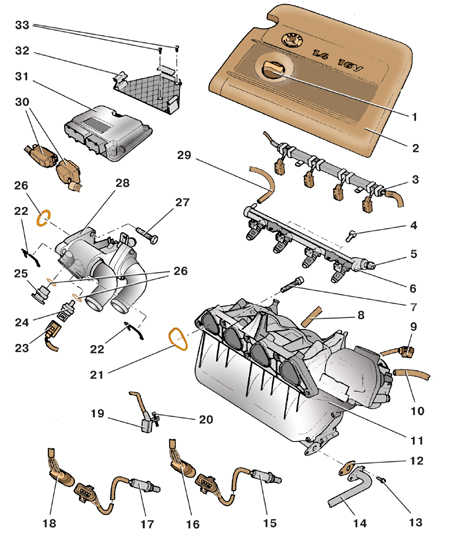

Детали системы впрыска топлива бензиновых двигателей 1,4 л, 55 и 74 кВт

4.14.2 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года



1 – пробка маслоналивной горловины;
2 – верхний кожух двигателя с воздушным фильтром;
3 – держатель проводов;
4 – болт крепления топливной рампы;
5 – штуцер для измерения давления в системе;
6 – топливная рампа с форсунками;
7 – болт крепления впускной трубы двигателя;
8 – вакуумный шланг усилителя тормозов;
9 – соединительная колодка привода дроссельной заслонки;
10 – шланг продувки адсорбера;
11 – впускная труба;
12 – прокладка;
13 – болт крепления трубки рециркуляции отработавших газов;
14 – трубка рециркуляции отработавших газов;
15 – второй лямда–зонд (для двигателей, отвечающих нормам Евро-4);

16 – соединительная колодка второго лямбда–зонда;
17 – лямбда-зонд;
18 – соединительная колодка лямбда–зонда;
19 – датчик частоты вращения коленчатого вала;
20 – болт крепления датчика;
21 – прокладка впускной трубы;
22 – пружинный держатель;
23 – соединительная колодка;
24 – датчик температуры охлаждающей жидкости;
25 – заглушка;
26 – уплотнительные кольца;
27 – болт крепления корпуса термостата;
28 – корпус термостата;
29 – топливопровод;
30 – соединительные колодки блока управления;
31 – блок управления двигателем;
32 – кронштейн блока;
33 – болты крепления кронштейна

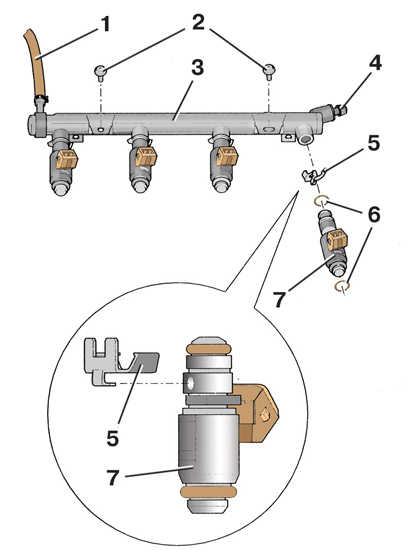

Топливная рампа с форсунками двигателей 1,4 л, 55 и 74 кВт

4.14.2 Бензиновые двигатели 1,4 л, 55 и 74 кВт Шкода Фабия 2000-2007 года


1 – топливопровод;

2 – винт крепления топливной рампы;

3 – топливная рампа;

4 – штуцер для измерения давления в системе;

5 – фиксатор форсунки;

6 – уплотнительное кольцо;

7 – форсунка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините провод от клеммы «-» аккумуляторной батареи.
2. Снимите верхний кожух двигателя (см. подраздел 2.1).
3. Отсоедините от форсунок колодки с проводами.
4. Отсоедините от топливной рампы 3 (см. рис. Топливная рампа с форсунками двигателей 1,4 л, 55 и 74 кВт) топливопровод 1.
5. Отверните два винта 2 крепления топливной рампы.
6. Потянув топливную рампу вдоль осей форсунок, снимите ее. При этом форсунки должны выйти из отверстий во впускной трубе двигателя и остаться на рампе. Если какая-либо форсунка осталась во впускной трубе, нужно заменить ее уплотнительные кольца 6 и фиксатор 5.
7. Снимите фиксаторы 5 форсунок.
8. Потянув, выньте форсунки 7 из топливной рампы 3.
9. Замените фиксаторы 5 форсунок, если обнаружите на них трещины.
10. Замените порванные, потрескавшиеся или потерявшие эластичность уплотнительные кольца 6 форсунок.
11. Установите форсунки в обратном порядке. При этом смажьте бензином уплотнительные кольца форсунок.
