Шкода Фабия. Поднятие автомобиля

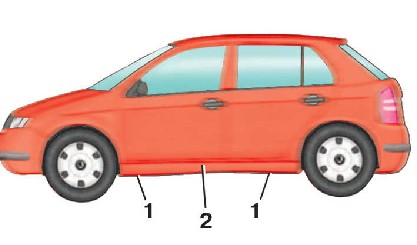

Расположение подштамповок на порогах в местах установки домкрата

1.49 Поднятие автомобиля Шкода Фабия 2000-2007 года


1 – подштамповка;

2 – порог

Места установки домкрата

1.49 Поднятие автомобиля Шкода Фабия 2000-2007 года


Места установки домкрата показаны стрелками.

Поднятие автомобиля домкратом



1.49 Поднятие автомобиля Шкода Фабия 2000-2007 года


1 – домкрат;

2 – нижняя опорная площадка;

3 – верхняя площадка;

4 – порог;

А – подштамповка в месте установки домкрата

Предупреждение

 Запрещается работать с автомобилем, установленным только на домкрате. Всегда подкладывайте под автомобиль устойчивые опоры. На мягком грунте поместите под нижнюю площадку домкрата дополнительную опору, например доску.


Устанавливайте домкрат только в местах, отмеченных на порогах подштамповками 1 (см. рис. Расположение подштамповок на порогах в местах установки домкрата). Места установки домкрата показаны стрелками на рис. Места установки домкрата.


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Включите первую передачу и положите упорные бруски под передние колеса, если вы поднимаете заднюю часть автомобиля. При подъеме передней части затормозите автомобиль стояночным тормозом и установите упорные бруски под задние колеса.
2. Установите нижнюю опорную площадку 2 (см. рис. Поднятие автомобиля домкратом) домкрата на горизонтальный участок дороги.
3. Поворачивая ручку домкрата 1, подведите верхнюю площадку 3 домкрата под порог 4. При этом вертикальная часть площадки 3 домкрата должна вплотную прилегать к порогу 4.
4. Убедитесь, что нижняя опорная площадка 2 домкрата находится точно под верхней площадкой 3.
5. Поворачивая ручку домкрата, осторожно поднимите автомобиль.
6. Если предполагается работа под автомобилем, установите его на опорные стойки.
