Снятие, установка, разборка и сборка передней двери и её компонентов
|
|
Ниже рассматривается водительская дверь; снятие и установка правой двери производится аналогично.
|
Снятие, установка и регулировка двери
|
|
|

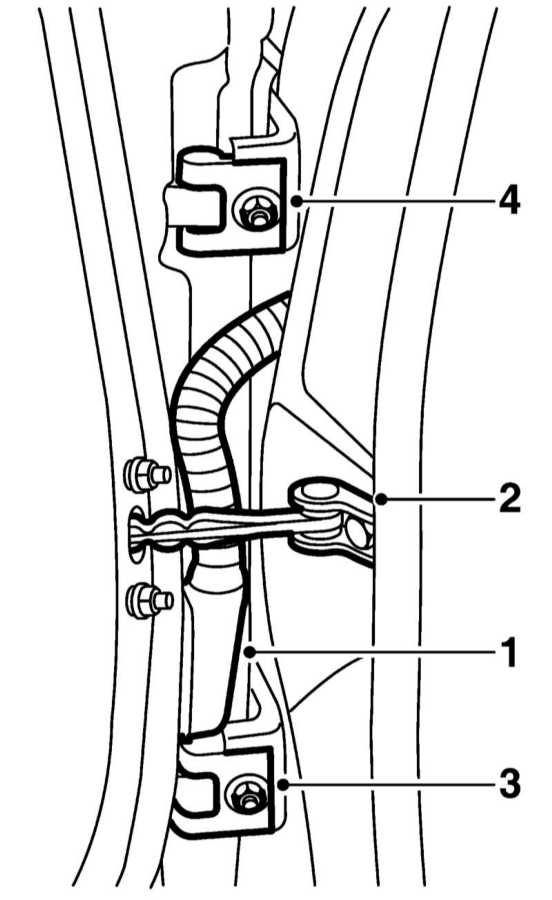

- Разъедините разъём (1) электропроводки двери и снимите со стойки A ограничитель (2) хода двери.
|
- Отдайте сначала нижнюю гайку (3) нижней петли, а затем, удерживая дверь, гайку (4) верхней петли.
- Снимите дверь с петель.
- Установка производится в обратном порядке. После установки отрегулируйте положение двери относительно кузова.
|

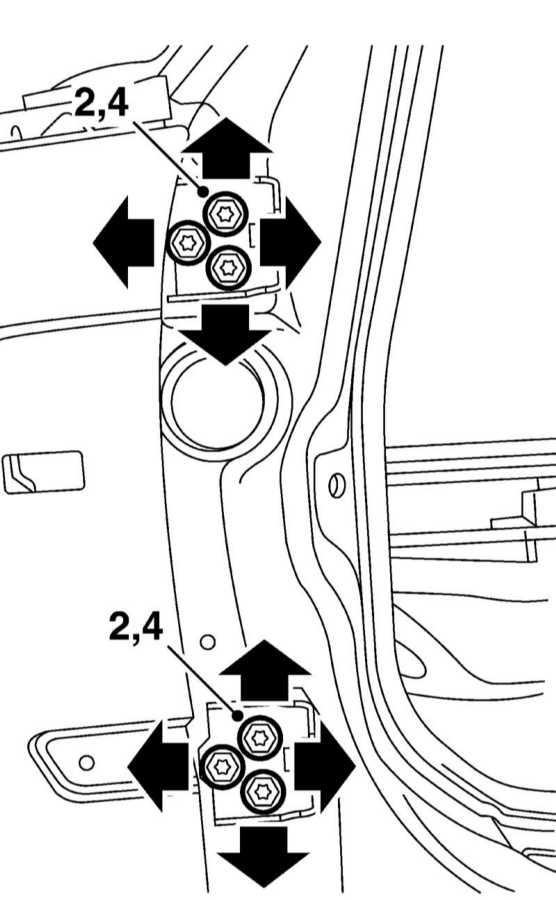

- Для регулировки положения двери в продольной плоскости автомобиля при снятий двери слегка выверните болты крепления петель к кузову, установите дверь и отрегулируйте её положение. Затем снимите дверь и затяните болты крепления петель к кузову.
|
|

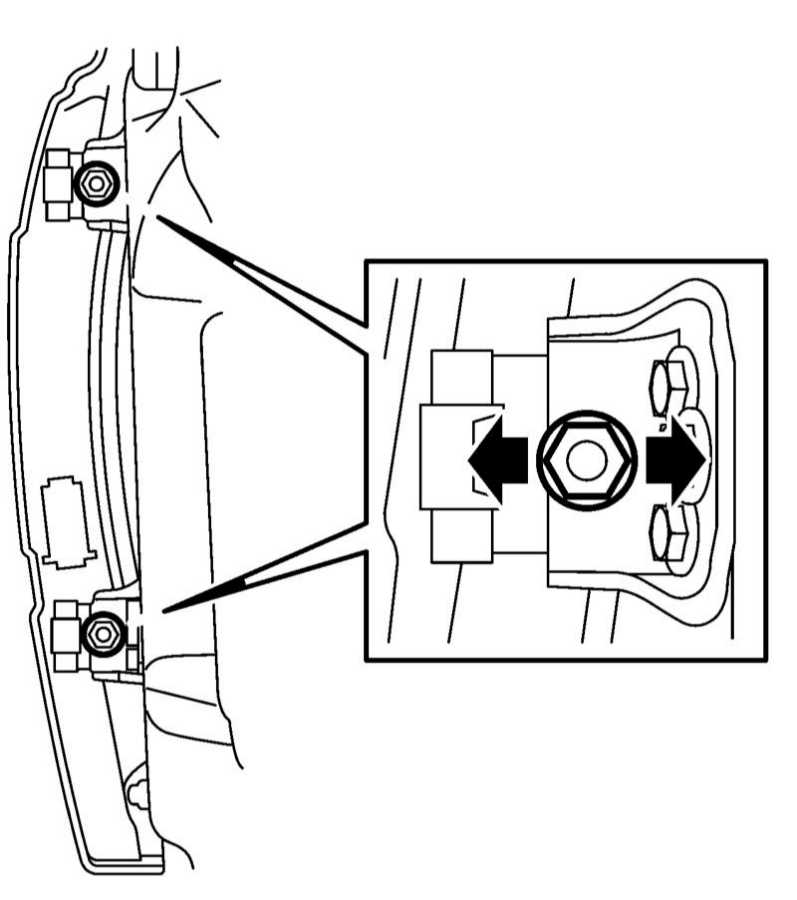

- Для регулировки положения двери в поперечной плоскости автомобиля при снятий двери слегка отдайте гайки крепления петель к кузову, установите дверь и отрегулируйте её положение. Затем снимите дверь и затяните гайки.
|
|

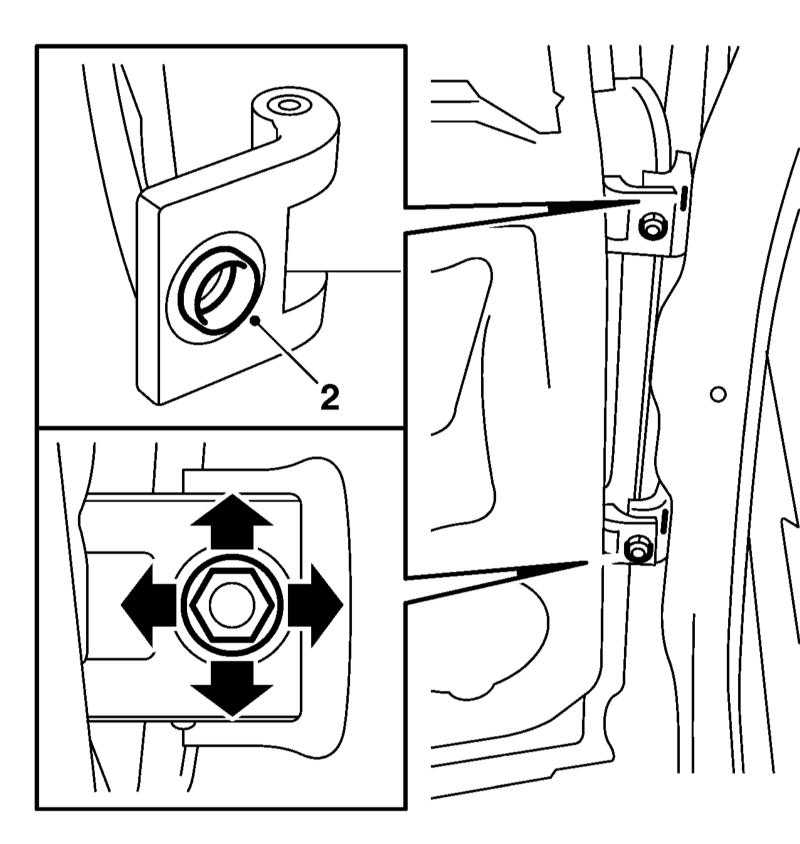

- При необходимости небольшой регулировки положения двери вверх-вниз и внуть-наружу при открытой двери отдайте гайку, выбейте втулку, затяните гайку и отрегулируйте положение двери.
|
|
|
Внутренняя отделка дверей
|
|
Приведённое ниже описание для водительской двери годится для всех боковых дверей.
|
|
|
|

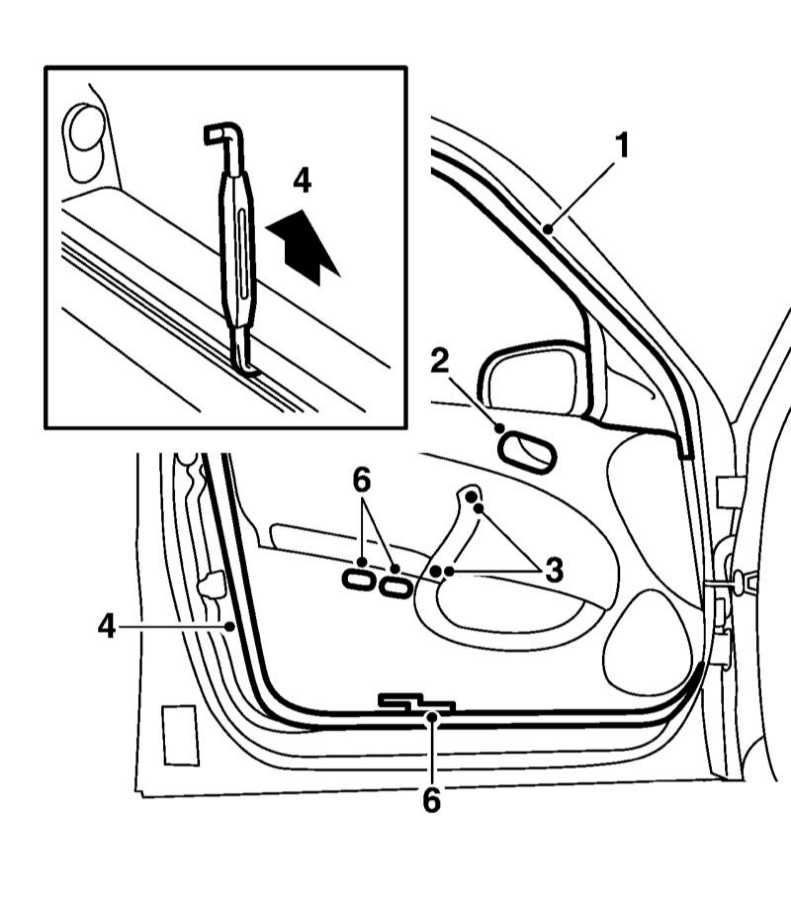

- Снимите полосу (1) на внутренней стороне рамы двери. На водительской двери разъедините разъём блока регулировки наружных зеркал.
|
- Снимите ручку (2) отпирания замка двери и ручку открывания двери (3).
- Снимите с фиксаторов по периметру двери панель её отделки (4) и снимите её с кнопки замка.
- Снимите с отделки лампу и разъедините разъём все разъёмы (6).
- Установка производится в обратном порядке.
|
|

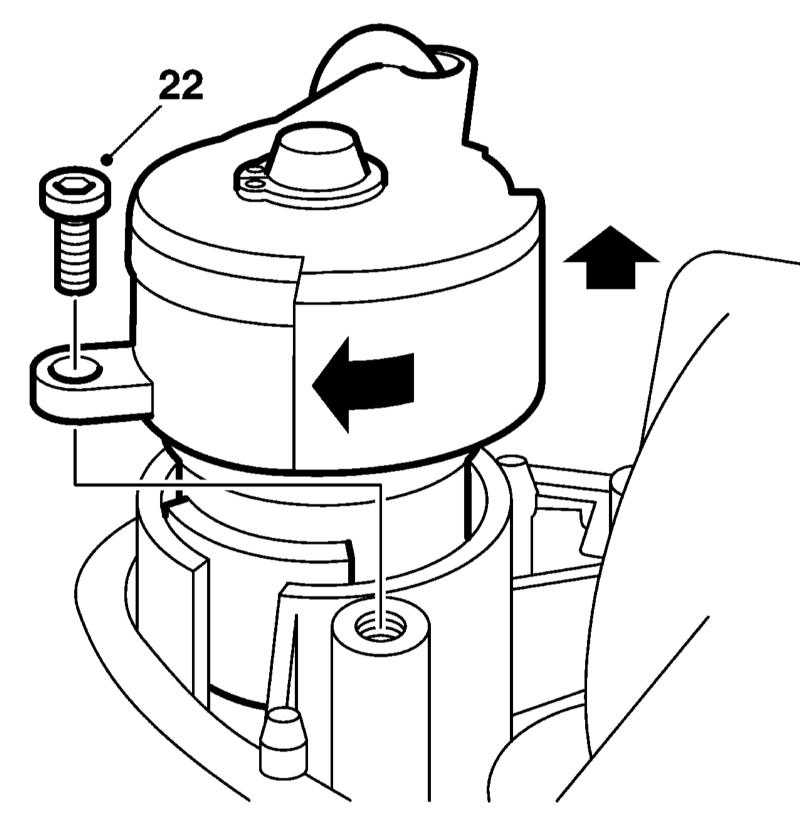

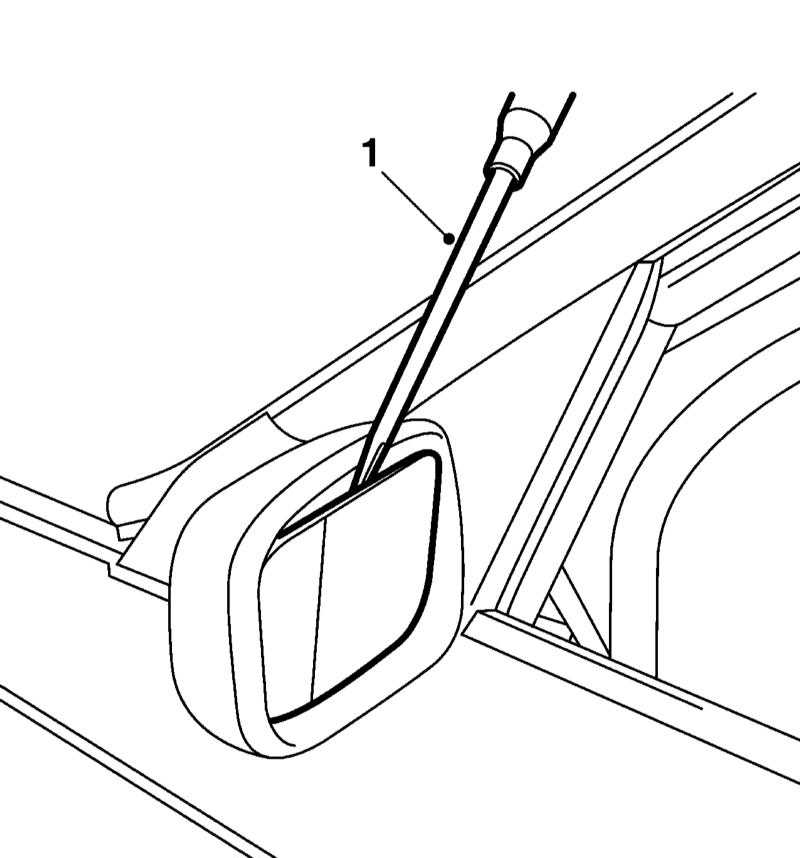

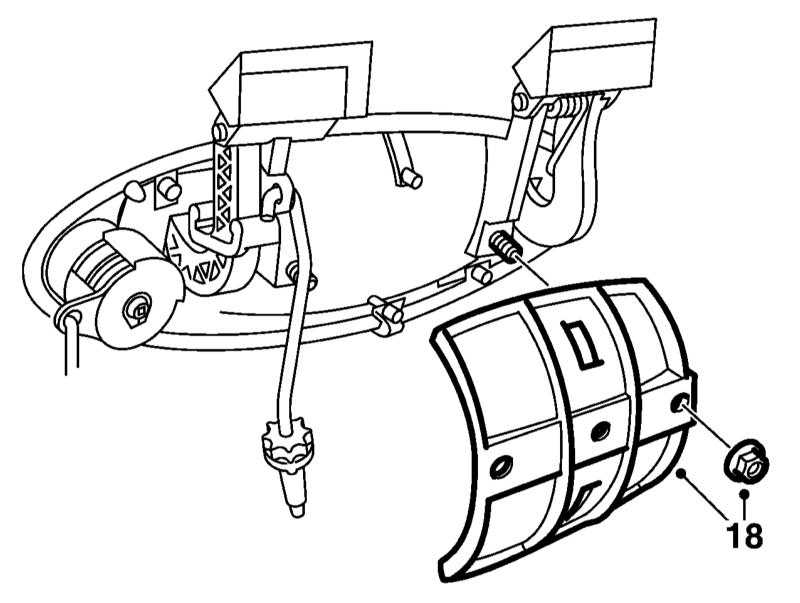

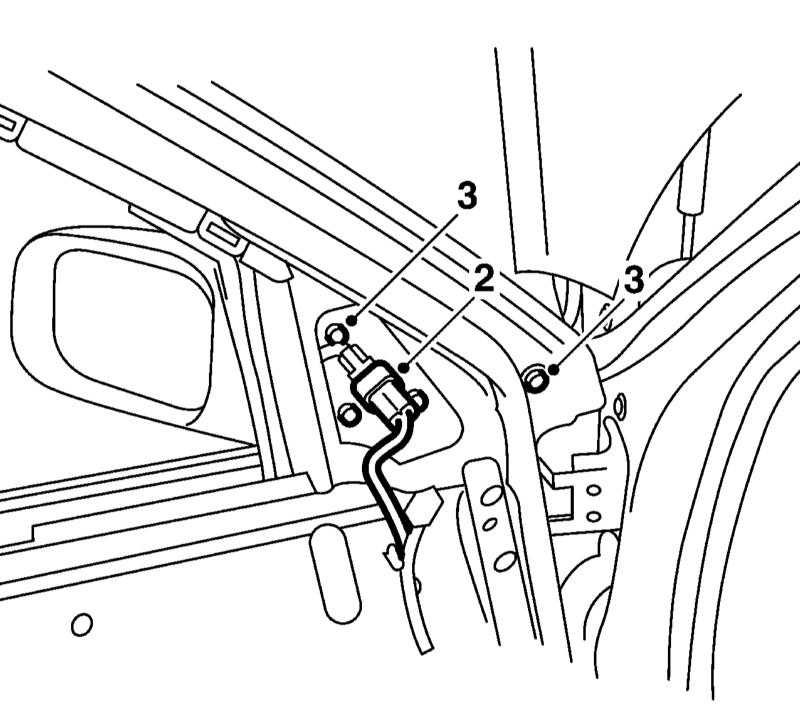

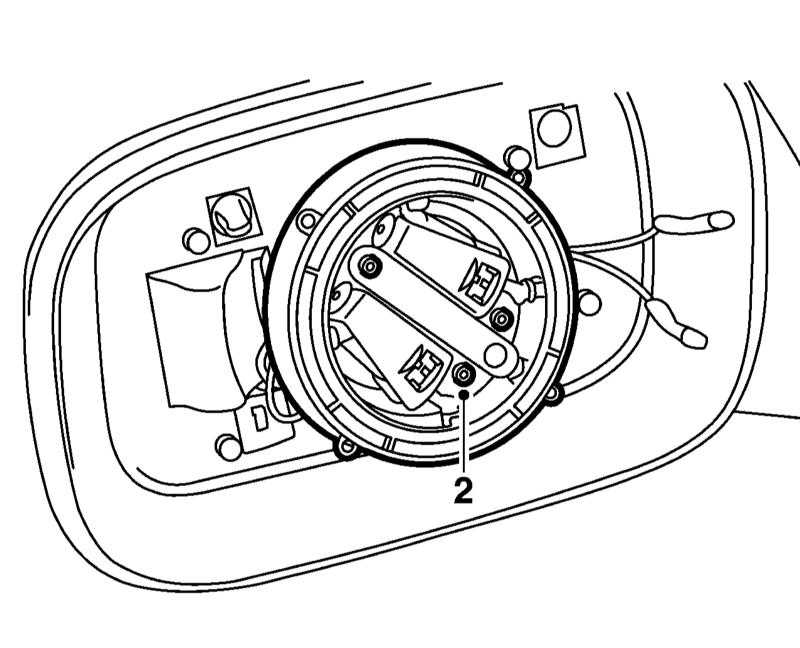

Замена наружного зеркала заднего вида, его разборка и сборка
Стекло и стеклоподъёмник
|
|
- Снимите внутреннюю отделку двери и влагозащитный экран.
- При
снятии стекла слегка отдайте винты крепления зеркала и снимите наружное уплотнение, вывернув винт на его задней части.
|
- Опустите стекло так, чтобы его держатель был виден вверху большого нижнего отверстия (3).
|

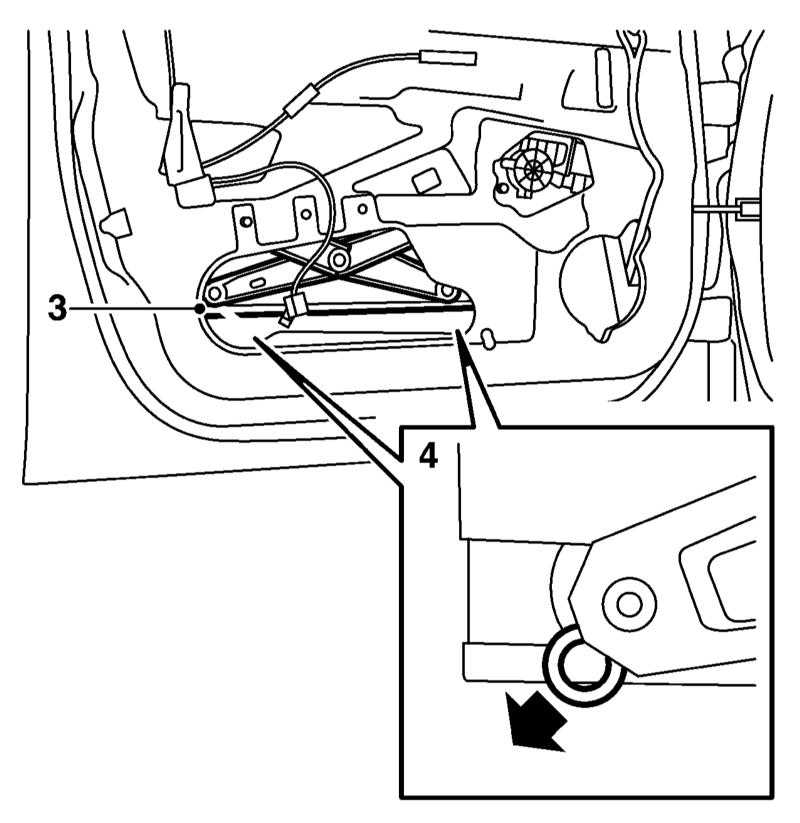

- Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы и поддев рычаги широкой отвёрткой.
|
|
Чтобы не погнуть рычаг вставляйте отвёртку между рычагом и направляющей, ближе к шарниру.
|
- Если требуется замена стекла, извлеките его из двери наружу за задний край.
- Закрепите стекло на раме при помощи полос липкой ленты.
|

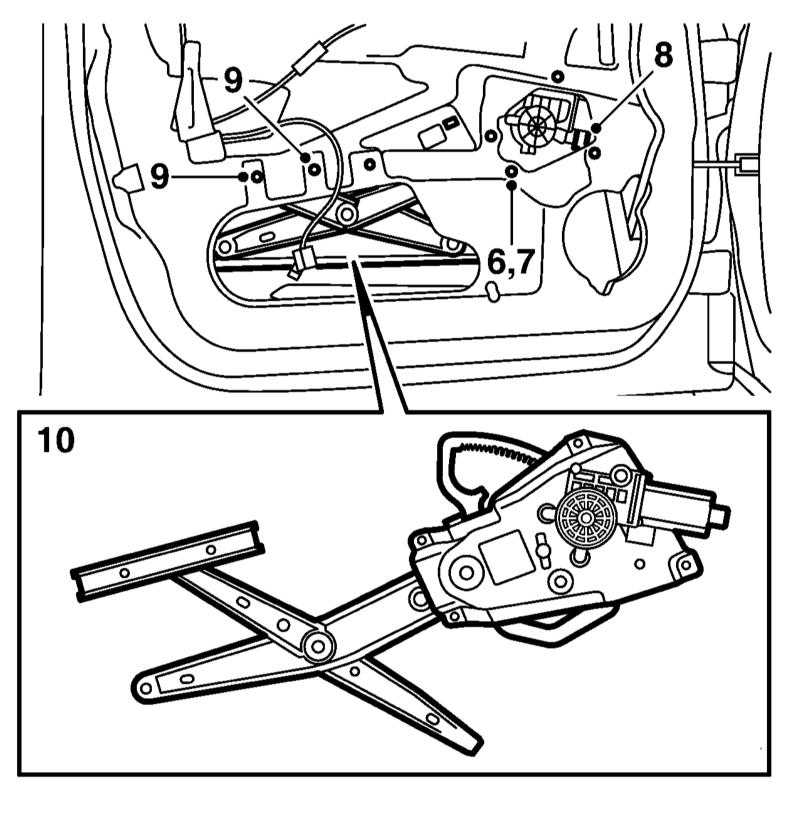

- Выпрессуйте центральные части заклёпок крепления стеклоподъёмника к двери и высверлите заклёпки (6,7).
|
- Разъедините разъём (8) и выверните два винта (9) крепления направляющей.
- Извлеките стеклоподъёмник из двери через большое отверстие.
- Установка производится в обратном порядке. Смажьте ролики и направляющие.
|
|
Наружная ручка и замок
|
|
Для снятия ручки предварительно потребуется снять замок.
|
|
|
- Опустите окно,
откройте дверь и снимите полосу вокруг рамы двери.
- Снимите внутреннюю отделку двери и влагозащитный экран.
- Слегка отдайте винты крепления зеркала и снимите наружное уплотнение, вывернув винт на его задней части.
- Опустите стекло так, чтобы его держатель был виден вверху большого нижнего отверстия (3).
- Отсоедините рычаги стеклоподъёмника от роликов нижней направляющей, вынув зажимы и поддев рычаги широкой отвёрткой.
|
|
Чтобы не погнуть рычаг вставляйте отвёртку между рычагом и направляющей, ближе к шарниру.
|
- Извлеките стекло из двери наружу за его задний край.
|

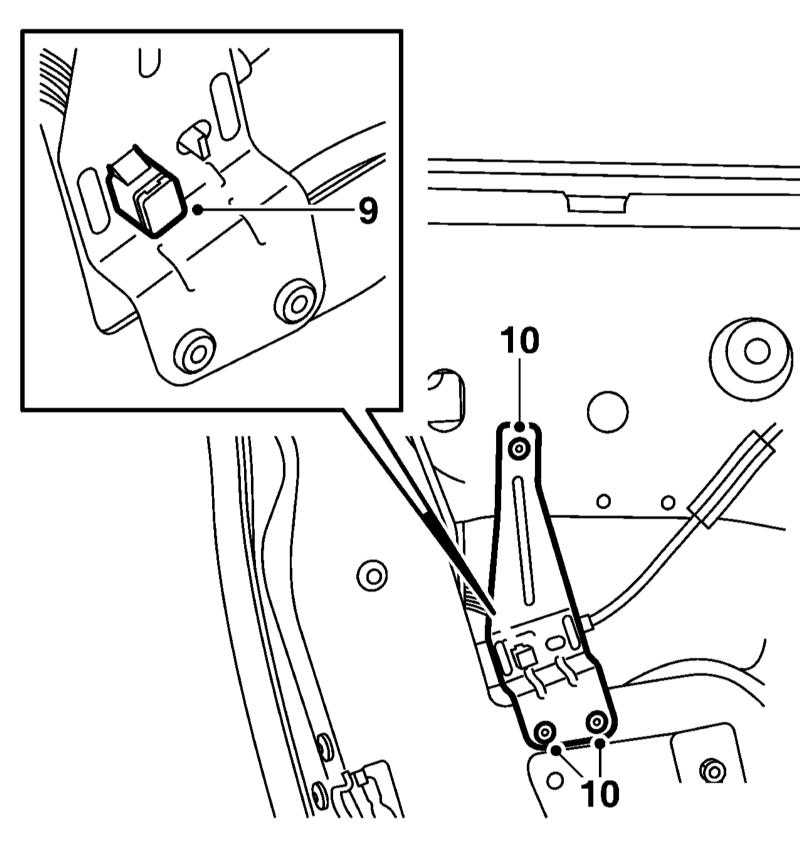

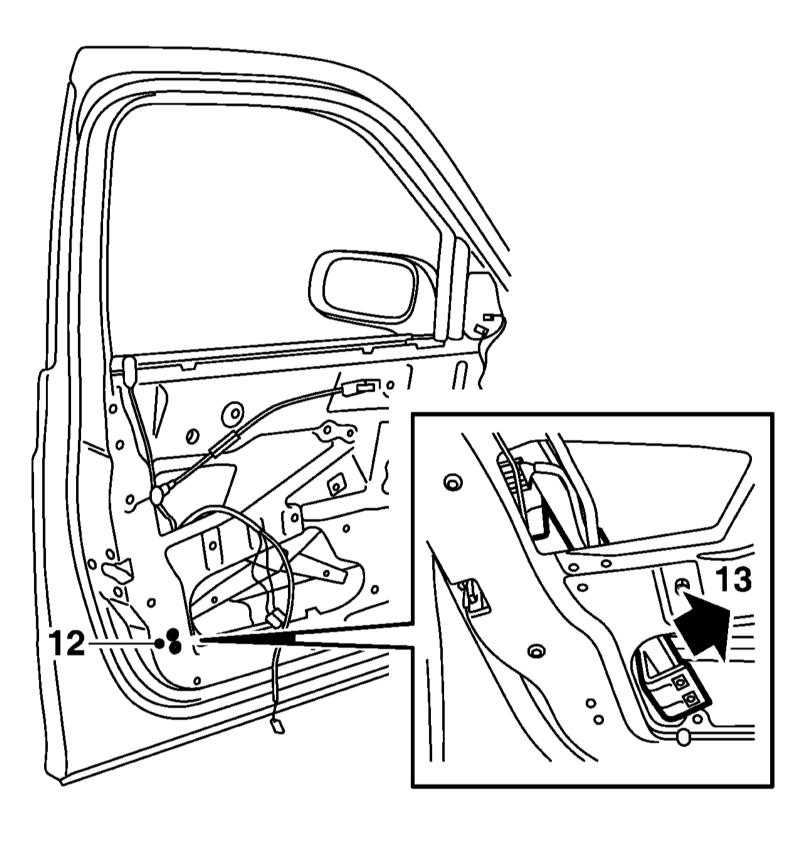

- Выпрессуйте центральные части заклёпок крепления металлической пластины и снимите с пластины электропроводку (9). Затем высверлите заклёпки (10), снимите пластину и отцепите электропроводку от замка.
|
|

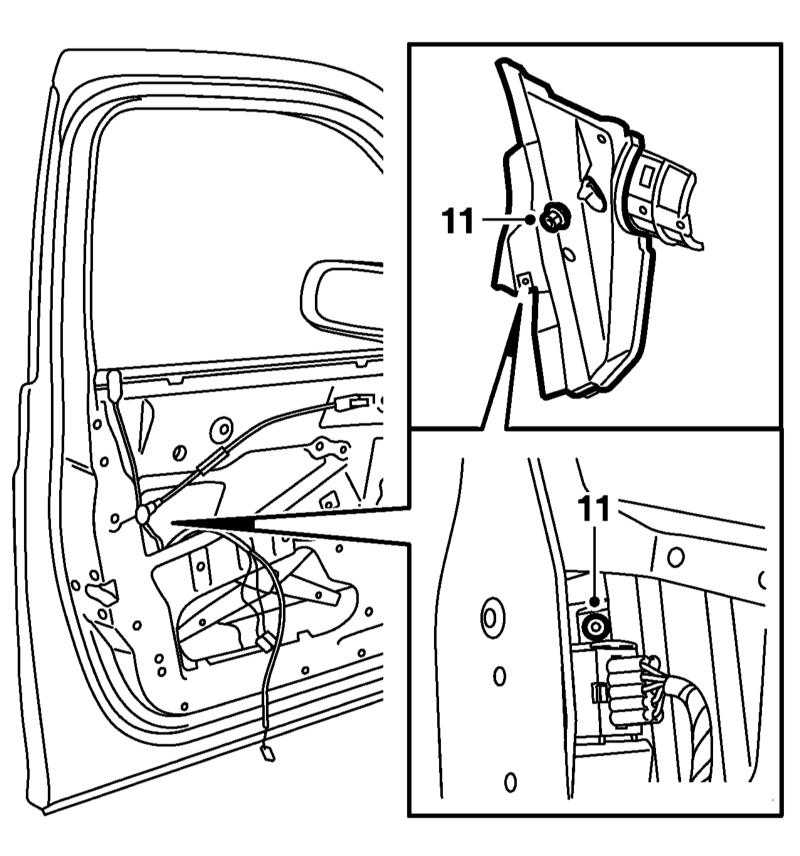

- Ослабьте крепёж защиты замка, вывернув заднюю гайку ручки и защиты и винт защиты.
|
|
- Ослабьте крепёж (12) нижнего края направляющей, потяните направляющую вперёд и снимите защиту замка.
|
|

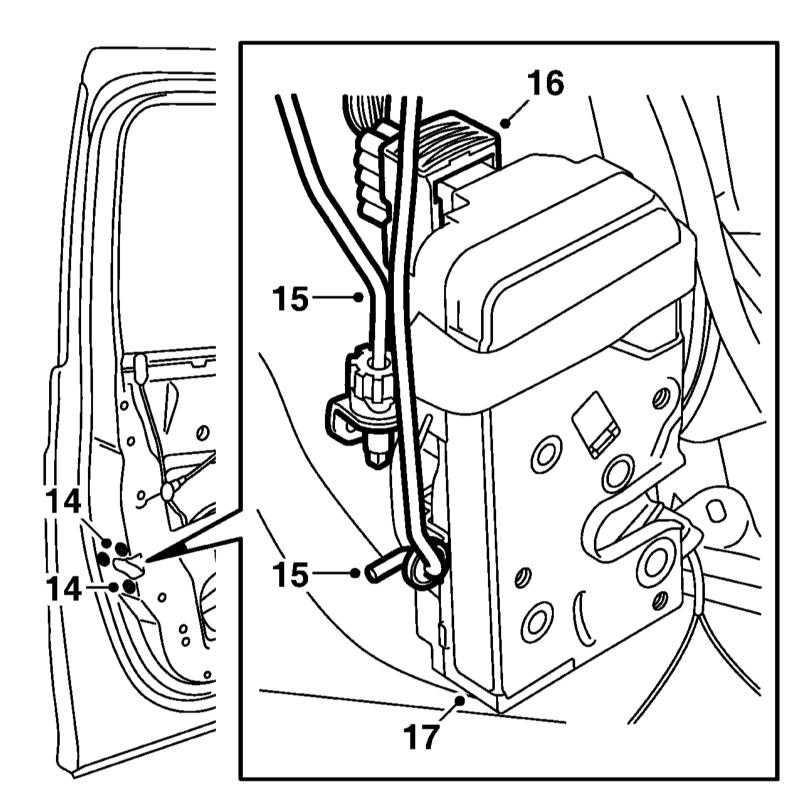

- Выверните 3 винта (14) крепления замка к двери и снимите с замка тягу (15), поворачивая замок и одновременно отцепляя тягу между замком и наружной ручкой.
|
- Разъедините разъём (16) и снимите замок (17).
|
- Отдайте переднюю гайку крепления ручки и снимите пластину.
|
- Вставьте ключ в замок, поверните его против часовой стрелки.
- Сначала оттяните заднюю часть ручки на столько, чтобы конец тяги вошёл в канавку рычага, а затем вытяните ручку наружу как можно больше.
|
- Выверните винт крепления держателя цилиндра замка, поверните держатель по часовой стрелке (смотря с задней стороны ручки) и вытолкните его из ручки.
|
- Окончательно снимите ручку и её уплотнение. При необходимости замените уплотнение.
- Установка производится в обратном порядке.
|
|
