Снятие и установка капота и его замка
Капот
|
|
При снятии и установке капота следует заручиться помощью ассистента.
|
|
|
|

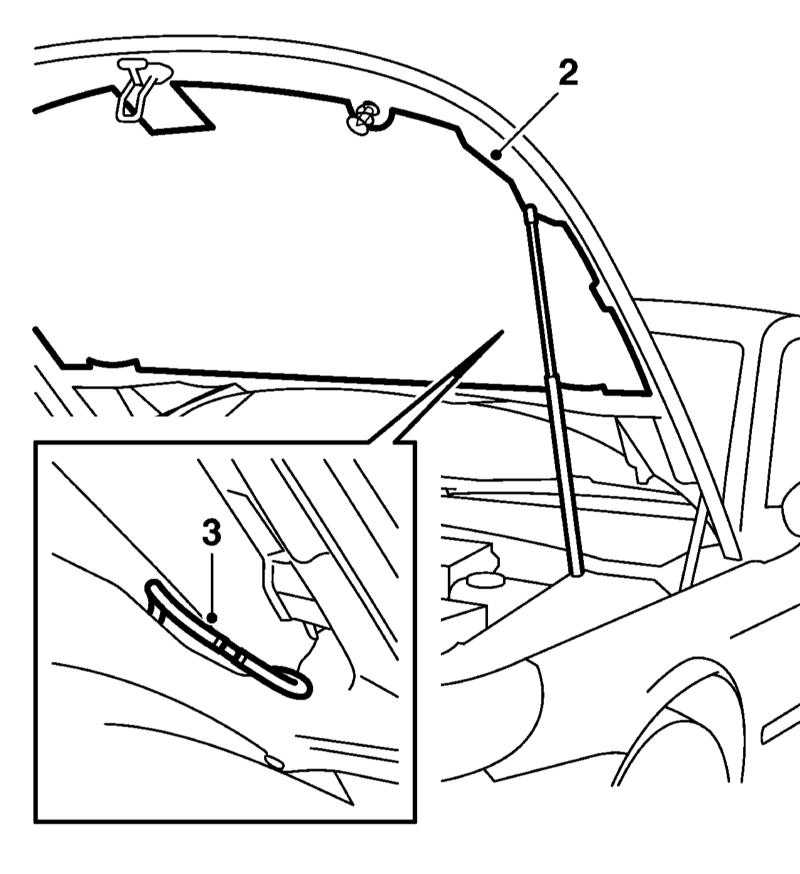

- Откройте капот, ослабьте крепёж шумоизоляции на левой стороне капота, вытяните шланг омывателя и разъедините его.
|
|

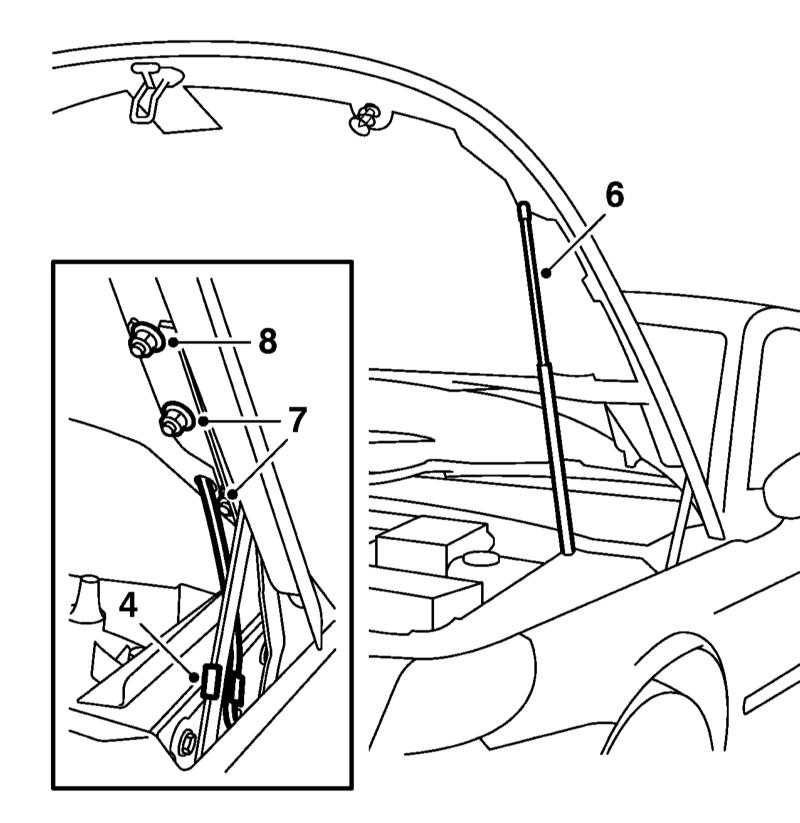

- Ослабьте хомут (4) на петле и вытяните шланг омывателя.
|
- Пометьте положение капота на петлях и снимите верхнюю опору стойки капота (6), установленную в шарнир на капоте.
- Выверните по две нижних гайки (7) на каждой петле, а затем отдайте на пару оборотов верхние гайки (8).
|

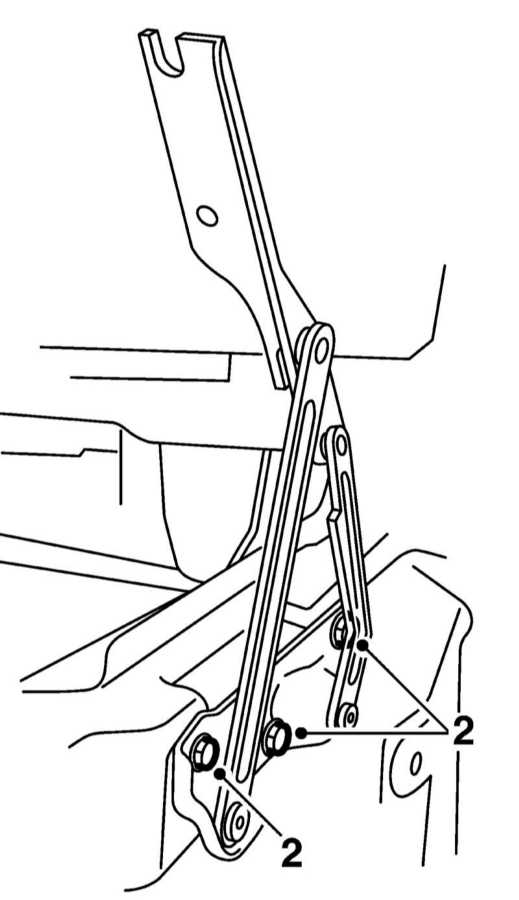

- Снимите капот. Если требуется снять его петли, отдайте их нижние гайки.
|
- Установка производится в обратном порядке. При необходимости перенесите шумоизоляцию, уплотнение и форсунки омывателей на новый капот.
- В заключение отрегулируйте положение капота относительно кузова – зазоры между ними должны быть одинаковыми, а их высота должна совпадать.
|

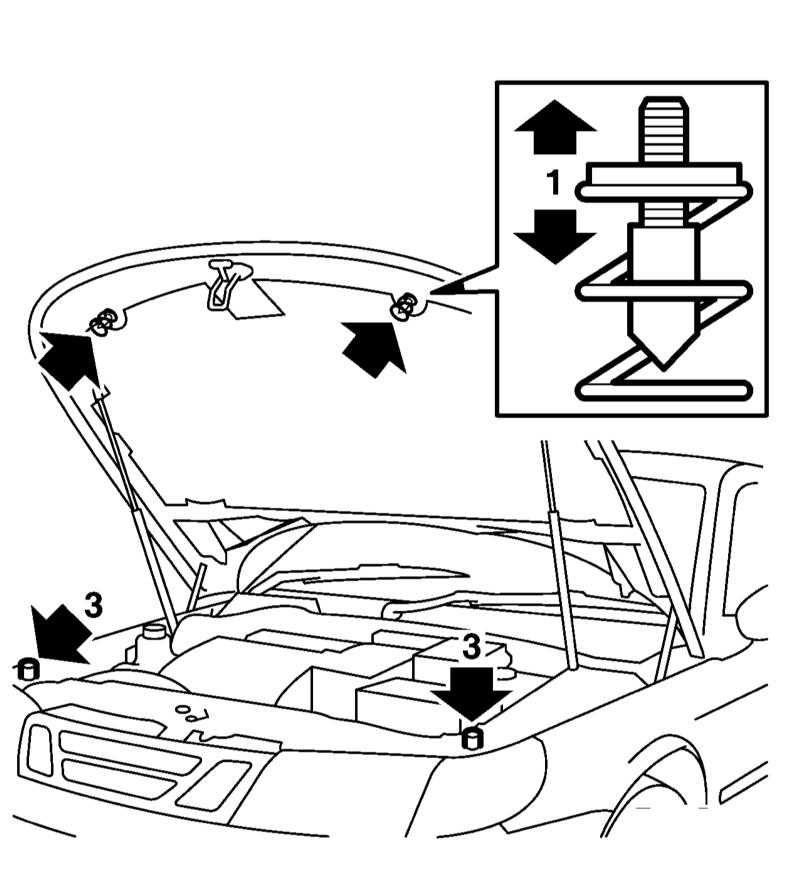

- Регулировка положения капота в продольном направлении производится при трёх отпущенных гайках петли на стороне капота; регулировка высоты задней стороны капота производится при трёх отпущенных гайках петли на стороне кузова. Для регулировки высоты передней части стороны капота отдайте гайки (1) фиксаторов, отвёрткой отрегулируйте их положение и произведите соответствующую регулировку резиновых упоров.
|
|
|
Замок капота
|
|
- Откройте капот и снимите декоративную решётку радиатора.
|
- Выверните винты в ограничителе троса и вытяните трос из его втулки и рычагов замка. Закрепите стопор троса (3).
|

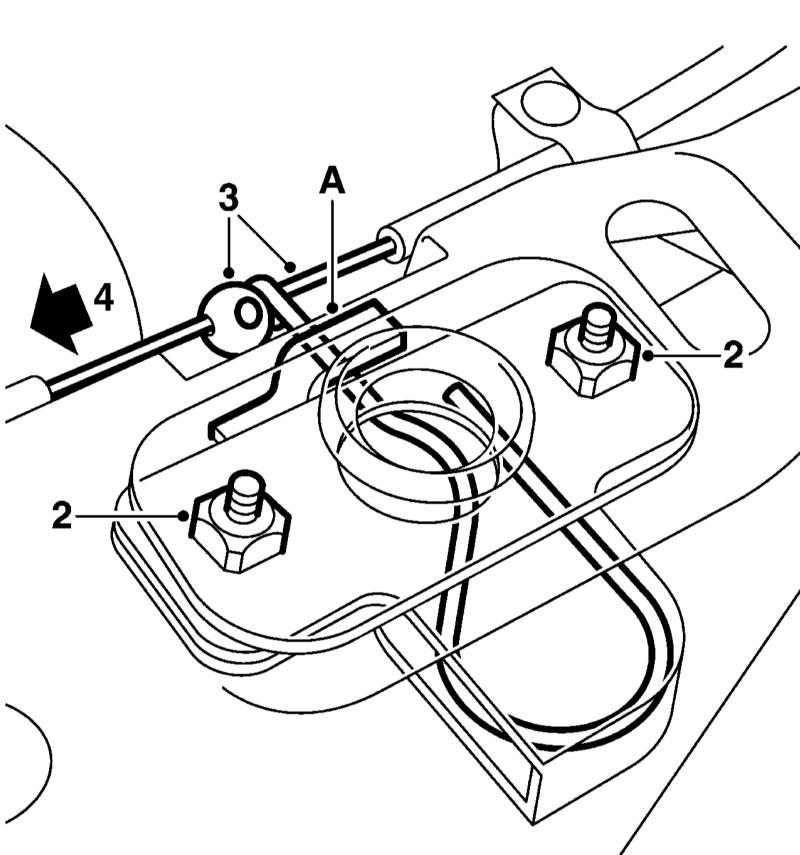

- Отдайте гайки (2) и снимите замок.
- Установите замок и, не закрепляя его, аккуратно закройте капот, чтобы выровнять защёлку с замком. Откройте капот и закрепите замок гайками.
- Вставьте трос в одну из пружин и наденьте стопор (3). Затем вставьте трос во втулку и в другую пружину (4) и наденьте стопор.
- Удостоверьтесь, что пружина в отпущенном положении располагается напротив стопора (A) и что между стопором и пружиной есть зазор.
- После установки отрегулируйте положение капота.
|
|
