Снятие и установка генератора
Детали сборки генератора показаны на иллюстрации.
Сборка генератора
Отсоедините отрицательный провод от батареи.
4-цилиндровые двигатели
|
|
|

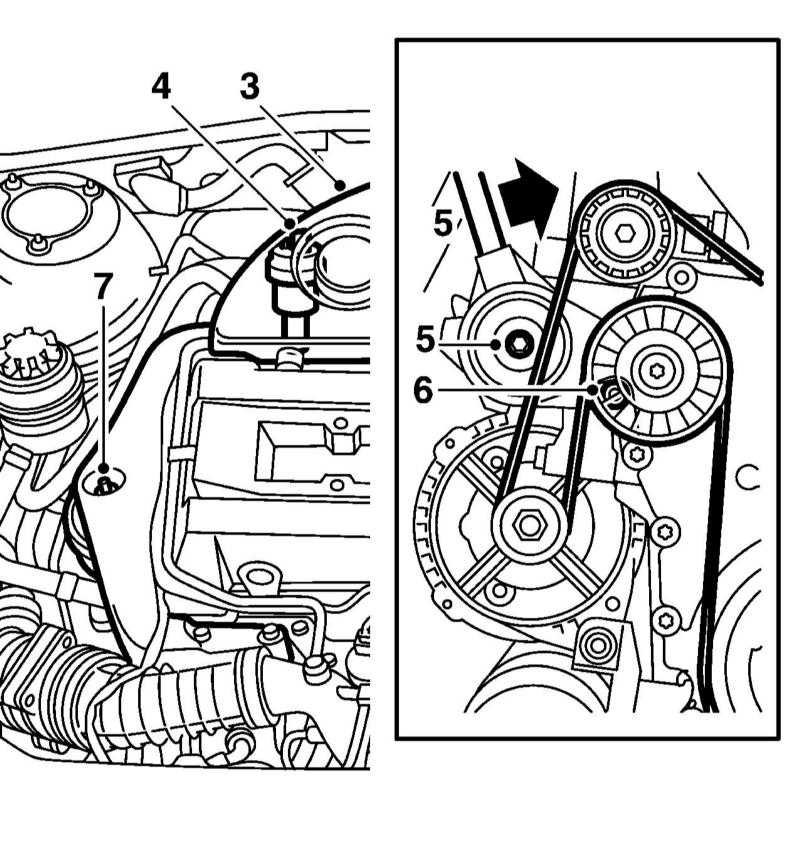

- Снимите кожух (3 на иллюстрации) над впускным трубопроводом, э/м клапан (4) вентиляции картера и клапаны постоянного давления.
|
- Ослабьте натяжение (5) ремня привода вспомогательных агрегатов и снимите его, после чего выверните верхний болт генератора (6).
- Пометьте и отдайте гайку (7) правой опоры двигателя.
- Отдайте гайку задней опоры двигателя.
- Снимите переднюю секции выпускной трубы (см. Главу Системы питания и выпуска отработавших газов) и шланг между поддоном картера и маслоотделителем.
|

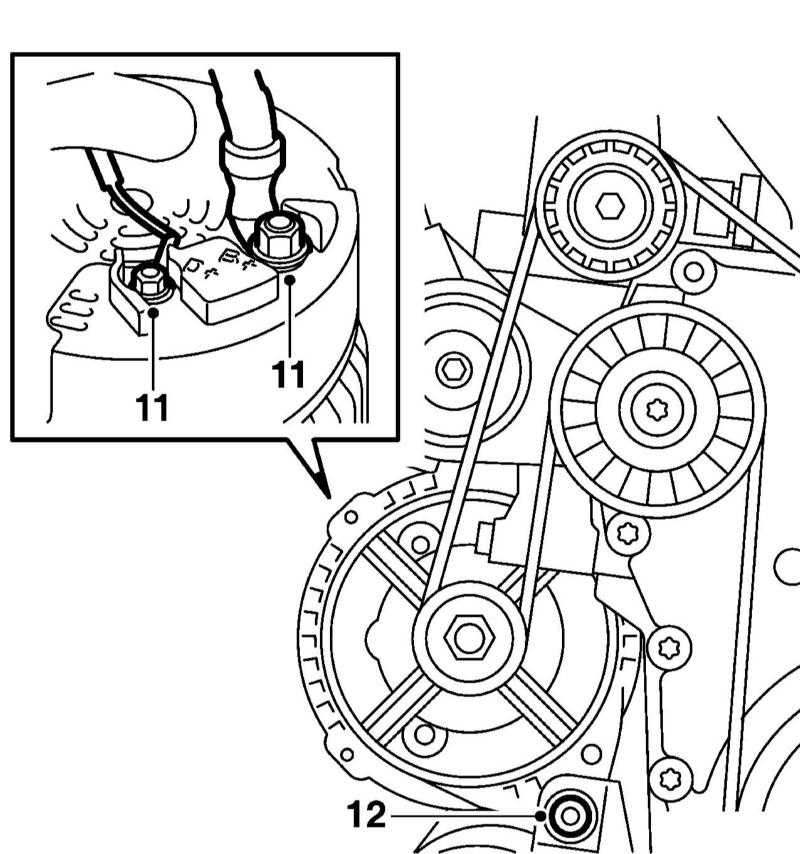

- Отсоедините электропроводку от контактов B+ и D+ генератора и выверните нижний болт генератора.
|
- Поверните генератор вниз, между рулевым механизмом и промежуточным валом, затем вставьте распорку между коробкой передач и подрамником и снимите генератор
- Установка производится в порядке, обратном порядку демонтажа компонентов.
|
|
Бензиновый двигатель V6
|
|
- Ослабьте натяжение ремня привода вспомогательных агрегатов и снимите его натяжитель.
- Снимите правое переднее колесо.
- Снимите нижний защитный кожух колёсной арки.
|

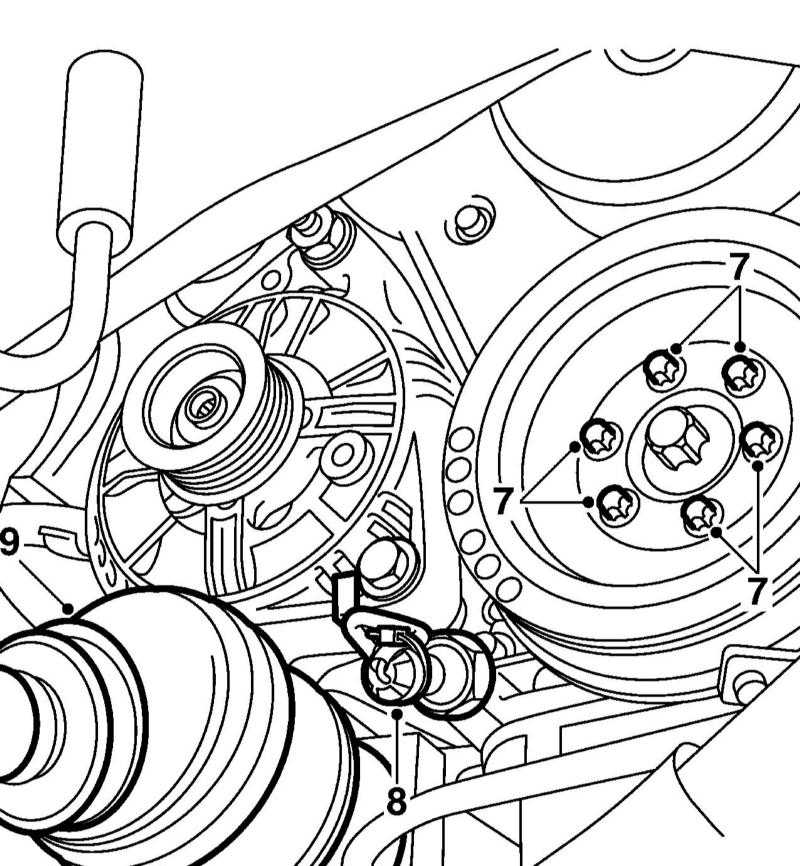

- Выверните 6 болтов шкива (7 на иллюстрации), снимите Д/В давления двигательного масла (8) и правый приводной вал (9).
|
|
|
Закупорьте отверстие под Д/В давления двигательного масла.
|
- Отсоедините от генератора электропроводку и рукав воздушного охлаждения.
- Отдайте 2 болта крепления генератора и снимите его через правую колёсную арку.
- Установка производится в порядке, обратном порядку демонтажа компонентов.
|
|
Дизельный двигатель
|
|
|

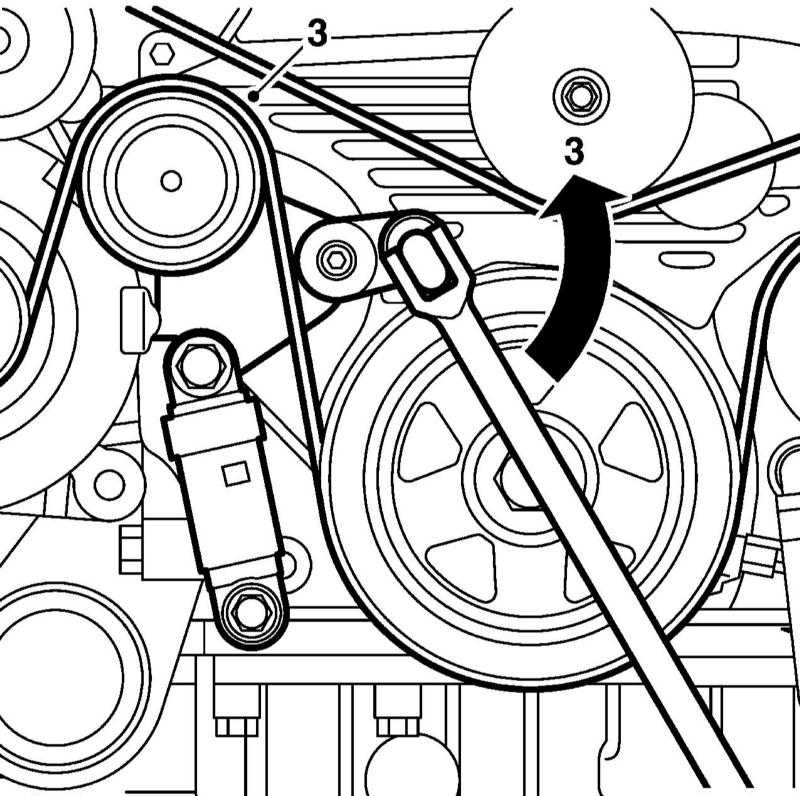

- Ослабьте натяжение ремня привода вспомогательных агрегатов и снимите ремень со шкивов
.
|
|

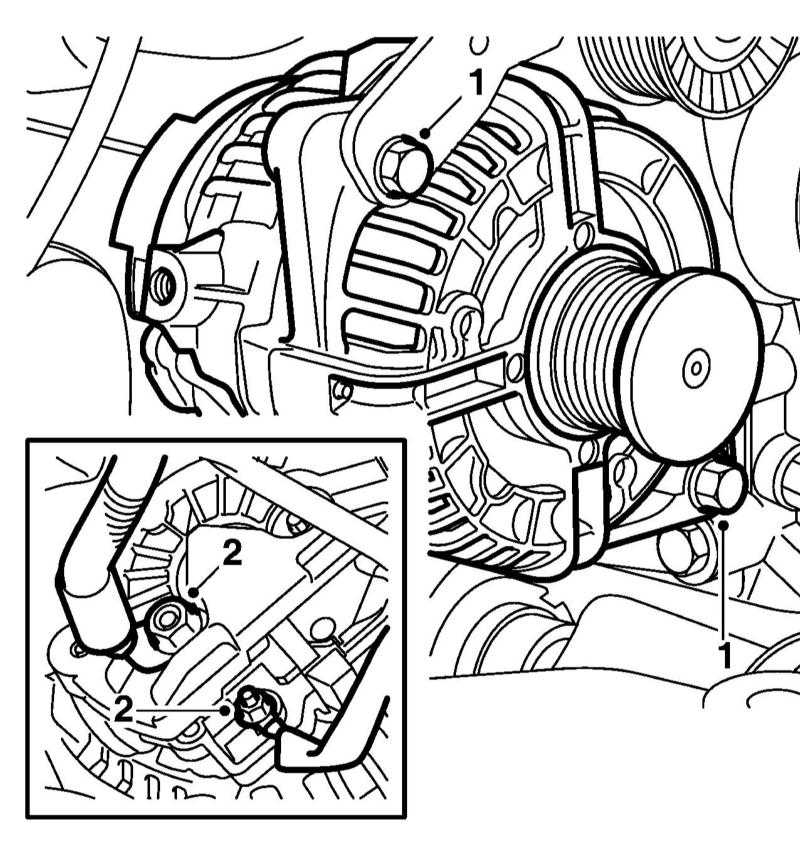

- Отсоедините от генератора электропроводку, выверните болты его крепления и снимите генератор
.
|
- Установка производится в порядке, обратном порядку демонтажа компонентов.
|
|
