Снятие и установка сборки топливного насоса и датчика запаса топлива
|
|
- Выполните действия, описанные в п. с 1 по 4 Раздела Снятие и установка топливного бака.
|

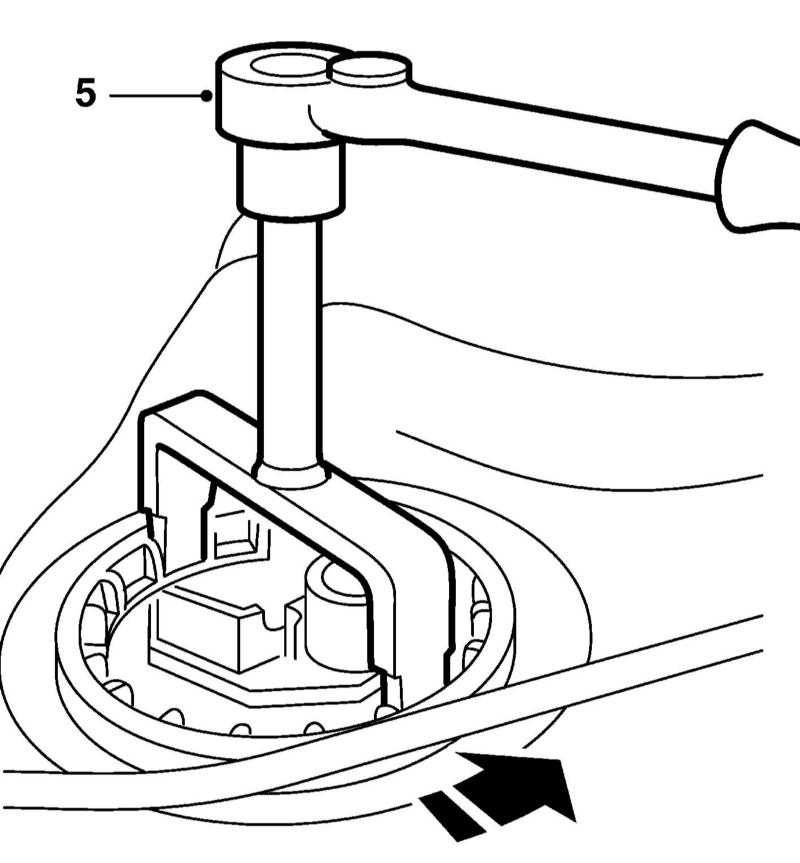

- При помощи специального приспособления выверните резьбовое кольцо.
|
- Приподнимите топливный насос настолько, чтобы его верхняя часть возвышалась примерно на 5 см над топливным баком, после чего поверните насос по часовой стреле на угол примерно на 80 град. и снимите насос с бака.
|
|
Приготовьтесь к вытеканию небольшого количества топлива.
|
- Проверьте соответствие параметров топливного насоса и датчика запаса топлива требованиям Спецификаций. Поплавок датчика запаса топлива должен находиться на расстоянии
0
-
3 мм от нижней плоскости топливного насоса.

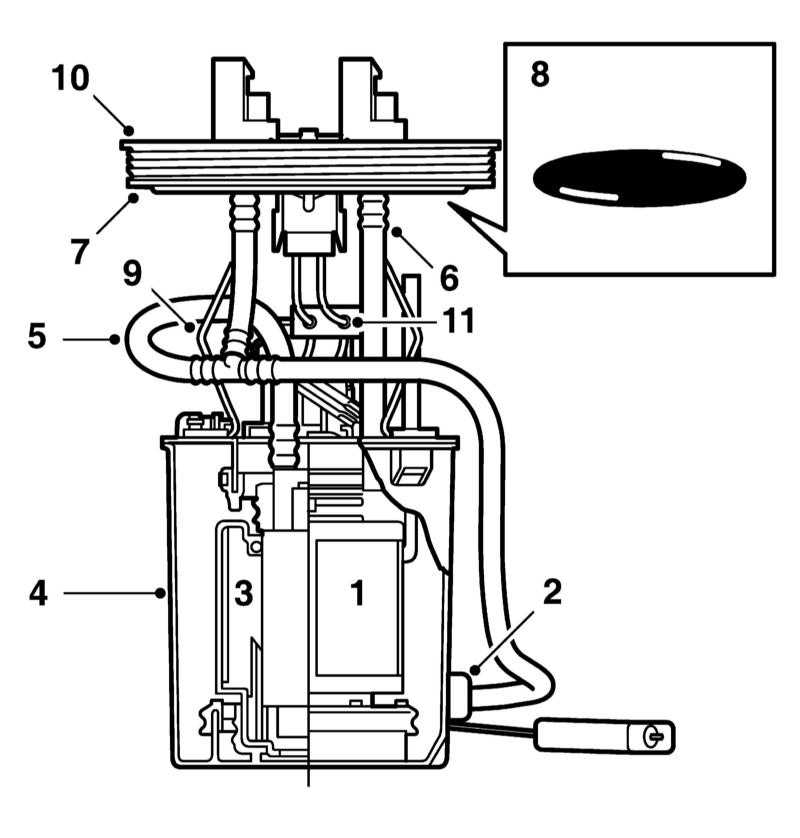

- При необходимости проведите ремонт сборки в соответствии с иллюстрацией.
 |
1 — Насос
2 — Эжектор
3 — Фильтр
4 — Резервуар
5 — Подающая линия насоса
6 — Возвратная линия
7 — Крышка насоса
8 — Уплотнительное кольцо
9 — Пружинный элемент
10 — Резьбовое кольцо
11 — Фильтр радиопомех |
- Очистите сопрягаемые поверхности и установите в паз топливного бака
новое уплотнительное кольцо.
- Дальнейшая установка производится в обратном порядке. При необходимости замените уплотнительные кольца соединений топливных шлангов с насосом.
|
|
